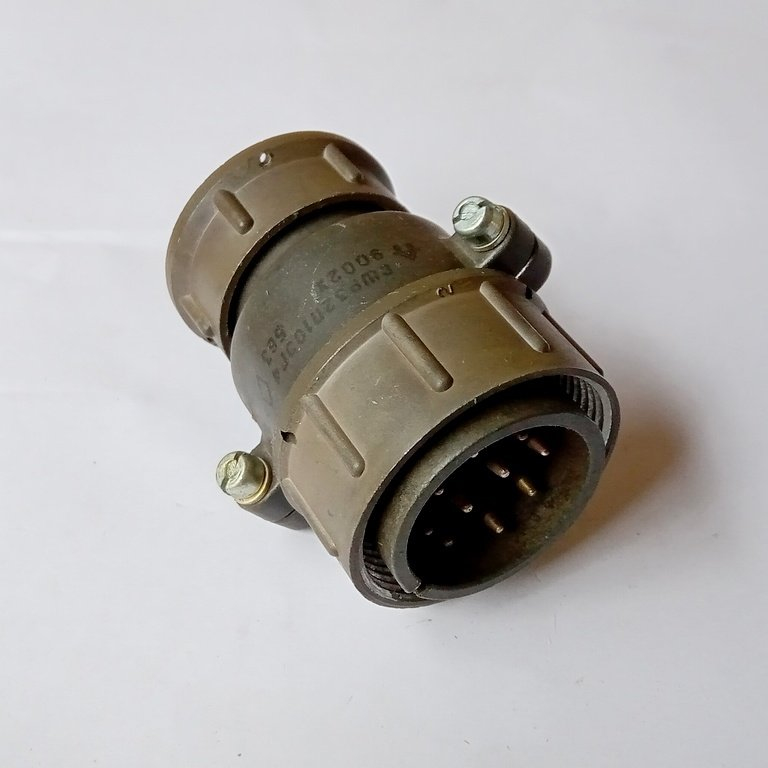

СШР32П10ЭГ4 представляет собой кабельную вилку серии низкочастотных цилиндрических соединителей СШР с видом приемки "5" (ВП, ПЗ). Это не герметичный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Основные характеристики

• Условный размер корпуса: 32, количество контактов: 10 (диаметр Ø 2,5 мм, штыревые, с серебряным покрытием Ag).

• Рабочий ток: 25 А на контакт (общий до 190 А), сопротивление контактов не более 1,5 мОм.

• Метод сочленения: резьбовой, монтаж: объемный, патрубок: прямой для экранированного кабеля (ЭГ).

• Материал корпуса: алюминиевый сплав, вставка: карболит, цвет: темно-серый, габариты: 61×52×40 мм, масса около 90 г.

Эта вилка соответствует нормам ГЕО.364.107 ТУ, имеет одношпоночную поляризацию и предназначена для климатического исполнения УХЛ.

Условия эксплуатации

Разъем выдерживает вибрацию (1-5000 Гц, до 300 м/с²), удары (до 10 000 м/с² одиночные, 1500 м/с² многократные), сопротивление изоляции не менее 5000 МОм.
Рабочий диапазон температур: от -60 до +85°C, влажность до 98% при +25°C, ресурс: 500 циклов сочленения, наработка 1000 часов, срок хранения до 25 лет.
