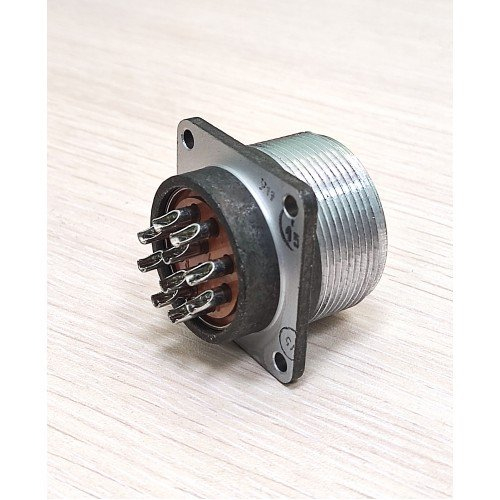

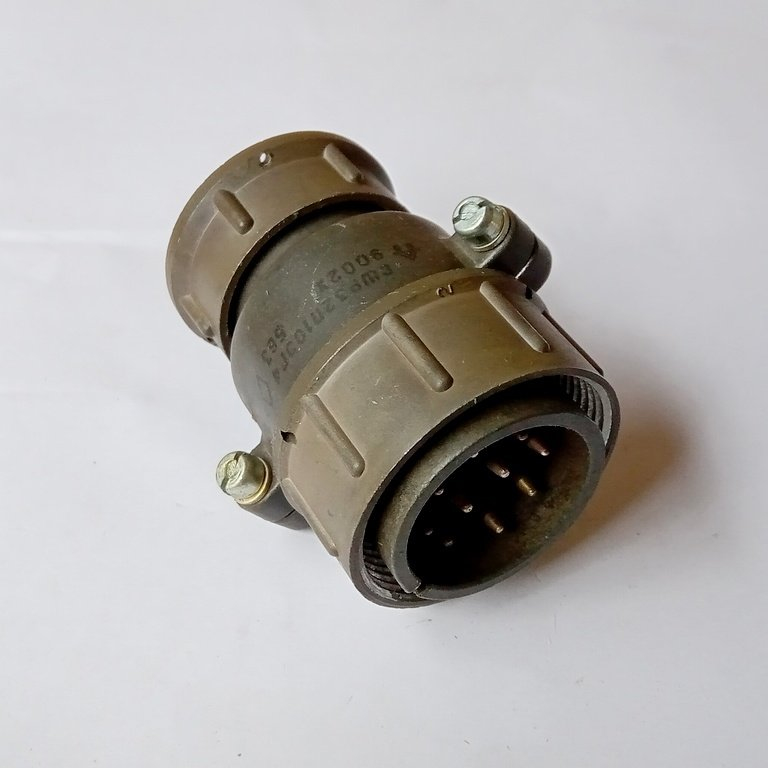

СШР32П10ЭГ4 — это вилка кабельная из серии цилиндрических низкочастотных соединителей СШР, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Она относится к негерметичным разъемам климатика УХЛ и используется в радиоэлектронных и радиотехнических устройствах общего назначения.

Основные характеристики

Соединитель имеет 10 штыревых контактов диаметром 2,5 мм с серебряным или никелевым покрытием, максимальная токовая нагрузка на контакт — 25 А, общая — до 190 А. Сопротивление контактов не превышает 1,3 мОм, сопротивление изоляции — не менее 5000 МОм, метод монтажа — пайка.

Конструкция

Вилка кабельная (тип "П" — с прямым патрубком, "ЭГ4" — гайка для экранированного кабеля), корпус из алюминиевого сплава с оксидированием, изолятор из карболита коричневого цвета. Сочленение резьбовое с одношпоночной поляризацией, габаритные размеры — около 60,1×41,5×53,1 мм.

Условия эксплуатации

Рабочий диапазон температур — от -60 до +70°C (или до +85°C по некоторым данным), ресурс — 500 сочленений-расчленений и наработка 1000 часов, срок сохраняемости — 25 лет. Выдерживает вибрацию до 30 g, удары до 1000 g (однократные) и 150 g (многократные).

Надежность

Соответствует ТУ ГЕ0.364.107, предназначен для эксплуатации во внутренних и наружных условиях (с защитой от пыли и влаги).
