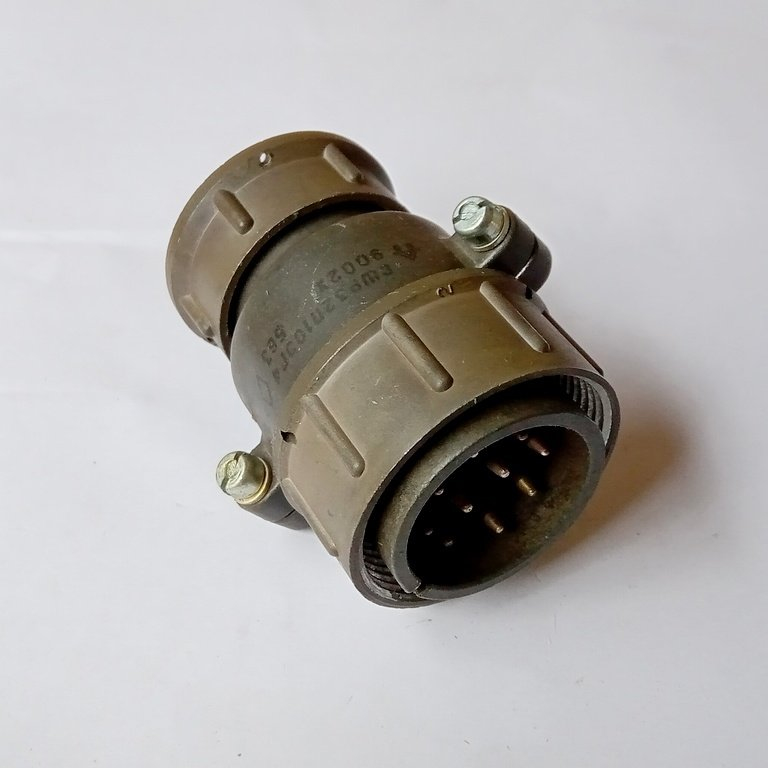

СШР32П10ЭГ4 — это кабельная вилка серии низкочастотных цилиндрических соединителей СШР с видом приемки «5» (ВП, ПЗ), предназначенная для надежного соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Основные характеристики

Соединитель имеет условный размер корпуса 32, 10 штыревых контактов диаметром 2,5 мм с серебряным покрытием (Ag), прямой патрубок с гайкой для экранированного кабеля и резьбовое соединение.
Рабочий ток на контакт — 25 А, сопротивление контактов не более 1,5 мОм, сопротивление изоляции — не менее 5000 МОм.
Габаритные размеры составляют 61×52×40 мм, масса около 90 г, материал корпуса — алюминиевый сплав, вставка из карболита.

Условия эксплуатации

Диапазон температур от -60 до +85°C, относительная влажность до 98% при +25°C, климатическое исполнение УХЛ.
Виброустойчивость: 1-5000 Гц с ускорением 300 м/с², механические удары до 10 000 м/с² (одиночные) и 1500 м/с² (многократные), ресурс — 500 циклов сочленения-расчленения, наработка не менее 1000 часов.
Срок хранения — до 25 лет, соответствует нормам ГЕО.364.107 ТУ.
