Назначение и область применения

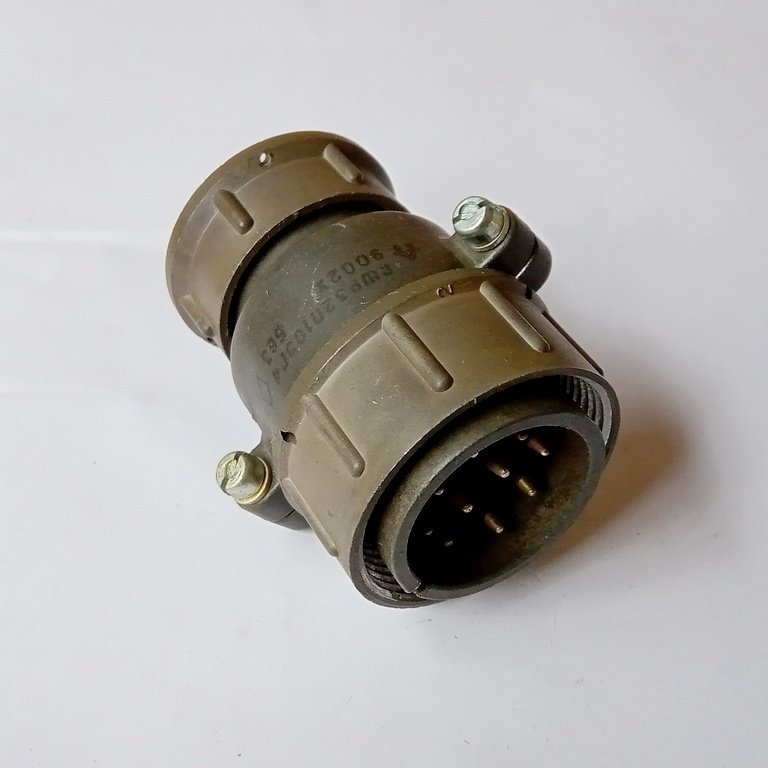

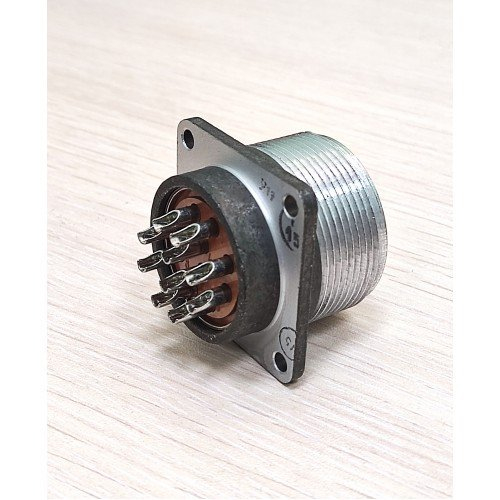

СШР32П10ЭГ4 — вилка блочная кабельная серии цилиндрических низкочастотных соединителей, предназначенная для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие относится к блочному типу «5» и оснащено прямым патрубком с гайкой под экранированный кабель, что обеспечивает герметичное соединение и надёжную защиту от электромагнитных помех и внешних воздействий.

Соединитель востребован в авиационной технике, промышленном приборостроении и электрических системах, работающих как внутри помещений, так и на открытом воздухе при условии защиты от прямого попадания пыли и влаги. Высокая виброустойчивость, широкий температурный диапазон и устойчивость к механическим нагрузкам позволяют применять вилку в составе ответственных узлов и агрегатов.

Технические особенности и характеристики

СШР32П10ЭГ4 имеет 10 штыревых контактов диаметром 2,5 мм с извлекаемой конструкцией и одношпоночной поляризацией, исключающей неправильное сочленение. Контактная группа рассчитана на ток до 25 А на контакт при суммарном токе до 190 А. Максимальное рабочее напряжение составляет 850 В.

Электрические параметры изделия:

• Сопротивление контактов — не более 1–1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Диапазон рабочих температур — от -60 до +85 °C.
• Климатическое исполнение — УХЛ, допустимая относительная влажность до 98% при температуре +25 °C.

Соединитель выдерживает синусоидальную вибрацию в диапазоне 5–5000 Гц с ускорением до 30 g (300 м/с²), акустические шумы интенсивностью до 170 дБ, многократные механические удары с ускорением 35 g (350 м/с²) и однократные удары до 500–1000 g (5000–10000 м/с²).

Надёжность и эксплуатационный ресурс

Изделие рассчитано на длительную эксплуатацию в условиях повышенных механических и климатических нагрузок. Ключевые показатели долговечности:

• Количество циклов сочленения-расчленения — до 500.
• Минимальная наработка — 1000 часов.
• Срок хранения — от 15 до 25 лет.

Конструкция блочной вилки с гайкой обеспечивает стабильное крепление экранированного кабеля, сохранение герметичности в процессе эксплуатации и удобство монтажа при сборке оборудования. Применение извлекаемых контактов упрощает техническое обслуживание и замену отдельных элементов при ремонте.

Совместимость и монтаж

Вилка СШР32П10ЭГ4 предназначена для ответной части серии СШР32 с соответствующим количеством контактов и типом поляризации. Перед установкой необходимо проверить соответствие распайки кабеля схеме соединений, а также обеспечить корректную затяжку гайки для достижения необходимой степени защиты. Эксплуатация допускается в цепях постоянного и переменного тока частотой до 3 МГц без превышения указанных электрических и механических нагрузок.
