Назначение и область применения

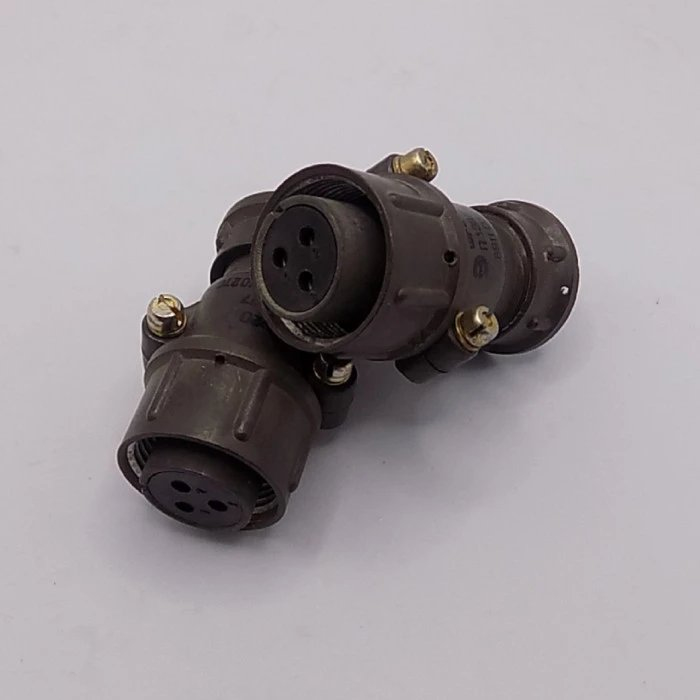

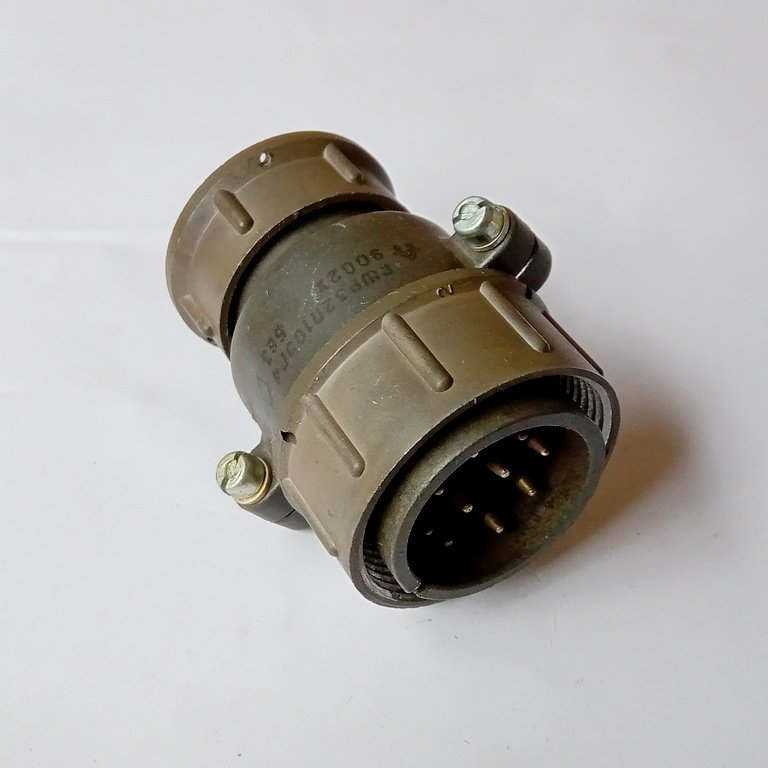

Соединитель СШР32П10ЭГ4 представляет собой цилиндрический низкочастотный негерметичный разъем типа «розетка». Устройство предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие обеспечивает надежное соединение и разъединение электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Разъем подходит для внутреннего монтажа с экранированным кабелем. Конструкция допускает применение как в качестве приборной розетки, так и в составе кабельных соединений. Типоразмер корпуса 32 обеспечивает совместимость с ответными вилками соответствующей серии СШР32.

Подтвержденные технические особенности

Соединитель СШР32П10ЭГ4 обладает комплексом характеристик, определяющих его эксплуатационные возможности в составе радиоэлектронного оборудования.

Электрические параметры

• Максимальное рабочее напряжение — не более 850 В.
• Рабочий ток на контакт — до 25 А.
• Сопротивление контактов — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Сечение подключаемого провода — не более 3 мм².

Конструктивные особенности

• Количество контактов — 10.
• Покрытие контактов — серебро.
• Метод монтажа — пайка.
• Тип сочленения — резьбовое.
• Поляризация корпусов — одношпоночная.
• Условный размер корпуса — 32.
• Исполнение — без патрубка.
• Тип розетки — приборная.

Эксплуатационные показатели

• Количество сочленений-расчленений — 500.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.

Обозначение и конструктивное исполнение

Маркировка СШР32П10ЭГ4 содержит информацию о ключевых параметрах соединителя. Буквенный индекс «СШР» указывает на принадлежность к серии цилиндрических низкочастотных разъемов. Числовое значение 32 определяет условный размер корпуса. Литера «П» обозначает отсутствие патрубка, цифра 10 — количество контактов, литера «Э» характеризует сочетание контактов, индекс «Г» указывает на приборный тип розетки, а цифра 4 завершает обозначение варианта исполнения.

Резьбовое сочленение обеспечивает механическую фиксацию ответных частей и защиту от самопроизвольного разъединения при вибрационных нагрузках. Одношпоночная поляризация исключает неправильное соединение контактов. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического контакта.

Рекомендации по применению

Соединитель СШР32П10ЭГ4 используется при комплектации блоков радиоэлектронной аппаратуры, где требуется разъемное соединение с высокой токовой нагрузкой и стабильными электрическими параметрами. Розетка монтируется на панель или шасси прибора методом пайки проводников к контактным хвостовикам. Применение экранированного кабеля позволяет снизить влияние внешних электромагнитных помех на передаваемые сигналы.

При эксплуатации следует учитывать предельные значения рабочего напряжения и тока, а также допустимое количество циклов сочленения и расчленения. Соблюдение указанных параметров обеспечивает заявленные показатели наработки и сохраняемости изделия.
