СШР32П10ЭГ4: надёжный цилиндрический разъём для промышленной аппаратуры

СШР32П10ЭГ4 — цилиндрический низкочастотный электрический соединитель серии СШР, предназначенный для стабильного подключения цепей постоянного и переменного тока в промышленном, измерительном и радиоэлектронном оборудовании. Исполнение с десятью контактами подходит для многоканального соединения силовых, управляющих и сигнальных цепей в составе аппаратуры.

Разъём относится к негерметичным соединителям объёмного монтажа и рассчитан на резьбовую фиксацию сопрягаемых частей. Такое решение помогает обеспечить механическую устойчивость соединения при вибрации, ударах и регулярном обслуживании оборудования.

Конструкция и особенности

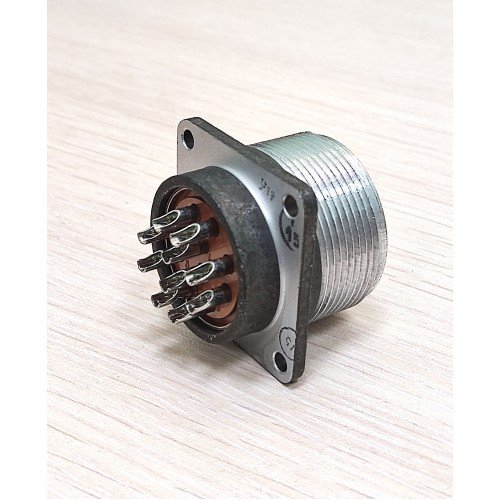

Маркировка СШР32П10ЭГ4 указывает на принадлежность изделия к семейству цилиндрических разъёмов СШР с условным размером корпуса 32 и контактной вставкой на 10 контактов. В распространённом приборном исполнении разъём представляет собой блочную розетку без патрубка, с гнездовыми круглыми контактами диаметром 2,5 мм.

Ключевые конструктивные особенности:

• 10 контактов для подключения нескольких независимых электрических цепей.

• Одношпоночная поляризация корпуса, снижающая риск неправильного сопряжения.

• Резьбовое соединение, обеспечивающее прочную фиксацию при эксплуатации.

• Серебряное покрытие контактов для уменьшения переходного сопротивления.

• Монтаж пайкой, подходящий для стационарной аппаратуры и внутреннего монтажа.

• Негерметичное исполнение для применения внутри корпусов, шкафов и защищённых отсеков оборудования.

Технические параметры

Для СШР32П10ЭГ4 указываются следующие типовые характеристики:

Указанные параметры делают разъём применимым для цепей, где важны устойчивый контакт, электрическая прочность изоляции и возможность эксплуатации в условиях температурных перепадов.

Где применяется СШР32П10ЭГ4

Соединитель используют в аппаратуре, где требуется компактное и обслуживаемое многоконтактное подключение. Типичные направления применения:

• Радиоэлектронные устройства и радиотехнические комплексы.

• Контрольно-измерительная аппаратура.

• Промышленные шкафы управления и автоматики.

• Источники питания и преобразовательное оборудование.

• Испытательные стенды.

• Наземная, полевая и морская техника в защищённых от прямого воздействия среды отсеках.

• Приборные панели, блоки и модули с разъёмным соединением кабельной части и корпуса оборудования.

Например, СШР32П10ЭГ4 может использоваться на панели промышленного блока управления: розетка устанавливается на корпусе, а ответная часть подключается к кабелю. При необходимости обслуживания кабель отсоединяется резьбовым соединением, не требуя демонтажа всей аппаратуры.

Преимущества разъёма

Главное достоинство СШР32П10ЭГ4 — сочетание многоконтактной схемы и прочной цилиндрической конструкции. Надёжность обеспечивается резьбовой фиксацией, поляризацией корпуса и низким сопротивлением контактной группы.

Также важны:

• Возможность передачи питания и сигналов через единый разъём.

• Устойчивость к вибрационным нагрузкам в пределах нормируемых характеристик.

• Серебряное покрытие контактных элементов.

• Длительный ресурс соединений при соблюдении условий монтажа и эксплуатации.

• Ремонтопригодность и удобство регламентного обслуживания аппаратуры.

Что учитывать при установке

При проектировании и монтаже необходимо убедиться в совместимости ответной части по серии, размеру корпуса, контактной схеме и поляризации. Следует также учитывать рабочий ток каждой цепи, сечение подключаемого проводника, качество пайки и требования к защите оборудования от влаги и загрязнений.

Поскольку СШР32П10ЭГ4 относится к негерметичным разъёмам, его рационально применять внутри корпусов либо в оборудовании, где предусмотрена дополнительная защита от внешних воздействий. Для эксплуатации в среде с прямым воздействием воды, пыли, агрессивных веществ или с особыми требованиями к герметичности необходим подбор соединителя в соответствующем защищённом исполнении.
