Назначение и область применения

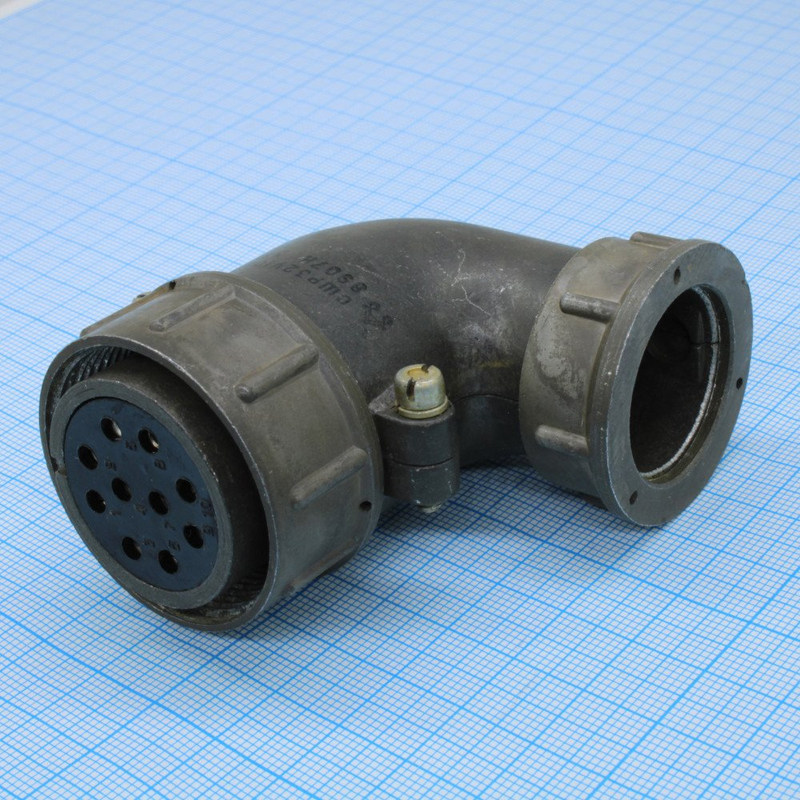

СШР32-У10ЭШ4 «5» — низкочастотный цилиндрический кабельный разъём-розетка серии СШР, предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В. Соединитель относится к негерметичным исполнениям и применяется в составе радиоэлектронной, радиотехнической, контрольно-измерительной и промышленной аппаратуры.

Изделие используют как соединитель общего назначения в устройствах, где требуется разъёмное сочленение экранированных кабельных линий. Благодаря угловому патрубку и исполнению под экранированный кабель разъём удобен при компактной разводке кабеля внутри корпусов приборов, в стойках и на шасси, где необходимо аккуратно вывести кабель в ограниченном пространстве и одновременно защитить линию от внешних электромагнитных помех.

Приёмка «5» подтверждает проведение приёмо-сдаточных испытаний в соответствии с установленными для данной серии требованиями.

Расшифровка обозначения

Маркировка СШР32-У10ЭШ4 «5» содержит сведения о конструкции и электрических параметрах соединителя:

• СШР — тип соединителя серии СШР;
• 32 — условный размер корпуса;
• У — угловой патрубок;
• 10 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Ш4 — сочетание контактов и исполнение розетки;
• «5» — категория приёмки.

Электрические параметры

Соединитель обеспечивает стабильное электрическое соединение в цепях постоянного и переменного тока. Контактное сопротивление не превышает 1,3 мОм, что снижает потери в точке соединения и нагрев контактов при протекании рабочих токов. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что обеспечивает надёжное разделение цепей между соседними контактами и между контактами и корпусом.

Серия СШР характеризуется устойчивостью к вибрационным и механическим ударным нагрузкам, а также способностью работать в широком температурном диапазоне. Эти свойства позволяют применять разъём в аппаратуре, эксплуатируемой в жёстких условиях, включая транспортные и промышленные объекты.

Конструктивные особенности

СШР32-У10ЭШ4 «5» представляет собой розетку в составе разъёмной пары: он сочленяется с ответной вилкой соответствующей серии и типоразмера. Корпус цилиндрический, фиксация сочленённого положения — резьбовая, что обеспечивает надёжный механический контакт и исключает самопроизвольное разъединение при вибрациях и ударах.

Угловой патрубок позволяет отводить кабель под прямым углом к оси сочленения, экономя монтажное пространство. Исполнение для экранированного кабеля предусматривает подключение экранирующей оплётки к корпусу соединителя, что обеспечивает непрерывность экрана по всей линии и повышает помехозащищённость цепи.

Указания по применению

При монтаже необходимо использовать ответные вилки той же серии СШР и соответствующего типоразмера, обеспечивая совместимость по количеству и расположению контактов, а также по типу корпуса. Разъём предназначен для эксплуатации в составе аппаратуры, где предъявляются требования к стабильности контактного соединения в условиях механических воздействий и перепадов температур.

Экранированный кабель подключается с учётом заделки оплётки в корпус для сохранения целостности экрана. Угловая конструкция патрубка упрощает трассировку кабеля в стеснённых условиях и снижает механическую нагрузку на место заделки при прокладке вдоль шасси или стенок корпуса.
