Назначение

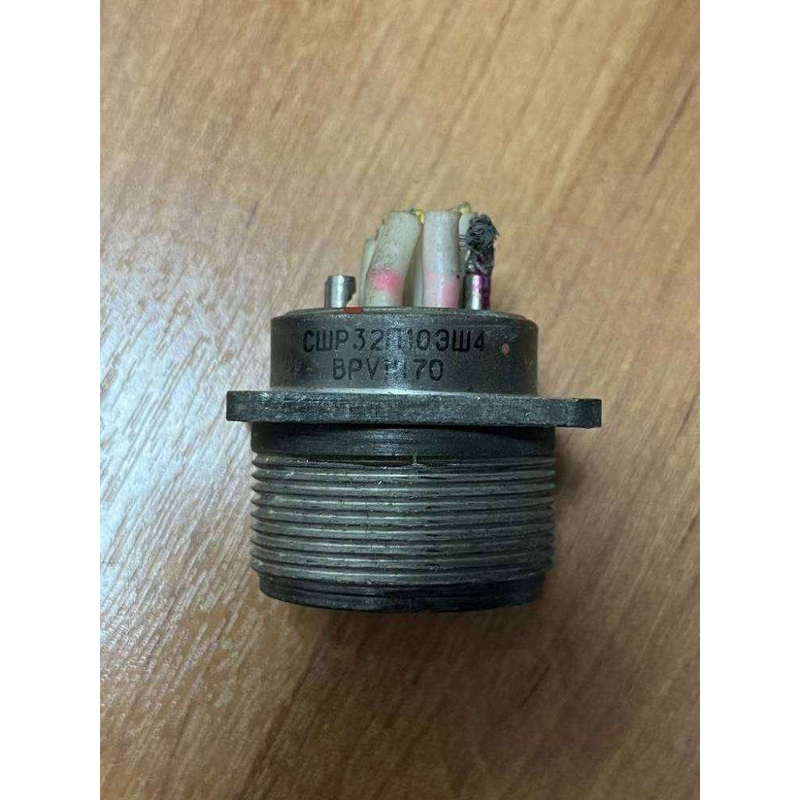

Разъём СШР32П10ЭШ4 ВП — цилиндрический штепсельный соединитель серии СШР32, предназначенный для электрического соединения и последующего разъединения проводных цепей в радиоэлектронной, электротехнической и приборной аппаратуре. Такие соединители применяют там, где требуется механически фиксированное, разборное контактное соединение кабеля с блоком или двух кабельных отрезков между собой.

Товар относится к категории СШР32, артикул — 7654. Изготовитель в карточке товара не указан, краткое описание из каталога отсутствует, поэтому при подборе следует опираться на обозначение модели и сопроводительную документацию на конкретную партию.

Обозначение и конструктивные признаки

Наименование изделия построено по принятой для серии СШР32 схеме обозначений, в которой последовательно зашифрованы тип соединителя, число контактов, вид хвостовой части и вариант исполнения. Расшифровка отдельных индексов и их соответствие конкретным параметрам приводятся в технических условиях изготовителя; в карточке товара эти сведения не указаны, поэтому их необходимо уточнять перед закупкой.

• Тип изделия: разъём цилиндрический серии СШР32.
• Артикул: 7654.
• Категория каталога: СШР32.
• Производитель: в карточке не указан.
• Краткое описание: в каталоге отсутствует.
• Число контактов, диаметр контактов, номинальный ток и напряжение: в предоставленных данных не приводятся.

Область применения

Соединители серии СШР32 востребованы при монтаже кабельных сборок, в пультах и блоках радиоэлектронной аппаратуры, в измерительных и испытательных стендах, а также в составе оборудования, которое требует периодического подключения и отключения жгутов. Конкретная допустимая нагрузка, климатическое исполнение и устойчивость к внешним воздействиям для данной модели определяются техническими условиями изготовителя.

Важное указание по описанию

В ранее приложенном к карточке описании приведены характеристики другой модели — разъёма РБН2-50-18Г7-В: 50 контактов диаметром 2,5 мм, токовая нагрузка до 450 ампер, напряжение до 500 вольт, сопротивление изоляции не менее 5000 мегаом, 1500 циклов сочленения, температура от минус 60 до плюс 85 градусов Цельсия. Эти параметры к разъёму СШР32П10ЭШ4 ВП не относятся и не могут использоваться при подборе, расчёте нагрузок или оформлении документации. Текст подлежит замене на данные изготовителя для конкретной модели.

Порядок подбора и комплектации

1. Уточнить у поставщика или изготовителя число и диаметр контактов, номинальный ток и рабочее напряжение для исполнения СШР32П10ЭШ4 ВП.
2. Сверить тип присоединяемого кабеля и способ заделки контактов с требованиями монтажной документации.
3. Проверить климатическое исполнение и допустимые механические нагрузки для условий эксплуатации объекта.
4. Согласовать комплектность поставки: наличие ответной части, крепёжных и защитных элементов в карточке товара не подтверждено.
