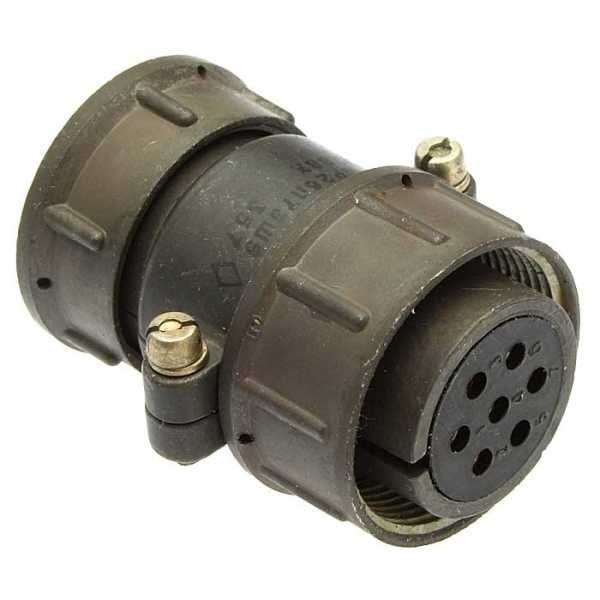

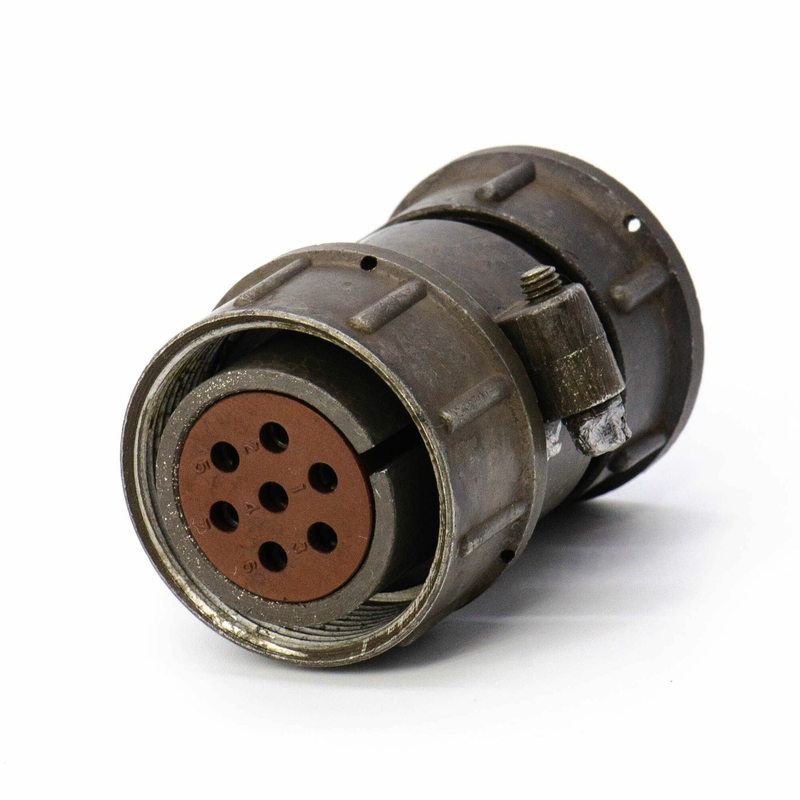

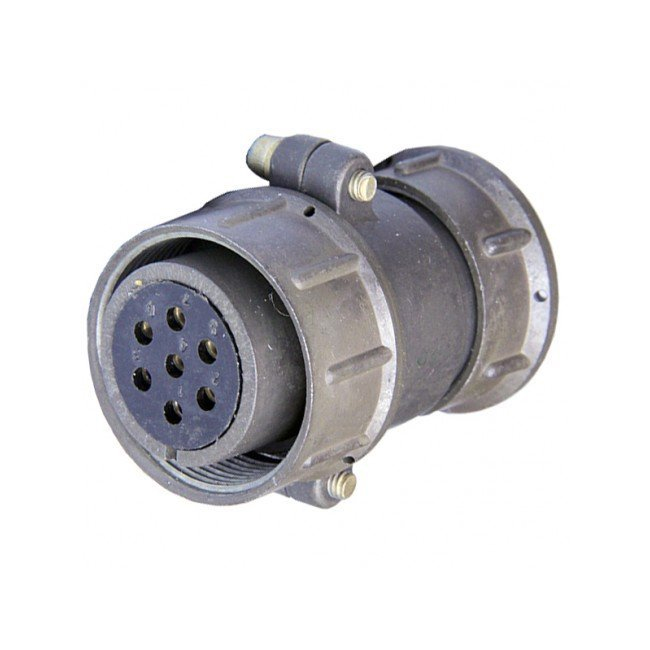

СШР28У7ЭШ9 — это кабельная цилиндрическая розетка из серии СШР (Силовой штыревой разъём), предназначенная для соединения электрических цепей постоянного и переменного тока в радиоэлектронной и промышленной аппаратуре. Разъём относится к низкочастотным соединителям объемного монтажа с резьбовым сочленением и нормальными габаритами.

Расшифровка обозначения

• СШР — тип разъёма (силовой штыревой, цилиндрический).

• 28 — условный размер корпуса (диаметр приблизительно 28 мм).

• 7 — число контактов, включённых в соединитель.

• Э — вид гайки патрубка для экранированного (бронированного) кабеля.

• У — конструктивное исполнение с угловым патрубком (вывод кабеля под углом к оси корпуса).

• Ш — розетка (ответная часть к вилке).

• 9 — сочетание контактов (7 контактов диаметром 2,5 мм).

Основные электрические параметры

• Количество контактов: 7 шт., круглой формы, диаметром 2,5 мм.

• Максимальный рабочий ток на контакт: до 25 А.

• Максимальное рабочее напряжение (постоянный ток): до 850 В.

• Материал контактов — латунь, покрытие — серебро; сопротивление контакта не более 1 мОм; сопротивление изоляции в нормальных условиях не менее 5000 МОм.

Конструкция и применение

• Разъём выполнен в цилиндрическом металлическом корпусе с уплотнением кабеля через гайку патрубка, предназначенной для экранированных кабелей, что обеспечивает надёжный контакт экрана и корпуса.

• Розетка используется как кабельная часть в соединительных узлах между кабелем и аппаратурой (приборы, панели, блоки питания и т.п.), допускает многократные сочленения и обеспечивает надежный контакт в сложных эксплуатационных условиях.
