Назначение соединителя СШР28У7ЭШ9

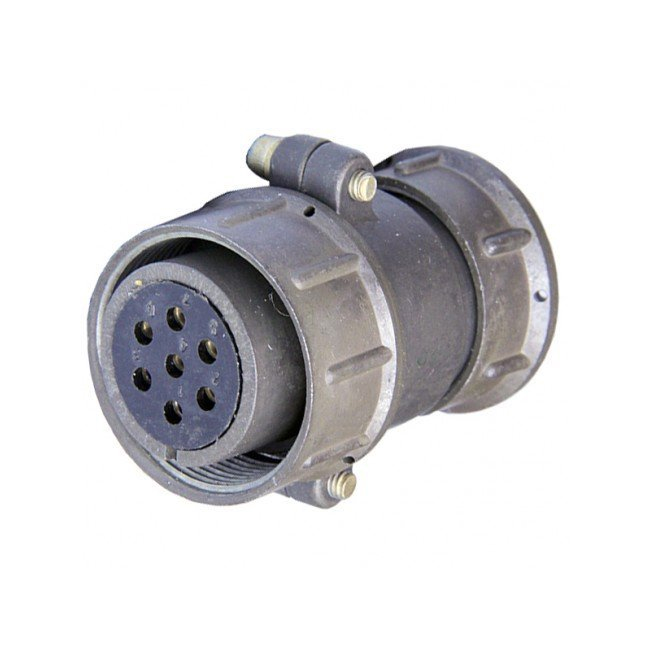

СШР28У7ЭШ9 представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии СШР. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры специального и общего назначения. Разъем обеспечивает надежное разъемное соединение кабельных линий с блочными частями оборудования, позволяя оперативно производить монтаж и демонтаж узлов без нарушения целостности проводки.

Соединитель рассчитан на эксплуатацию при напряжении до 850 В (амплитудное значение) и частоте до 3 МГц. Конструкция предусматривает сочленение с ответной вилочной частью посредством резьбового соединения, что гарантирует стабильный электрический контакт и защиту от самопроизвольного разъединения при вибрационных нагрузках. Одношпоночная поляризация корпуса исключает ошибки при подключении и обеспечивает однозначную ориентацию сочленяемых частей.

Подтвержденные особенности конструкции

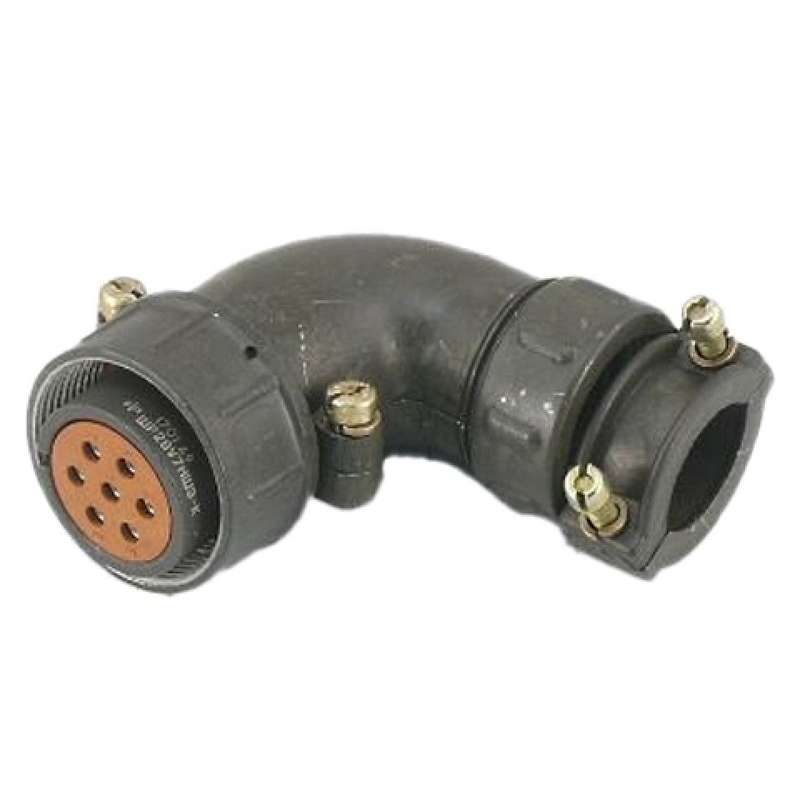

СШР28У7ЭШ9 относится к типоконструкции с угловым патрубком, что подтверждается индексом «У» в обозначении. Такое исполнение позволяет выводить кабель под углом к оси разъема и применять изделие в условиях ограниченного пространства, где прямое подключение затруднено. Вид гайки патрубка «Э» указывает на предназначение для работы с экранированным кабелем, что обеспечивает корректную фиксацию оплетки и сохранение экранирующих свойств линии.

Кабельная розетка оснащена семью контактами штыревого типа с серебряным покрытием. Серебряное покрытие контактных поверхностей обеспечивает низкое переходное сопротивление и стабильность электрических параметров в широком диапазоне температур. Условный размер корпуса составляет 28, что соответствует присоединительным размерам серии и совместимости с ответными частями того же типономинала. Обозначение сочетания контактов — 9.

Монтаж контактов выполняется объемным способом с применением пайки, что обеспечивает надежное соединение проводников с контактными элементами. Климатическое исполнение УХЛ допускает применение изделия в условиях умеренного и холодного климата.

Применение и эксплуатационные характеристики

СШР28У7ЭШ9 применяется в узлах и блоках радиоэлектронной аппаратуры, где требуется разъемное подключение кабельных сборок. Изделие востребовано в приборостроении, системах управления, измерительном оборудовании и аппаратуре связи. Благодаря резьбовому сочленению соединитель устойчив к механическим воздействиям и сохраняет работоспособность при эксплуатации в подвижных установках.

Электрические и температурные параметры

• Максимальная токовая нагрузка на одиночный контакт: не более 25 А.
• Максимальная общая токовая нагрузка: не более 150 А.
• Рабочая температура: от минус 60 до плюс 85 градусов Цельсия.
• Напряжение: до 850 В (амплитудное значение).
• Частота: до 3 МГц.

Гарантийные условия

• Гарантийный срок хранения: 25 лет.
• Гарантийная наработка: 1000 часов во всех режимах и 100000 часов в облегченном режиме.

Соединители серии СШР выпускаются в восьми типономиналах и сорока восьми типоконструкциях. Такое разнообразие исполнений позволяет подбирать оптимальные решения для различных схем компоновки аппаратуры и условий монтажа. Приемка изделия соответствует категории «5», что подтверждает прохождение соответствующего контроля качества в рамках установленных требований.
