Назначение и область применения

СШР28У7ЭШ9 представляет собой розетку цилиндрического силового штыревого разъёма серии СШР, предназначенную для надёжного соединения электрических цепей в различных устройствах. Изделие рассчитано на применение в радиоэлектронной и радиотехнической аппаратуре, контрольно-измерительных приборах, а также в промышленном оборудовании, где требуется стабильный электрический контакт при воздействии внешних факторов.

Розетка допускает как внутренний, так и наружный монтаж. Конструкция обеспечивает защиту от пыли и влаги, что позволяет использовать разъём в условиях производственных помещений и на открытых объектах. Климатическое исполнение УХЛ подтверждает пригодность изделия для эксплуатации в умеренном и холодном климате.

Технические особенности и конструкция

Корпус разъёма имеет условный размер 28, количество контактов — 7. Диаметр контактов составляет 2,5 мм, покрытие выполнено из серебра, что способствует стабильному переходному сопротивлению и долговечности соединения. Сопротивление контактов не превышает 1 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Конструктивное исполнение «У» подразумевает наличие углового патрубка, благодаря которому подключение кабелей становится удобным даже в ограниченном пространстве. Обозначение «ЭШ9» указывает на гайку патрубка, предназначенную для экранированного кабеля, а также на конкретное сочетание контактов. Такое исполнение обеспечивает дополнительную защиту от электромагнитных помех и механических воздействий на место ввода кабеля.

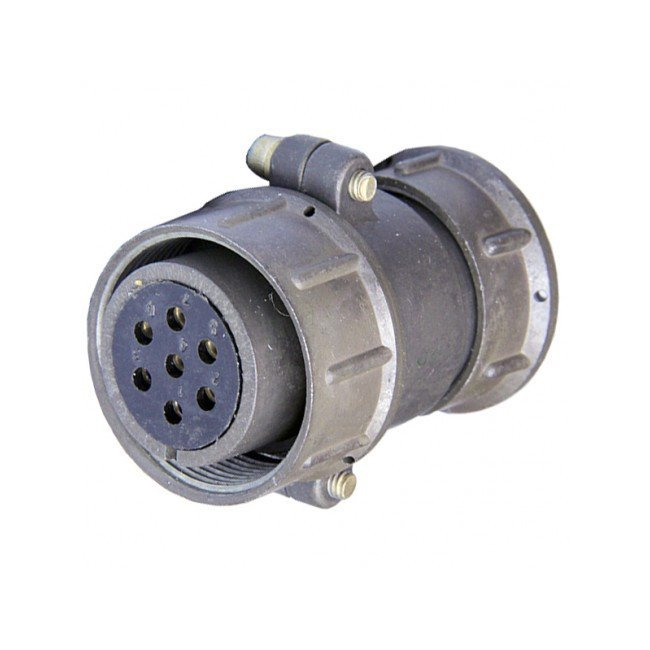

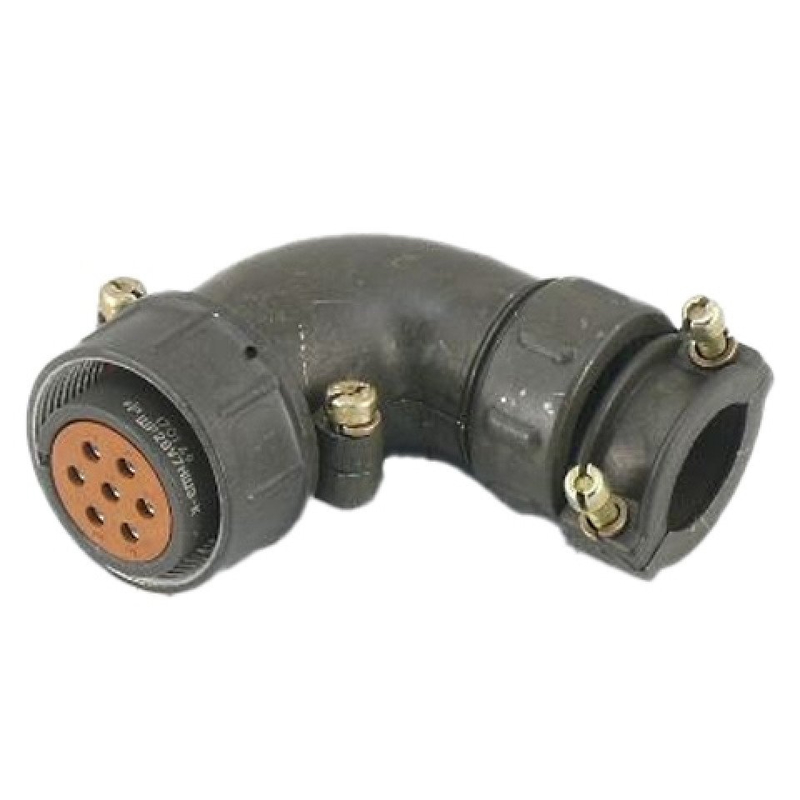

Розетка отличается компактным дизайном, что подтверждается типичной конструкцией с угловым патрубком и нанесённой маркировкой. Рабочий ток достигает 25 А, максимальное напряжение постоянного тока — до 850 В. Эти показатели позволяют применять разъём в силовых цепях с высокой нагрузкой.

Стойкость к внешним воздействиям

Изделие рассчитано на эксплуатацию в жёстких условиях. Разъём выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с². Ударные воздействия допустимы до 5000 м/с². Конструкция сохраняет работоспособность при пониженном давлении до 1,3·10⁻⁴ Па, что расширяет область применения вплоть до специализированного оборудования, работающего в разреженной атмосфере.

Ключевые параметры

• Серия: СШР
• Условный размер корпуса: 28
• Количество контактов: 7
• Диаметр контактов: 2,5 мм с серебряным покрытием
• Сопротивление контактов: не более 1 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Рабочий ток: до 25 А
• Максимальное напряжение постоянного тока: до 850 В
• Климатическое исполнение: УХЛ
• Приемка: «5»

Монтаж и эксплуатация

Угловой патрубок исполнения «У» упрощает прокладку кабеля в стеснённых условиях, снижая изгибающие нагрузки на проводник в месте ввода. Гайка патрубка, предусмотренная исполнением «ЭШ9», рассчитана на фиксацию экранированного кабеля, что важно при работе с сигнальными и силовыми линиями в условиях электромагнитных помех. Защита от пыли и влаги позволяет монтировать розетку на панелях оборудования, эксплуатируемого в неблагоприятной среде.

Благодаря сочетанию высокой токовой нагрузки, широкого диапазона рабочих напряжений и стойкости к механическим воздействиям, СШР28У7ЭШ9 подходит для ответственных соединений в составе стационарного и мобильного оборудования. Изделие сохраняет стабильные электрические параметры при длительной эксплуатации, что подтверждается нормируемыми значениями сопротивления контактов и изоляции.
