Назначение и область применения

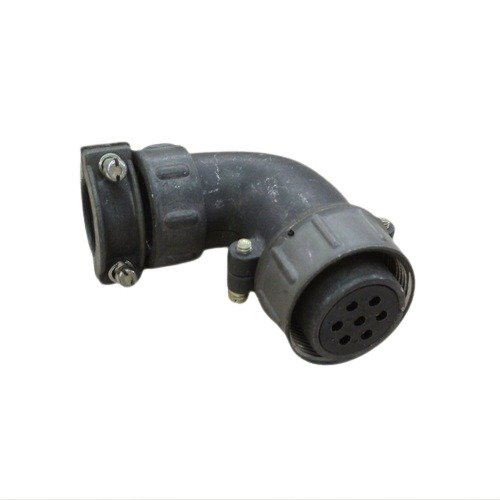

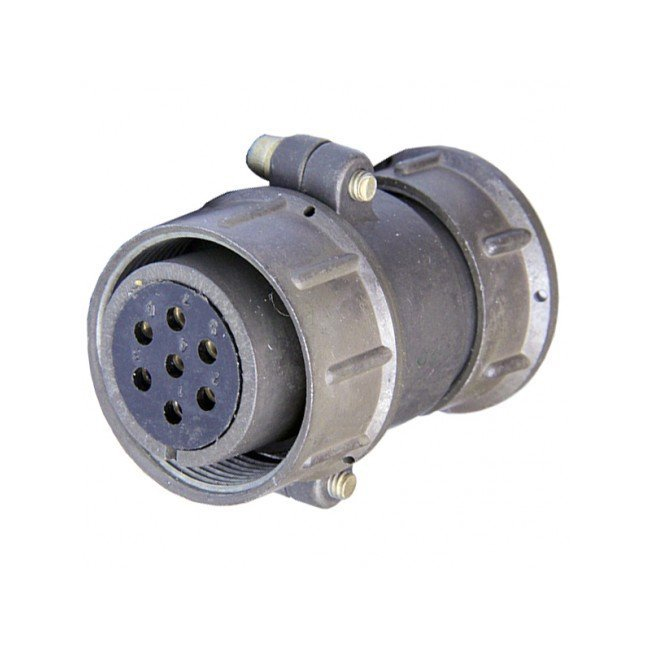

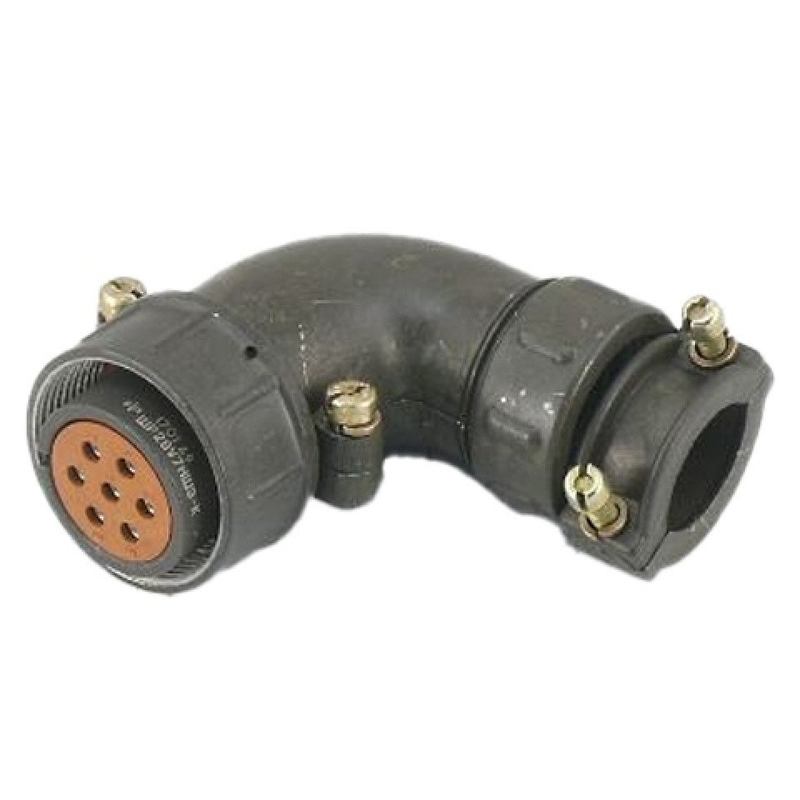

СШР28У7ЭШ9 представляет собой кабельную розетку, входящую в состав цилиндрического низкочастотного соединителя типа СШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 850 В. Соединитель состоит из двух ответных частей — вилки и розетки, каждая из которых может выполняться в блочном (приборном) или кабельном варианте. Данная розетка относится к кабельному исполнению и применяется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Благодаря устойчивости к широкому диапазону температур и высокой коммутационной способности, розетка используется в системах, требующих надёжного разъёмного соединения при значительных токовых нагрузках. Конструкция с угловым патрубком и гайкой для экранированного кабеля позволяет применять изделие в условиях ограниченного пространства и при работе с экранированными линиями связи.

Технические характеристики

Розетка СШР28У7ЭШ9 относится к негерметичным цилиндрическим низкочастотным соединителям. Количество контактов — 7. Электрические параметры изделия обеспечивают стабильную работу в составе ответственных узлов аппаратуры.

• Максимальная токовая нагрузка на одиночный контакт: до 25 А.
• Общая токовая нагрузка: до 150 А.
• Сопротивление контактов: не более 1,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Количество циклов соединения-разъединения: до 500.
• Рабочий температурный диапазон: от −60 до +70 °C.
• Срок службы: 25 лет.

Приведённые значения подтверждены для нормальных климатических условий и гарантируют длительную эксплуатацию изделия при соблюдении правил монтажа и коммутации.

Конструктивные особенности и расшифровка обозначения

Условное обозначение СШР28У7ЭШ9 содержит информацию о типе соединителя и его конструктивных признаках. Каждый элемент маркировки указывает на определённую характеристику изделия.

• СШР — тип соединителя.
• 28 — размер корпуса.
• У — конструктивное исполнение с угловым патрубком.
• Э — наличие гайки для экранированного кабеля.
• Ш — вид контактов, соответствующий розетке.
• 9 — обозначение сочетания контактов.

Корпус размера 28 обеспечивает совместимость с ответными вилками того же типоразмера. Угловой патрубок упрощает подвод кабеля в стеснённых монтажных условиях, а гайка для экранированного кабеля позволяет надёжно фиксировать экранирующую оплётку, снижая влияние внешних помех на передаваемые сигналы.

Монтаж и эксплуатация

Розетка рассчитана на многократное соединение и разъединение с ответной частью — до 500 циклов. При монтаже необходимо обеспечить правильную ориентацию контактов и надёжную фиксацию кабеля в патрубке. Для кабельного исполнения с гайкой под экранированный кабель рекомендуется использовать кабели соответствующего диаметра и типа экранирования.

Изделие сохраняет работоспособность в жёстких температурных условиях — от −60 до +70 °C, что допускает его применение как в отапливаемых помещениях, так и в неотапливаемых отсеках аппаратуры. Высокое сопротивление изоляции и низкое переходное сопротивление контактов обеспечивают стабильность электрических параметров на протяжении всего срока службы.

Розетка СШР28У7ЭШ9 поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям для применения в составе радиоэлектронной аппаратуры.
