СШР28У7ЭШ9 — цилиндрический низкочастотный кабельный разъём-розетка для надёжного соединения электрических цепей в радиоэлектронной аппаратуре, системах автоматики и промышленном оборудовании. Исполнение с угловым патрубком и креплением для экранированного кабеля помогает организовать компактный и защищённый монтаж.

СШР28У7ЭШ9: технические характеристики и применение кабельной розетки

СШР28У7ЭШ9 — кабельная розетка серии СШР с 7 контактами, угловым патрубком и исполнением для экранированного кабеля. Особенности конструкции, расшифровка маркировки и области применения.

Текст новости

Разъём СШР28У7ЭШ9 применяется в электрических цепях постоянного и переменного тока, где требуется многоконтактное, механически прочное и устойчивое к помехам соединение. Изделие относится к цилиндрическим низкочастотным соединителям серии СШР, предназначенным для объёмного монтажа в аппаратуре общего и специального назначения.

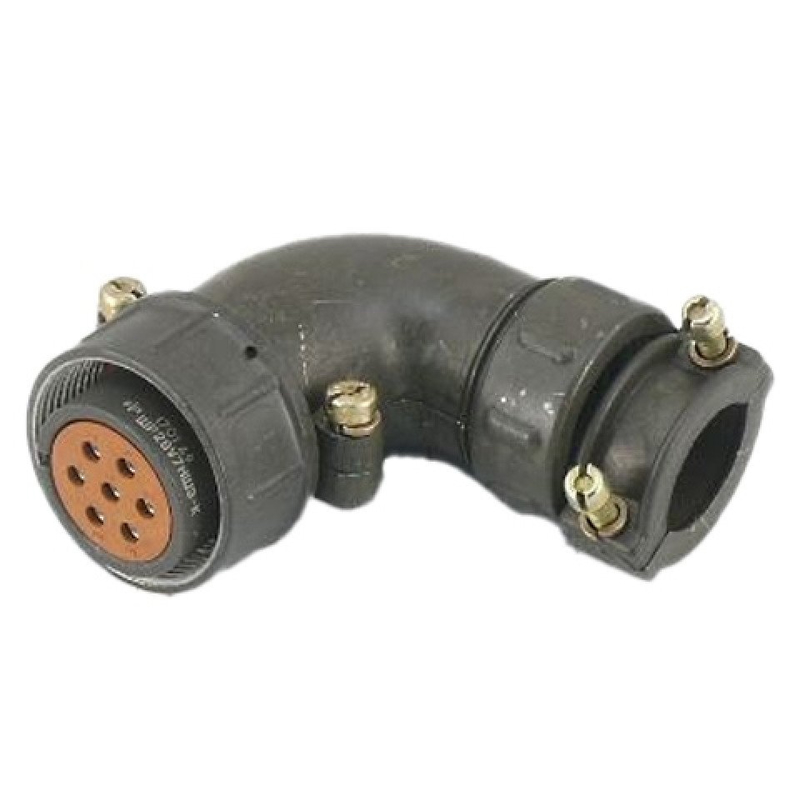

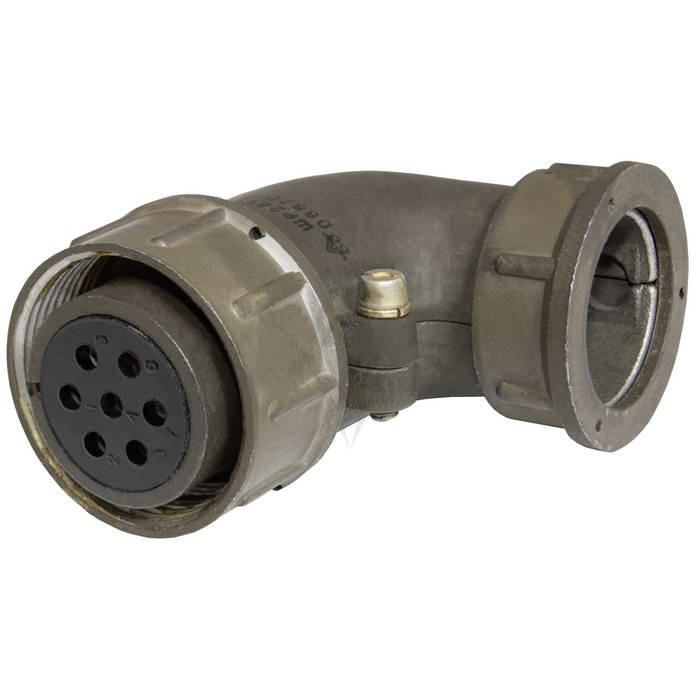

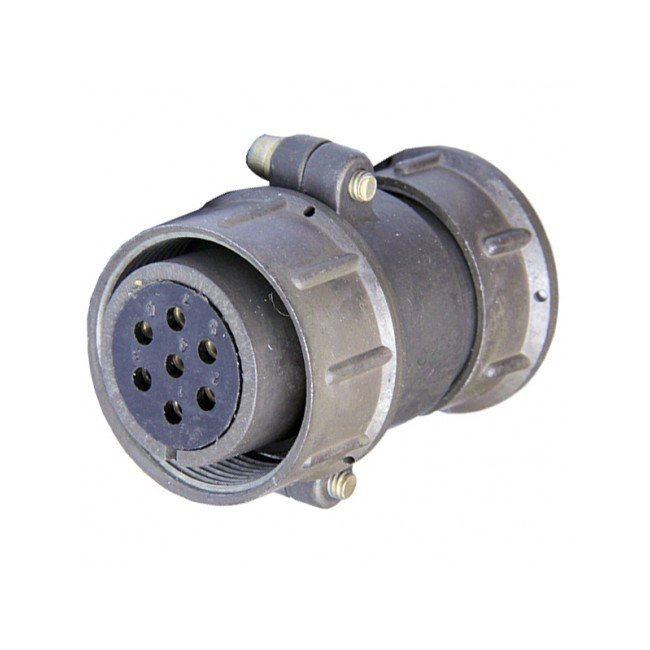

Конструктивно СШР28У7ЭШ9 представляет собой кабельную розетку с угловым патрубком. Такое исполнение особенно востребовано при ограниченном пространстве внутри корпуса оборудования, на панелях управления, в шкафах автоматики и электронных блоках, где прямой вывод кабеля может быть неудобен. Угловая ориентация уменьшает радиус изгиба кабеля и упрощает аккуратную прокладку жгута.

Разъём рассчитан на подключение экранированного кабеля. Экранирование снижает влияние внешних электромагнитных помех и уменьшает уровень взаимных наводок между цепями, что важно для измерительных, управляющих, сигнальных и силовых линий, работающих рядом с преобразовательной техникой, электроприводами или радиочастотными узлами.

Расшифровка маркировки

Обозначение СШР28У7ЭШ9 содержит основные сведения о конструкции соединителя:

Для корректного сочленения необходимо учитывать не только число контактов, но и сочетание контактов «9», тип ответной части, поляризацию корпуса и конструктивное исполнение сопрягаемого разъёма.

Технические особенности

СШР28У7ЭШ9 оснащён семью контактами и использует резьбовую фиксацию при сочленении. Резьбовое соединение снижает риск самопроизвольного расстыковывания при вибрации и механических воздействиях, поэтому такой тип разъёма подходит для оборудования с повышенными требованиями к надёжности контактного соединения.

Ключевые характеристики исполнения:

• Рабочее напряжение — до 850 В постоянного тока.

• Возможность работы в цепях переменного и постоянного тока частотой до 3 МГц.

• Номинальный рабочий ток для данного исполнения — до 25 А.

• Диаметр контактов — 2,5 мм.

• Контакты имеют серебряное покрытие.

• Сопротивление контакта — не более 1 мОм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Ресурс соединителя — не менее 500 циклов сочленения и расчленения.

• Подсоединение проводников к хвостовикам контактов выполняется пайкой.

Серебряное покрытие контактов способствует снижению переходного сопротивления и поддержанию стабильных электрических параметров соединения. Пайка обеспечивает прочное и долговечное присоединение жил кабеля при соблюдении технологии монтажа и требований к сечению проводника.

Области применения

Кабельная розетка СШР28У7ЭШ9 может использоваться в составе:

• Радиоэлектронной аппаратуры.

• Промышленных систем управления и автоматики.

• Контрольно-измерительных комплексов.

• Электротехнических шкафов и распределительных устройств.

• Оборудования связи и телемеханики.

• Испытательных стендов.

• Приборных систем, требующих подключения экранированных многожильных кабелей.

• Блоков питания, приводной техники и оборудования с раздельной передачей силовых и сигнальных цепей.

При монтаже важно обеспечить правильную распайку контактов по документации конкретного изделия, надёжную фиксацию экрана кабеля в патрубке и отсутствие чрезмерной механической нагрузки на паяные соединения. Также следует подбирать ответную часть разъёма с совместимыми размером корпуса, схемой расположения контактов и поляризацией.

СШР28У7ЭШ9 сочетает компактное угловое кабельное исполнение, семь контактов, резьбовую фиксацию и возможность работы с экранированным кабелем. Благодаря этим особенностям разъём остаётся практичным решением для надёжной коммутации электрических цепей в промышленной и специализированной аппаратуре.
