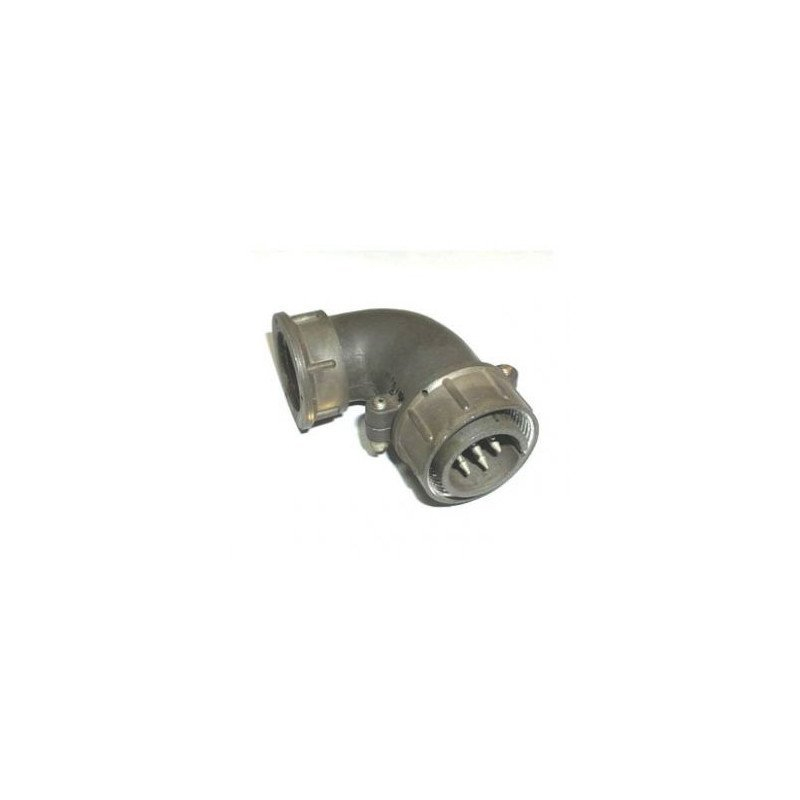

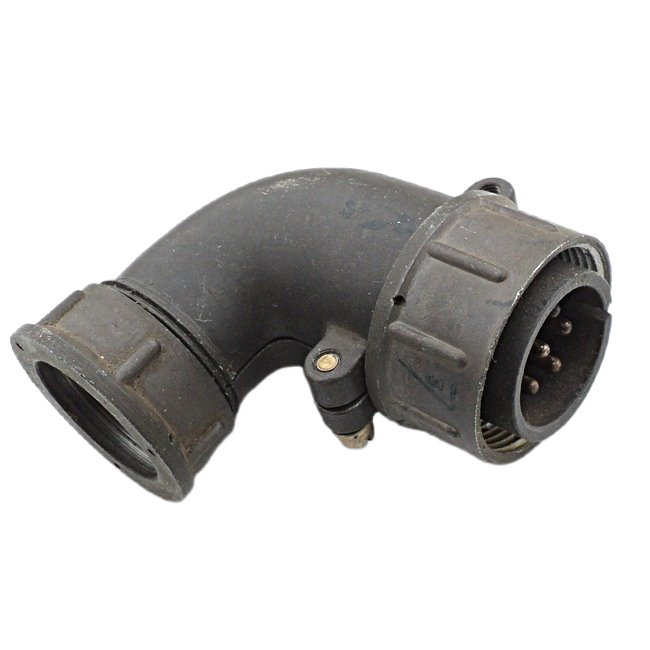

СШР28У7ЭГ9 — это кабельная вилка с угловым патрубком, используемая в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Она представляет собой цилиндрический низкочастотный негерметичный соединитель для объемного монтажа с резьбовой фиксацией сочлененного положения.

Характеристики :

• Предназначена для работы в электрических цепях постоянного и переменного тока до 3 МГц и напряжении до 850 В.

• Состоит из вилки и розетки.

• Сочленение резьбовое, поляризация корпуса одношпоночная.

• Контакты имеют серебряное покрытие.

• Монтаж осуществляется пайкой.

• Диапазон рабочих температур от -60° C до +60° C.

• Минимальная наработка составляет 1000 часов.

• Срок сохраняемости не менее 15 лет.

Расшифровка условного обозначения СШР28У7ЭГ9 :

• СШР – тип соединителя.

• 28 – условный размер корпуса.

• У – конструктивное исполнение с угловым патрубком для кабельной части.

• 7 – количество контактов.

• Э – для экранированного кабеля.

• Г – вилка.

• 9 – сочетание контактов.
