Назначение и область применения

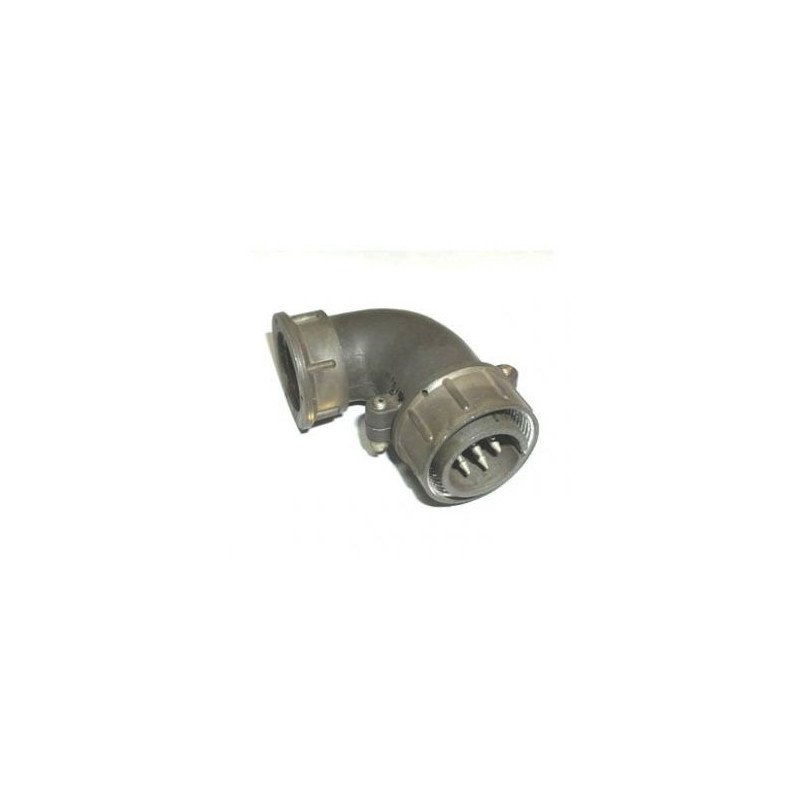

СШР28У7ЭГ9 — это вилка кабельного соединителя цилиндрического типа, предназначенная для надежного подключения в электрических цепях переменного и постоянного тока частотой до 3 МГц. Изделие рассчитано на продолжительную эксплуатацию в составе радиоэлектронной аппаратуры, промышленного оборудования, измерительных комплексов и систем связи, где требуется разъемное соединение с высокой механической прочностью и стабильными электрическими параметрами.

Вилка допускает применение как при внутреннем, так и при наружном монтаже в климатическом исполнении УХЛ. При наружной установке необходима дополнительная защита от пыли и влаги, что обеспечивается правильной герметизацией кабельного ввода и использованием ответной розетки с соответствующим уровнем защиты. Соединитель рассчитан на работу в широком диапазоне внешних воздействий и сохраняет работоспособность в условиях, характерных для умеренного и холодного климата.

Конструктивные особенности и маркировка

Расшифровка обозначения СШР28У7ЭГ9 позволяет точно определить конструктивные параметры изделия. Каждый символ маркировки несет информацию о типе корпуса, количестве контактов и исполнении кабельного ввода:

• СШР — тип низкочастотного цилиндрического соединителя;
• 28 — условный размер корпуса;
• У — конструктив с угловым патрубком для кабельной части;
• 7 — количество контактов диаметром 2,5 мм;
• Э — гайка патрубка для экранированного кабеля;
• Г — вилка;
• 9 — сочетание контактов.

Угловое исполнение патрубка позволяет компактно размещать кабель в ограниченном пространстве, снижая радиус изгиба и уменьшая габаритную глубину узла подключения. Гайка патрубка рассчитана на фиксацию экранированного кабеля, что обеспечивает непрерывность экранирования в месте ввода и снижает влияние электромагнитных помех на передаваемый сигнал.

Габаритные размеры вилки составляют: диаметр 38 мм, максимальная длина lmax 53 мм, максимальная длина Lmax 78 мм, максимальная высота Hmax 69 мм. Эти размеры позволяют использовать изделие в аппаратуре с плотной компоновкой узлов.

Электрические параметры

Соединитель рассчитан на рабочий ток до 25 А на один контакт при общем токе до 150 А на соединитель. Максимальное рабочее напряжение достигает 850 В, что позволяет применять вилку в силовых цепях с повышенным уровнем напряжения. Сопротивление контактов не превышает 1,3 мОм, а сопротивление изоляции составляет не менее 5000 МОм. Такие параметры обеспечивают минимальные потери в контактных парах и надежную электрическую развязку между цепями.

Условия эксплуатации и надежность

Вилка СШР28У7ЭГ9 сохраняет работоспособность в диапазоне температур от минус 60 °C до плюс 70–110 °C с учетом допустимого перегрева контактов. Изделие выдерживает пониженное атмосферное давление до 1,3×10⁻⁴ Па, что допускает использование в аппаратуре, эксплуатируемой на больших высотах или в вакуумных камерах.

По устойчивости к механическим воздействиям соединитель рассчитан на вибрационные нагрузки до 300 м/с² в диапазоне частот от 1 до 5000 Гц, многократные ударные нагрузки до 5000–10000 м/с² и линейные ускорения до 2000 м/с². Ресурс изделия составляет 500 циклов сочленений-расчленений при наработке 1000 часов. Срок сохраняемости — от 15 до 25 лет в зависимости от условий хранения.
