Назначение соединителя СШР28У7ЭГ9

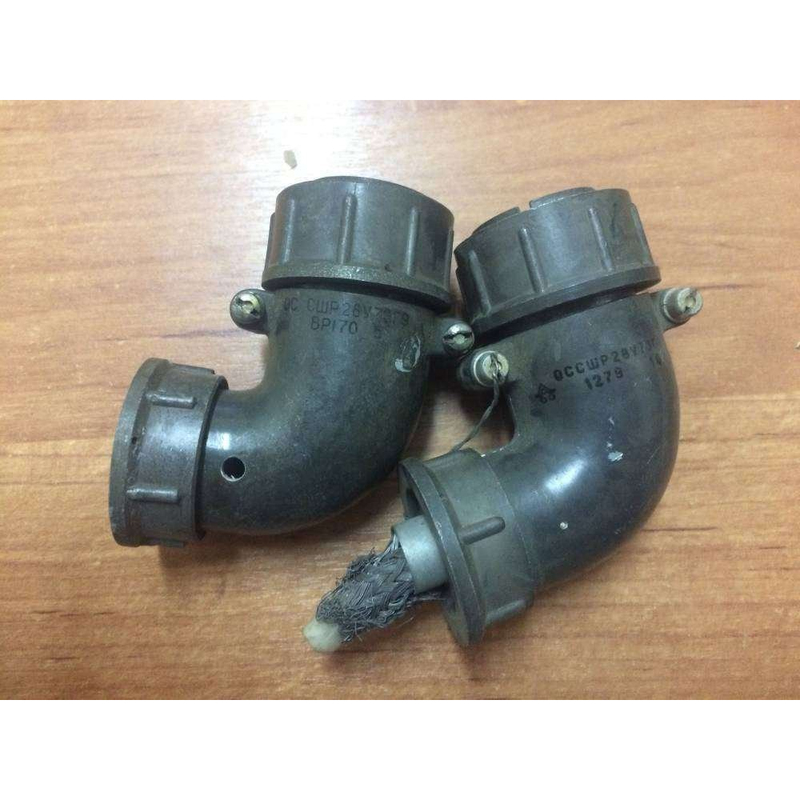

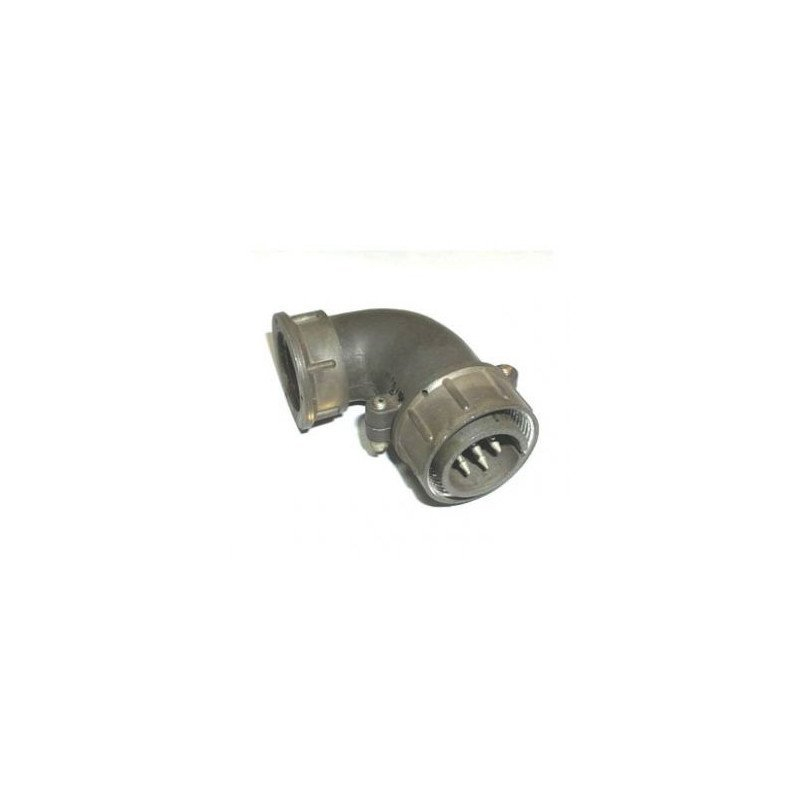

СШР28У7ЭГ9 представляет собой кабельную вилку с угловым патрубком, предназначенную для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие используется как соединитель общего назначения в электрических цепях постоянного и переменного тока частотой до 3 МГц при максимальном рабочем напряжении 850 В. Вилка применяется для коммутации экранированных кабелей и рассчитана на эксплуатацию как внутри помещений, так и снаружи при условии защиты от пыли и воды.

Конструктив соединителя позволяет выполнять надёжное разъёмное соединение в условиях, где требуется высокая механическая прочность и стабильность электрических параметров. Изделие ориентировано на промышленные и научные применения в области электроники, включая измерительное оборудование, испытательные стенды, связную аппаратуру и системы управления.

Технические характеристики

Соединитель СШР28У7ЭГ9 имеет корпус типоразмера 28 и семь контактов. Конструкция оснащена угловым патрубком, что обеспечивает удобный вывод кабеля в ограниченном пространстве. Модель предназначена для экранированного кабеля, а сочетание контактов соответствует обозначению 9.

Электрические параметры

• Рабочий ток: до 25 А.
• Максимальное рабочее напряжение: не более 850 В.
• Диаметр контактов: 2,5 мм.
• Покрытие контактов: серебро.
• Сопротивление контактов: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм.

Механические и эксплуатационные показатели

• Количество циклов соединения и разъединения: до 500.
• Минимальная наработка: 1000 часов.
• Срок хранения: не менее 15 лет.
• Температура окружающей среды: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия с возможностью перегрева до плюс 110 градусов Цельсия.
• Пониженное рабочее атмосферное давление: до 1,3 на 10 в минус четвёртой степени Па.
• Вибрационные нагрузки: диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 метров на секунду в квадрате.
• Механические удары: одиночные до 5000 метров на секунду в квадрате и многократные до 350 метров на секунду в квадрате.

Конструктивные особенности и применение

Тип соединителя СШР расшифровывается как сочетание вилки и разъёма общего применения. Буквенно-цифровое обозначение СШР28У7ЭГ9 указывает на размер корпуса 28, угловую конструкцию патрубка, семь контактов, исполнение для экранированного кабеля и конкретное сочетание контактов. Угловой патрубок снижает нагрузку на кабель в месте ввода и упрощает монтаж в стеснённых условиях.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность соединения при длительной эксплуатации. Заявленные показатели виброустойчивости и ударопрочности допускают применение вилки в аппаратуре, подверженной механическим воздействиям, а широкий температурный диапазон расширяет область использования в климатических условиях с резкими перепадами температур.

Изделие подходит для подключения экранированных кабельных сборок в составе радиочастотных и низкочастотных трактов, цепей питания и сигнальных линий. Наличие защиты от пыли и воды при наружном монтаже позволяет использовать соединитель вне герметичных корпусов при соблюдении требований по дополнительной изоляции места сочленения. Артикул изделия — 8401.

Условия эксплуатации и хранения

Соединитель рассчитан на длительную работу при соблюдении предельных электрических и механических характеристик. Минимальная наработка составляет 1000 часов, а количество циклов соединения и разъединения достигает 500, что подтверждает ресурс изделия при многократных перекоммутациях. Срок хранения в упаковке производителя — не менее 15 лет.

При эксплуатации вне помещений необходимо обеспечить защиту от прямого попадания пыли и воды на контактную группу. Соединитель сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па, что позволяет применять его в аппаратуре, работающей на высоте или в разрежённой атмосфере.
