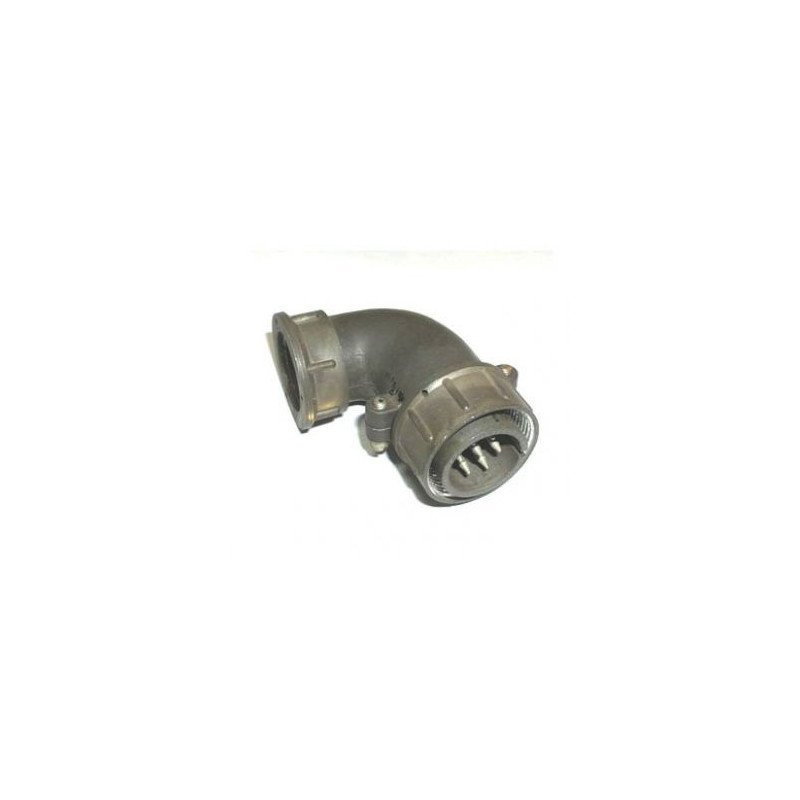

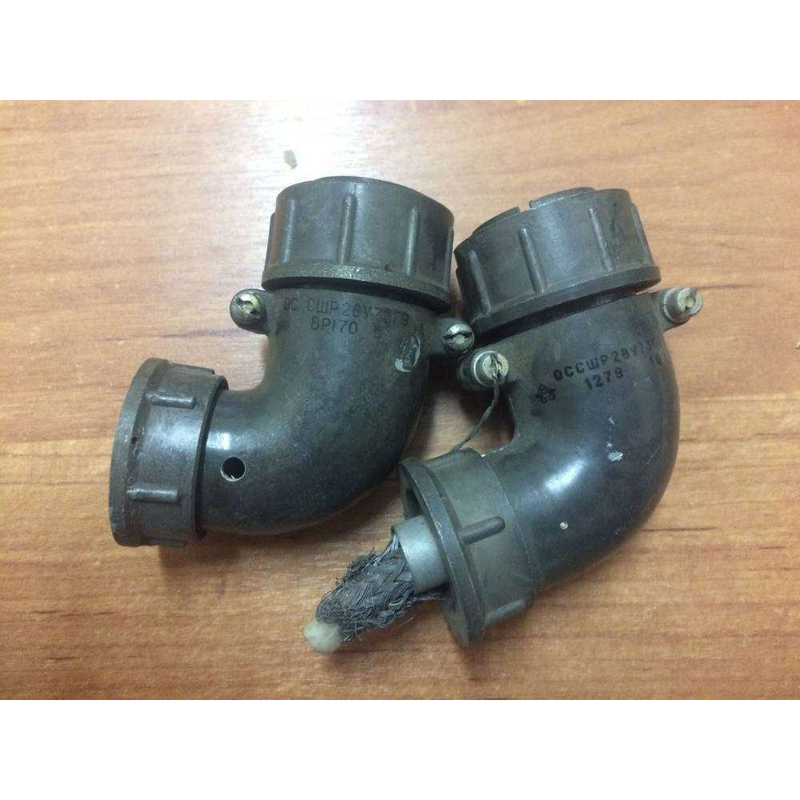

СШР28У7ЭГ9 вилка — это кабельная вилка с угловым патрубком, предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Она используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Технические характеристики:

• Тип соединителя : СШР.

• Условный размер корпуса : 28.

• Конструктивное исполнение : Угловой патрубок (У).

• Количество контактов : 7.

• Вид гайки патрубка : Для экранированного кабеля (Э).

• Вид контактов : вилка (Г).

• Сочетание контактов : 9.

Основные характеристики :

• Рабочий ток : 25 А.

• Максимальное рабочее напряжение постоянного тока : Не более 850 В.

• Диаметр контактов : 2,5 мм.

• Покрытие контактов : Серебро.

• Сопротивление контактов : 1 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 ч.

• Срок сохраняемости : Не менее 15 лет.

• Хвостовики контактов : Допускают подсоединение проводов сечением не более 3 мм?.

• Количество перепаек : Не более 3.

• Сочленение соединителей : Резьбовое.

• Метод монтажа : Пайка.

• Габаритные размеры : 76,1?63,4?38,5 мм.
