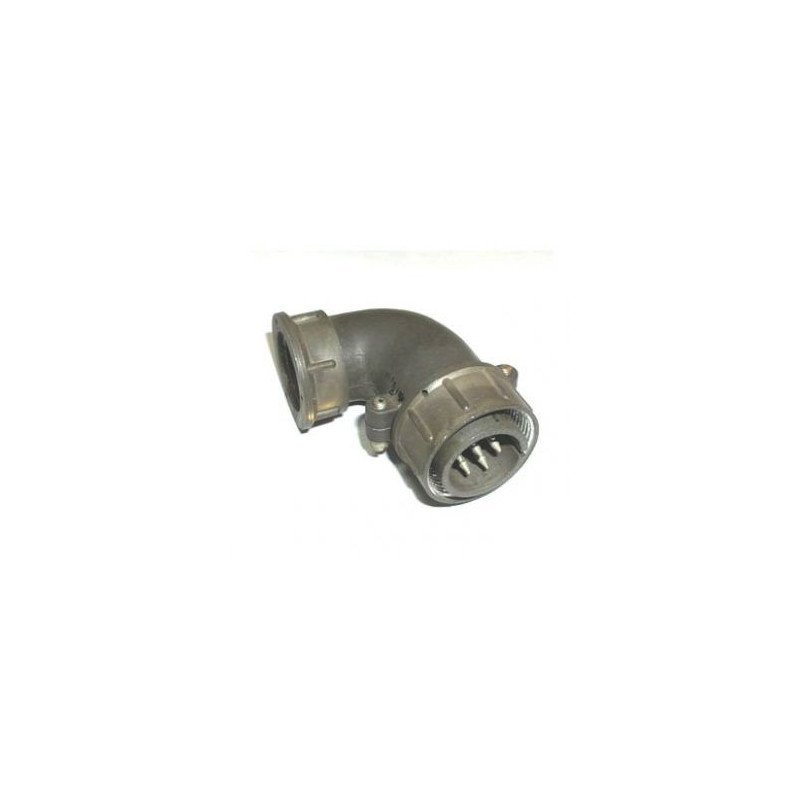

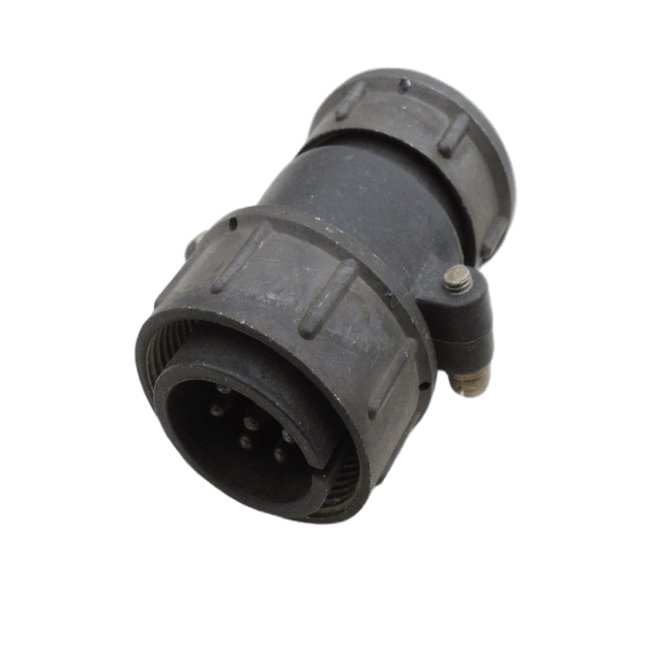

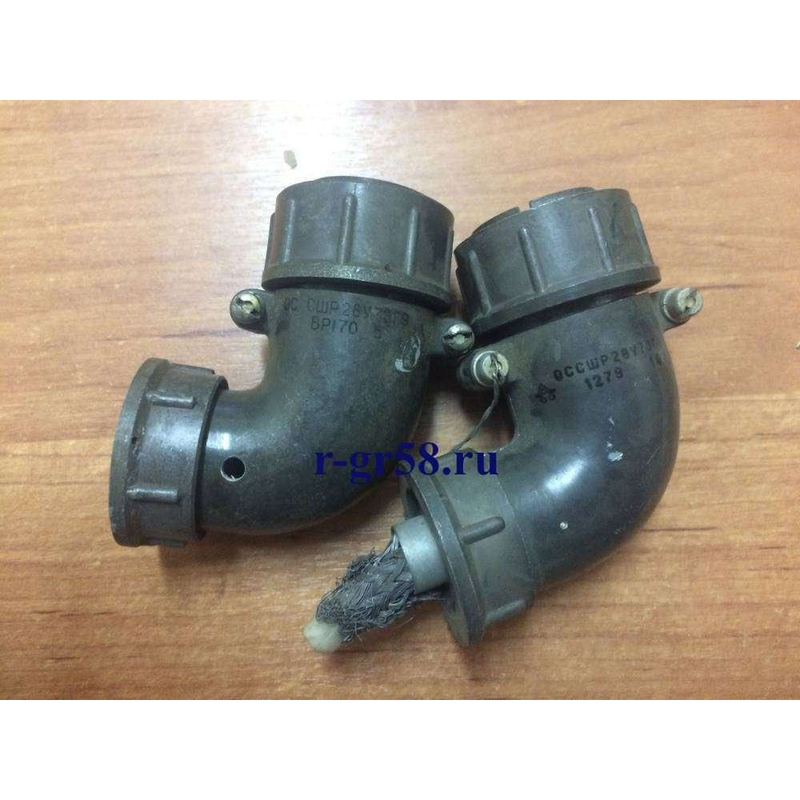

СШР28У7ЭГ9 — это вилка цилиндрического низкочастотного соединителя, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В. Она используется для соединения и разъединения цепей в узлах радиоэлектронной аппаратуры специального и общего назначения, подходит для внутреннего и наружного применения (при защите от пыли и влаги) в климатическом исполнении УХЛ.

Технические характеристики

Соединитель имеет 7 контактов диаметром 2,5 мм с серебряным покрытием, рабочий ток — 25 А на контакт. Сопротивление контактов не превышает 1 мОм, сопротивление изоляции — не менее 5000 МОм, количество циклов сочленения-расчленения — до 500, наработка — минимум 1000 часов. Хвостовики контактов позволяют подключать провода сечением до 3 мм² методом пайки.

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с учетом перегрева контактов — до +110°C), выдерживает пониженное давление до 1,3×10⁻⁴ Па. Устойчив к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с² одиночный) и линейным нагрузкам до 2000 м/с², срок хранения — не менее 15 лет.
