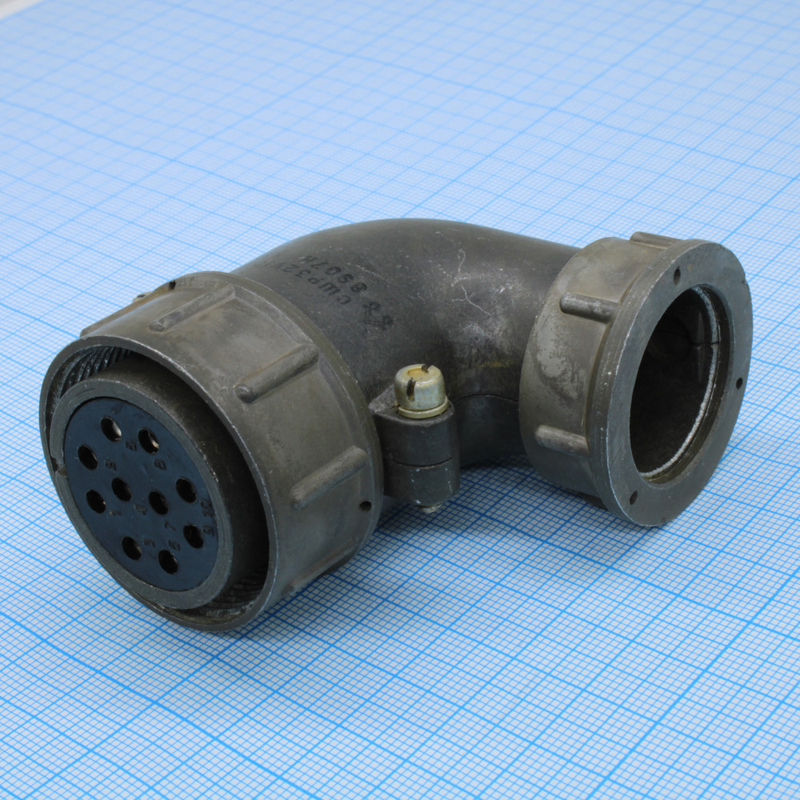

СШР28У4ЭШ8 — это кабельная розетка с угловым патрубком, используемая в радиоэлектронной аппаратуре в качестве соединителя общего назначения.

Основные характеристики и параметры :

• Предназначена для работы в электрических цепях постоянного и переменного тока до 3 МГц и напряжении до 850 В.

• Соединители СШР состоят из вилки и розетки.

• Материал – металл.

• Контакты покрыты серебром.

• Сочленение резьбовое, поляризация корпусов одношпоночная.

• Монтаж внутренний, способом пайки.

• Диапазон рабочих температур: от -60°С до +85°С.

Расшифровка условного обозначения СШР28У4ЭШ8 :

• СШР – тип соединителя.

• 28 – условный размер корпуса.

• У – конструктивное исполнение с угловым патрубком для кабельной части.

• 4 – количество контактов.

• Э – для экранированного кабеля.

• Ш – розетка.

• 8 – сочетание контактов.

Технические характеристики СШР28У4ЭШ8 :

• Рабочий ток: 25 А.

• Максимальное рабочее напряжение постоянного тока: не более 850 В.

• Диаметр контактов: 2,5 мм.

• Сопротивление контактов: 1 мОм.

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 ч.

• Срок сохраняемости: не менее 15 лет.

Соединители СШР28У4ЭШ8 предназначены для внутреннего и наружного применения в климатическом исполнении УХЛ. Доступны варианты исполнения с приемкой ОТК, ВП, ОС.
