Назначение и область применения

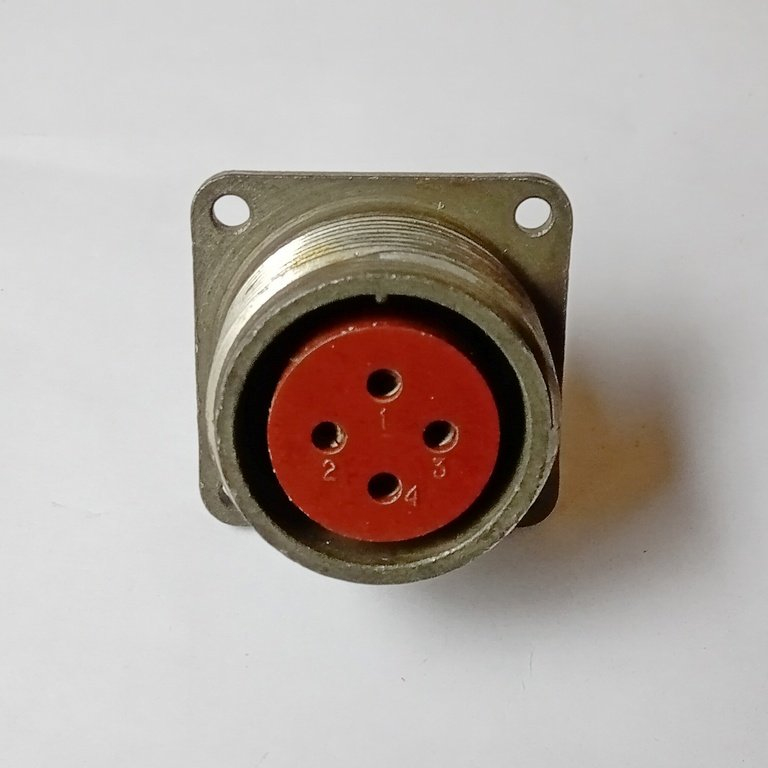

Розетка СШР28У4ЭШ8 представляет собой цилиндрический электрический соединитель общего назначения, предназначенный для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие используется для подключения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединитель рассчитан на объемный монтаж и применяется в аппаратуре специального и общего назначения, где требуется надежное разъемное соединение с защитой от внешних электромагнитных воздействий. Розетка работает в паре с соответствующей штыревой вилкой того же условного обозначения, образуя замкнутую цепь.

Конструктивные особенности

Расшифровка условного обозначения изделия отражает его ключевые конструктивные параметры. Аббревиатура СШР указывает на тип цилиндрического соединителя — совершенный усиленный резьбовой, что гарантирует повышенную механическую прочность и надежность фиксации при сочленении. Цифра 28 обозначает условный размер корпуса с диаметром около 38 мм.

Буква У свидетельствует о конструктивном исполнении с угловым патрубком, повернутым на 90 градусов. Такое решение упрощает прокладку кабеля в ограниченных пространствах и снижает механическую нагрузку на место ввода. Цифра 4 указывает на количество контактов в розетке.

Экранирование и контакты

Литера Э в обозначении указывает на вид гайки патрубка, предназначенной для работы с экранированным кабелем, имеющим экранирующую оплетку. Это обеспечивает непрерывность электромагнитного экранирования по всей длине кабельной линии и улучшает электромагнитную совместимость аппаратуры.

Литера Ш обозначает, что данное изделие является розеткой кабельного типа с угловым патрубком. Цифра 8 определяет конкретную схему сочетания контактов по принципу «штырь-гнездо». Контакты изделия выполнены в виде гнезд с серебряным покрытием, которое обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость.

Соединение розетки с ответной частью осуществляется посредством резьбового зажима с винтовой гайкой, что обеспечивает надежную механическую фиксацию, защиту от самопроизвольного расчленения и сохранение экранирующих свойств в условиях вибрации и механических воздействий.

Эксплуатационные характеристики

Изделие рассчитано на значительное количество циклов сочленений-расчленений — не менее нескольких сотен, что делает его пригодным для периодического переподключения в процессе эксплуатации и технического обслуживания аппаратуры. Температурный диапазон эксплуатации составляет ориентировочно от минус 60 градусов Цельсия до плюс 60–70 градусов Цельсия в зависимости от технических условий и конкретных условий монтажа.

Масса изделия составляет порядка нескольких десятков грамм, точное значение зависит от конкретного варианта исполнения и года выпуска. Приемка изделия соответствует категории «5», что подтверждает его соответствие установленным требованиям для применения в аппаратуре общего и специального назначения.

• Цилиндрический соединитель типа СШР (совершенный усиленный резьбовой)
• Условный размер корпуса 28, диаметр около 38 мм
• Угловой патрубок с поворотом на 90 градусов
• Четыре контакта типа «гнездо» с серебряным покрытием
• Гайка патрубка под экранированный кабель
• Резьбовой зажим для надежной фиксации сочленения
• Рабочая частота до 3 МГц, напряжение до 850 В амплитудного значения
• Температурный диапазон от минус 60 до плюс 60–70 градусов Цельсия
• Ресурс не менее нескольких сотен циклов сочленений-расчленений

Розетка СШР28У4ЭШ8 предназначена для работы в составе радиоэлектронной аппаратуры, где требуется стабильное экранированное соединение с возможностью многократного переподключения. Угловая конструкция патрубка и резьбовая фиксация делают изделие удобным для монтажа в стесненных условиях и эксплуатации в широком диапазоне внешних воздействий.
