Назначение соединителя СШР28У4ЭШ8

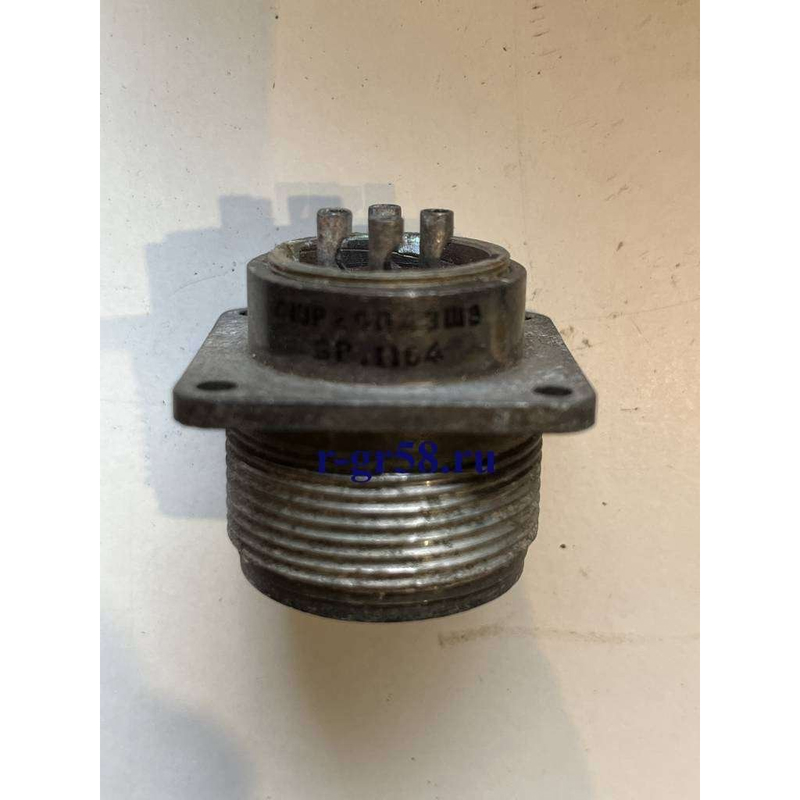

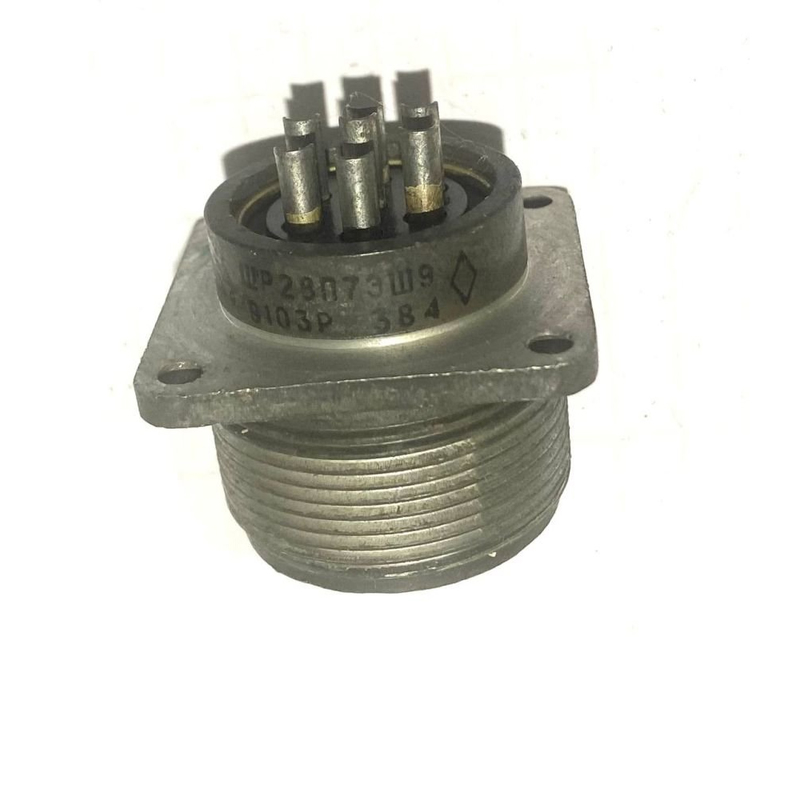

СШР28У4ЭШ8 — это кабельная угловая розетка из серии российских цилиндрических низкочастотных соединителей типа СШР, выпускаемых Нижегородским университетским заводом (ОАО «НУР»). Такие разъёмы широко применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Розетка предназначена для электрических цепей постоянного и переменного тока, в том числе в аппаратуре, работающей в широком диапазоне частот и напряжений.

Соединитель рассчитан на использование как внутри приборов, так и снаружи при условии дополнительной защиты от пыли и влаги. Климатическое исполнение — УХЛ. Это делает розетку пригодной для эксплуатации в составе стационарного и подвижного оборудования, где требуется надёжное механическое и электрическое соединение кабеля с прибором.

Расшифровка обозначения и конструктивные особенности

Маркировка СШР28У4ЭШ8 построена по системе условных обозначений, принятой для соединителей типа СШР, и содержит полную информацию о конструкции изделия:

• СШР — тип соединителя, цилиндрический низкочастотный.
• 28 — условный размер корпуса.
• У — кабельная часть с угловым патрубком.
• 4Э — конструктивное исполнение, определяющее материалы, защиту и тип крепления.
• Ш — розетка.
• 8 — сочетание числа и типа контактов, то есть комбинация «штырь — гнездо».

Угловой патрубок кабельной части позволяет подводить кабель под углом к оси соединителя, что удобно при ограниченном монтажном пространстве внутри прибора и упрощает укладку жгута. Исполнение 4Э предполагает определённый набор материалов и степень защиты, а также способ крепления, что важно учитывать при подборе ответной части и при монтаже.

Электрические и эксплуатационные характеристики

Розетка рассчитана на рабочий ток порядка 25 А, при этом максимальный ток на один контакт достигает около 35 А. Такие значения позволяют использовать соединитель в силовых цепях аппаратуры, а не только в слаботочных сигнальных линиях.

Сопротивление контактов не превышает примерно 1,3 мОм, а сопротивление изоляции составляет не менее нескольких тысяч мегаом. Низкое переходное сопротивление контактов обеспечивает малые потери и нагрев в местах соединения, а высокое сопротивление изоляции — надёжную развязку цепей.

Рабочий температурный диапазон обычно лежит в пределах от примерно минус 60 градусов Цельсия до плюс 70 и плюс 85 градусов Цельсия, с возможностью перегрева контактов до примерно плюс 110 и плюс 115 градусов Цельсия. Соединитель рассчитан на большое число сочленений и расчленений — около 500 циклов — и имеет длительный срок сохраняемости, до примерно 25 лет.

Устойчивость к условиям эксплуатации

СШР28У4ЭШ8 рассчитан на работу в условиях пониженного атмосферного давления, до порядка 1,3 на 10 в минус четвёртой степени Паскаля, а также при вибрации и ударных нагрузках. Для вибрации типовые диапазоны частот простираются от 1 Герца до нескольких тысяч Герц при ускорениях до сотен метров на секунду в квадрате; ударные нагрузки измеряются тысячами метров на секунду в квадрате. Это подтверждает пригодность розетки для ответственных применений в аппаратуре, подверженной механическим воздействиям.

Область применения

Благодаря совокупности характеристик соединитель СШР28У4ЭШ8 применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, в приборах и устройствах, где требуются цилиндрические низкочастотные соединения с угловым кабельным вводом. Он подходит для цепей постоянного и переменного тока в широком диапазоне частот и напряжений, для внутреннего монтажа и для наружного применения при дополнительной защите от пыли и влаги.

При подборе ответной части и монтаже следует ориентироваться на условный размер корпуса 28, исполнение 4Э и комбинацию контактов, обозначенную индексом 8. Точные значения допустимых токов, напряжений и температур для конкретного режима работы рекомендуется уточнять по документации производителя, так как приведённые величины отражают типовые параметры серии.
