Назначение и область применения

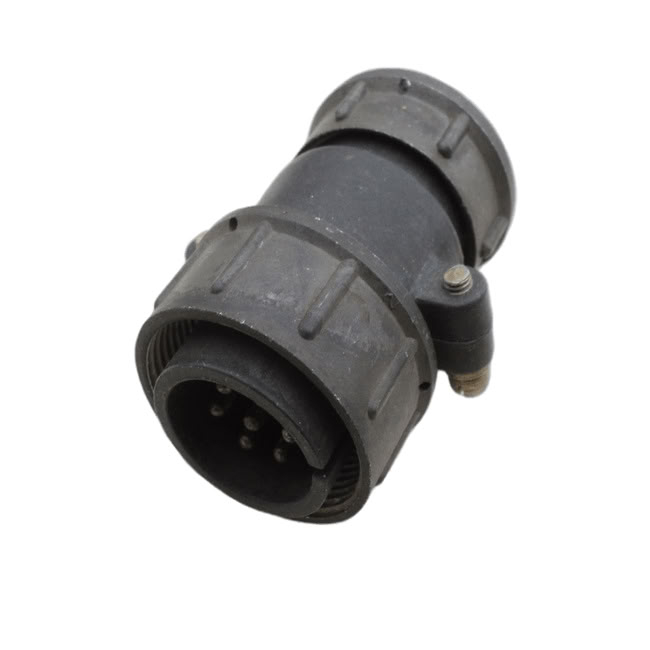

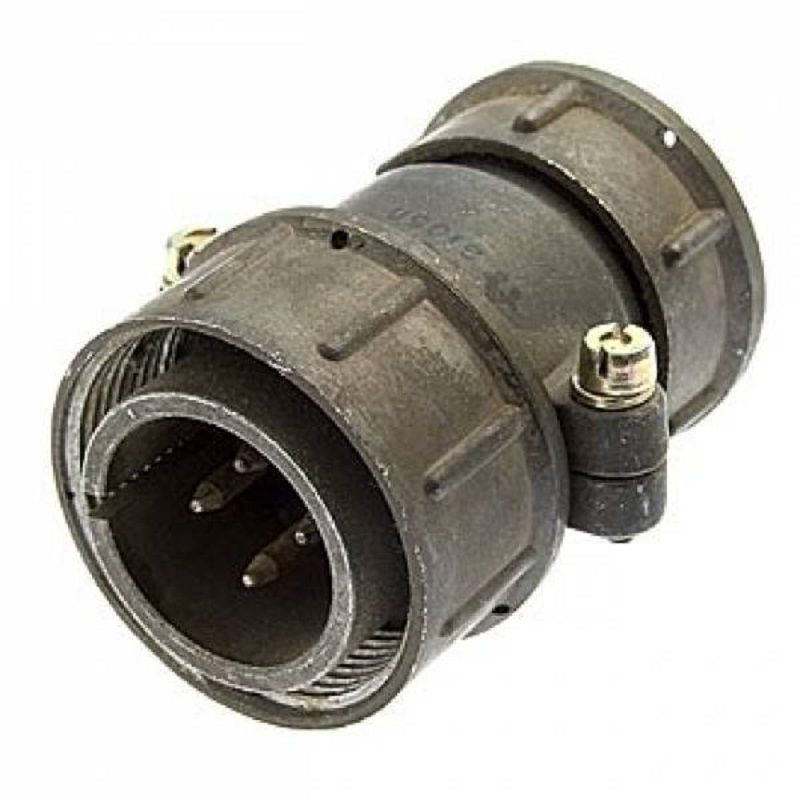

СШР28У4ЭГ9 представляет собой цилиндрический низкочастотный негерметичный разъём, выпускаемый по советской и российской конструкторской документации серии СШР. Изделие предназначено для соединения и разъединения электрических цепей в узлах радиоэлектронной аппаратуры общего и специального назначения. Разъём рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

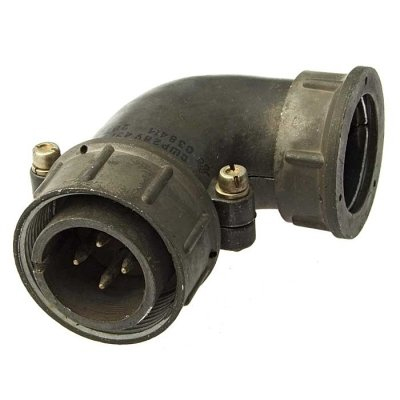

Конструктивно СШР28У4ЭГ9 состоит из вилки и розетки. Обе части могут выполняться в блочном (приборном) или кабельном варианте. Блочная часть изготавливается без патрубка и устанавливается непосредственно на корпус оборудования. Кабельная часть в данной модификации оснащается угловым патрубком, что позволяет удобно подводить кабель при ограниченном пространстве за приборной панелью или внутри стойки.

Расшифровка обозначения

Маркировка СШР28У4ЭГ9 содержит информацию о конструктивных особенностях разъёма. Каждый символ обозначения имеет следующее значение:

• СШР — тип соединителя, цилиндрический низкочастотный разъём серии СШР;
• 28 — условный размер корпуса, определяющий габаритные и присоединительные размеры;
• У — угловое исполнение патрубка кабельной части;
• 4 — количество контактов;
• Э — экранированное исполнение;
• Г — золотое покрытие контактов;
• 9 — вариант исполнения, например особый контроль качества.

Технические характеристики и условия эксплуатации

Сочленение вилки и розетки осуществляется резьбовым способом с одношпоночной поляризацией, что исключает неправильное соединение контактов и обеспечивает надёжную фиксацию при вибрационных нагрузках. Монтаж проводников выполняется объёмным методом методом пайки с внутренней стороны контактов.

Разъём соответствует климатическому исполнению УХЛ и сохраняет работоспособность в диапазоне температур окружающей среды от минус 60 до плюс 85 градусов Цельсия с учётом допустимого перегрева контактов до плюс 115 градусов Цельсия. Сопротивление изоляции между контактами и корпусом составляет не менее 5000 МОм. Ресурс изделия рассчитан на 500 сочленений-расчленений при минимальной наработке 1000 часов.

Особенности конструкции и совместимость

Экранированное исполнение (индекс «Э» в обозначении) обеспечивает защиту цепей от внешних электромагнитных помех, что особенно важно при работе с низкоуровневыми сигналами. Золотое покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость контактных пар. Угловой патрубок позволяет компактно размещать кабель в стеснённых условиях монтажа.

СШР28У4ЭГ9 совместим с ответными частями серии СШР28 соответствующего исполнения и применяется в измерительной технике, промышленной автоматике, аппаратуре связи и других областях, где требуется надёжное разъёмное соединение с экранированием и позолоченными контактами.
