Назначение соединителя СШР28У4ЭГ8

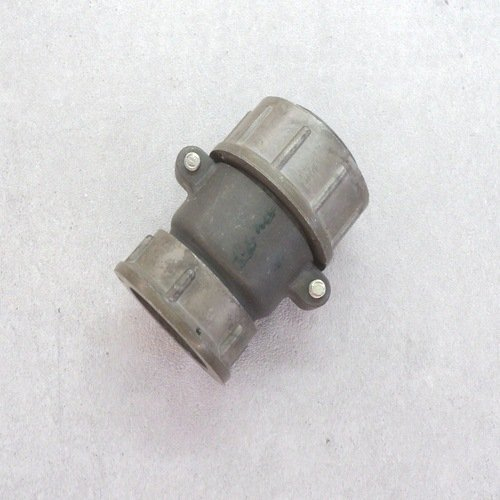

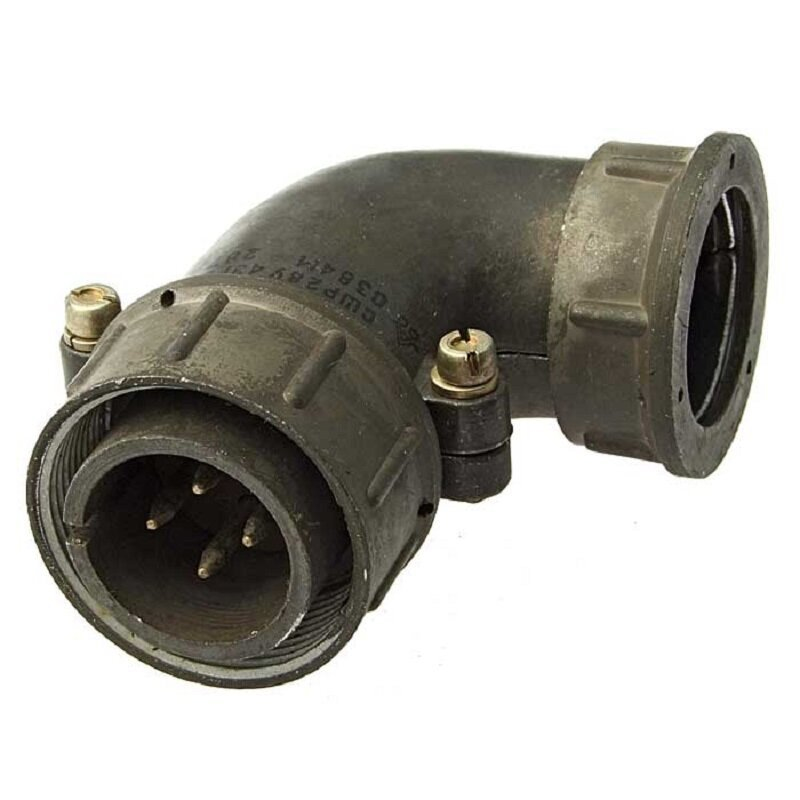

СШР28У4ЭГ8 представляет собой кабельную вилку цилиндрического низкочастотного соединителя. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Приемка «ОС» указывает на то, что изделие прошло испытания и допущено к применению в аппаратуре специального назначения.

Вилка применяется во внутренней и наружной установке с защитой от пыли и влаги. Основное назначение — коммутация электрических цепей в радиоэлектронной аппаратуре общего и специального назначения.

Расшифровка обозначения

• СШР — тип соединителя, негерметичный, для специальных задач.
• 28 — условный размер корпуса.
• У — исполнение с угловым патрубком.
• 4 — количество контактов.
• Э — предназначен для экранированного кабеля.
• Г — вилка.
• 8 — сочетание контактов.

Технические характеристики

Рабочий ток на контакт составляет 25 А, общая нагрузка — до 100 А. Диаметр контактов — 2,5 мм, покрытие контактов — серебряное, сопротивление контактов — не более 1 мОм.

Сопротивление изоляции — не менее 5000 МОм. Срок службы составляет 500 сочленений-расчленений, наработка — 1000 часов.

Условия эксплуатации

Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с перегревом контактов до плюс 110 градусов Цельсия. Климатическое исполнение — УХЛ.

Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате, а также пониженное давление 1,3 на 10 в минус четвёртой степени Паскаля.

Монтаж и габариты

Метод монтажа — пайка, соединение резьбовое. Габаритные размеры: 76,1 на 63,4 на 38,5 мм.

Год выпуска — 1991.

Применение

Вилка СШР28У4ЭГ8 используется во внутренней и наружной установке с защитой от пыли и влаги. Изделие применяется в радиоэлектронной аппаратуре общего и специального назначения, где требуется надёжная коммутация цепей постоянного и переменного тока в указанном диапазоне частот и напряжений.

Благодаря четырём силовым контактам с серебряным покрытием и стойкости к вибрации, ударам и пониженному давлению, соединитель подходит для эксплуатации в жёстких условиях, включая климатическое исполнение УХЛ.
