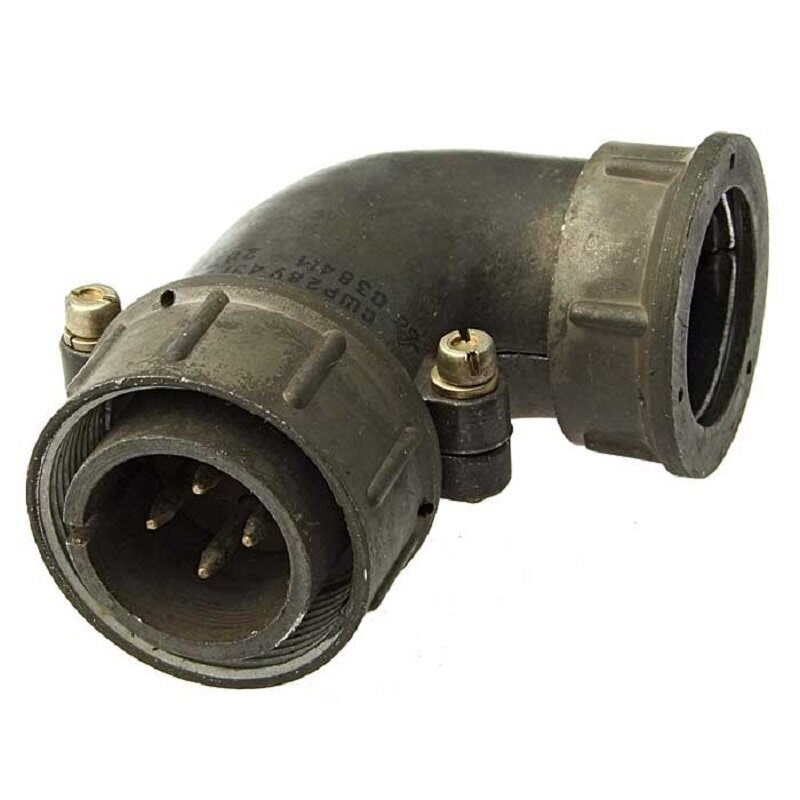

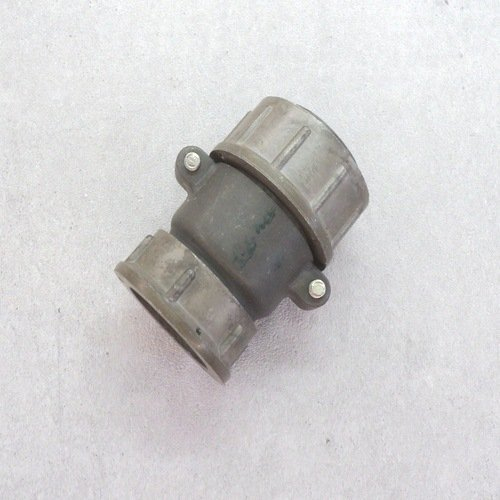

СШР28У4ЭГ8 вилка

СШР28У4ЭГ8 представляет собой вилку цилиндрического низкочастотного негерметичного соединителя серии СШР, предназначенную для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.

Назначение

Этот разъём используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, как внутри приборов, так и снаружи при защите от пыли и влаги.

Конструкция

Вилка имеет угловой патрубок (У) с гайкой для экранированного кабеля (Э), условный размер корпуса 28 мм и сочетание контактов 8. Количество контактов — 4 шт. диаметром 2,5 мм с серебряным покрытием. Монтаж осуществляется объёмной пайкой, сочленение — резьбовое.

Технические характеристики

Рабочий ток на контакт — 25 А, сопротивление контактов — не более 1 мОм, сопротивление изоляции — не менее 5000 МОм. Климатическое исполнение УХЛ, хвостовики контактов подходят для проводов сечением до 3 мм².

Условия эксплуатации

Температура воздуха от -60°C до +60°C (с учётом перегрева контактов до +110°C), вибрация до 5000 Гц с ускорением 300 м/с², удар до 5000 м/с² (одиночный). Наработка — минимум 1000 ч, количество соединений-расчленений — 500, срок хранения — 15–25 лет.
