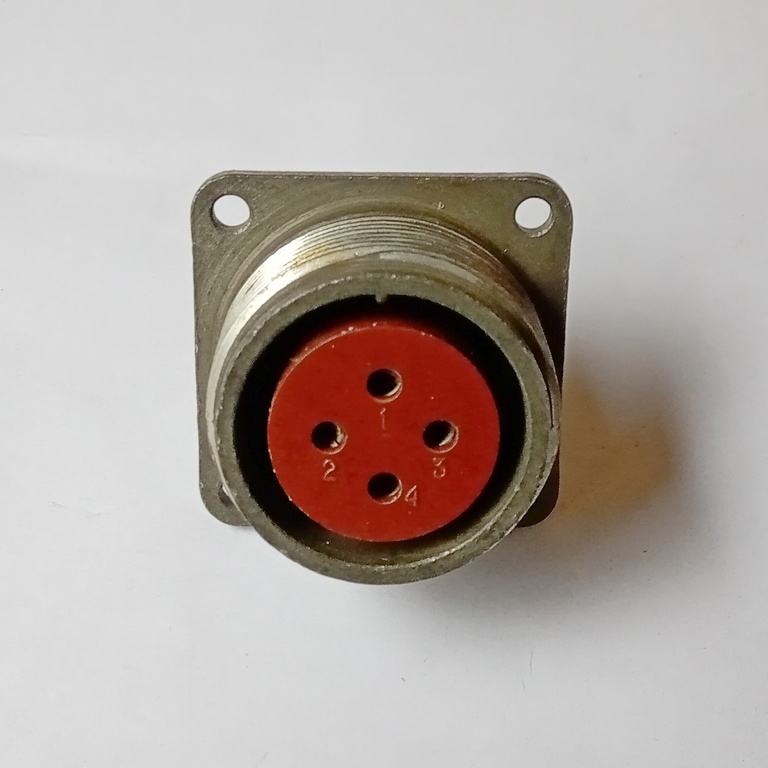

СШР28У4ЭГ8 вилка — это соединитель, предназначенный для работы в электрических цепях. Он относится к типу СШР и имеет следующие ключевые характеристики:

Основные характеристики

• Тип соединителя : СШР (низкочастотный, цилиндрический, негерметичный).
• Условный размер корпуса : 28.
• Количество контактов : 4.
• Конструктивное исполнение : У — с угловым патрубком.
• Вид гайки патрубка : Э — для экранированного кабеля.
• Часть соединителя : Г — вилка .
• Сочетание контактов : 8.

Применение

СШР28У4ЭГ8 используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Он подходит для работы с постоянным и переменным токами частотой до 3 МГц при максимальном напряжении до 850 В (амплитудное значение) .

Конструкция

Соединитель состоит из двух частей: вилки и розетки. вилки и розетки могут быть как блочными (приборными), так и кабельными. Для данного типа соединителя предусмотрена резьбовая фиксация, что обеспечивает надежное соединение .

Технические параметры

• Максимальная токовая нагрузка : 100 А (на одиночный контакт — до 25 А).
• Сопротивление контактов : не более 1,3 мОм.
• Сопротивление изоляции : не менее 5000 МОм.
• Рабочая температура окружающей среды : от -60 до +85 °C.
• Минимальная наработка : 1000 часов .

Гарантия и срок службы

Производитель предоставляет гарантию на соответствие техническим условиям при соблюдении правил эксплуатации. Срок сохраняемости соединителя составляет до 25 лет .
