Назначение и область применения

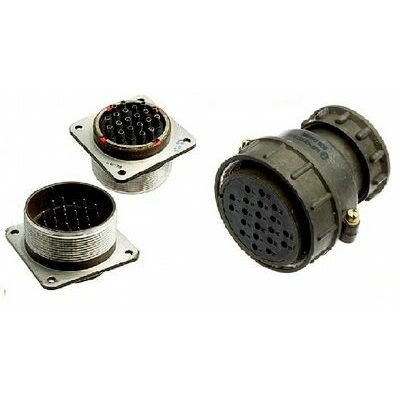

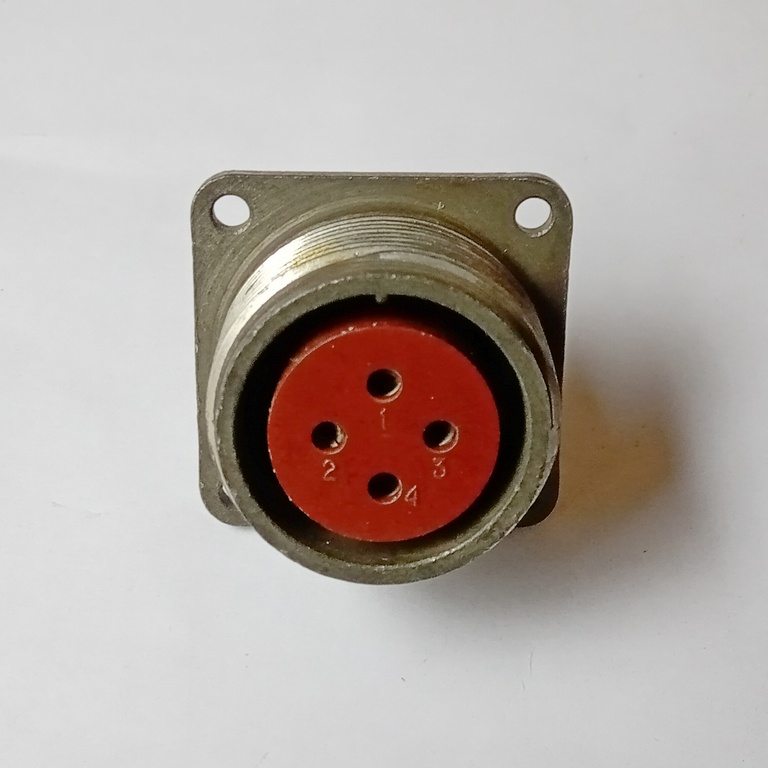

СШР28У4ЭГ8 «5» — кабельная цилиндрическая вилка из ряда низкочастотных цилиндрических соединителей СШР, предназначенная для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения. Изделие применяется для соединения и разъединения цепей постоянного и переменного тока в узлах и блоках радиоаппаратуры, включая сложные системы связи, измерительную и промышленную технику.

Соединитель рассчитан на работу в электрических цепях постоянного и переменного токов частотой до 3 МГц при допустимом напряжении до 850 В (амплитудное значение). Модель востребована при построении бортовых и стационарных систем, где требуется надёжное разъёмное соединение с защитой от неправильной стыковки и устойчивостью к внешним механическим воздействиям.

Конструкция и тип исполнения

СШР28У4ЭГ8 «5» — вилка кабельного типа с угловым патрубком, относится к соединителям условного размера корпуса «28». Сочленение с ответной розеткой выполняется резьбовой гайкой, что обеспечивает плотный и виброустойчивый контакт. Поляризация корпусов — одношпоночная, благодаря чему исключается ошибочное подключение при монтаже и обслуживании аппаратуры.

Угловая конструкция патрубка позволяет рационально организовать подвод кабеля в ограниченном пространстве, сокращая радиусы изгиба и снижая механическую нагрузку на место заделки. Исполнение ориентировано на многократные циклы сочленения и расчленения при сохранении стабильных электрических характеристик.

Электрические параметры

• Рабочее напряжение: до 850 В (амплитудное значение)
• Рабочий диапазон частот: до 3 МГц
• Ток: до нескольких десятков ампер в зависимости от типоразмера контактов и числа задействованных пар
• Сопротивление контактов: нормируется в единицах миллиом
• Сопротивление изоляции при нормальных условиях: не менее нескольких тысяч мегаом

Приведённые параметры справедливы для штатного применения соединителя в составе радиоэлектронных устройств с соблюдением схемы распайки и допустимых режимов нагрузки.

Условия эксплуатации

Климатическое исполнение соответствует категории УХЛ, допустимый диапазон рабочих температур окружающей среды составляет приблизительно от минус 60 до плюс 85 градусов Цельсия. Соединитель рассчитан на длительную работу в условиях вибрации, многократных ударных нагрузок и пониженного атмосферного давления.

Такое сочетание характеристик допускает использование СШР28У4ЭГ8 «5» в бортовой и стационарной технике, а также в промышленных установках, где предъявляются повышенные требования к механической прочности и стабильности электрического контакта.

Приёмка

Изделие поставляется с приёмкой «5», что определяет порядок контроля качества и пригодности для применения в аппаратуре специального назначения.
