Назначение и область применения

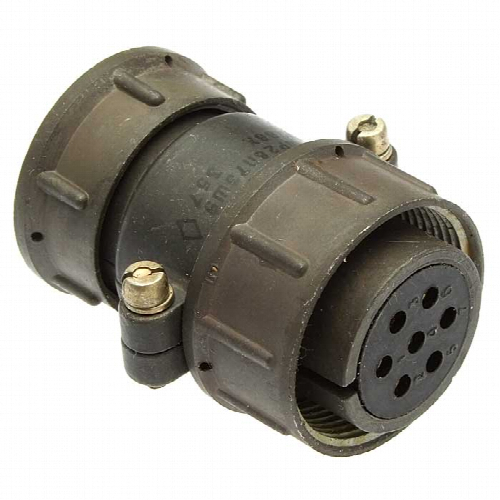

СШР28П7ЭШ9Н «5» — отечественный цилиндрический многоштырьковый разъём серии ШР/СШР, предназначенный для организации съёмных электрических соединений в аппаратуре связи, промышленной электронике, военной и специальной технике. Изделие обеспечивает надёжный электрический контакт в условиях повышенных механических нагрузок, вибраций и перепадов температур, что делает его востребованным в ответственном оборудовании, где требуется длительная безотказная работа.

Разъём применяется для коммутации цепей постоянного и переменного тока в блоках питания, системах управления, контрольно-измерительных приборах, а также в бортовой аппаратуре и стационарных установках. Благодаря панельному исполнению корпуса он удобен для монтажа на шасси, стойки и корпуса приборов.

Расшифровка обозначения и конструктивные особенности

Маркировка «СШР28П7ЭШ9Н» раскрывает ключевые параметры изделия и позволяет однозначно идентифицировать его среди других разъёмов серии ШР/СШР. Условное обозначение расшифровывается по типовым правилам следующим образом:

• «СШР» — соединитель штыревой (штепсельный), цилиндрический, резьбовой;
• «28» — условный размер корпуса, определяющий габарит и диаметр соединителя;

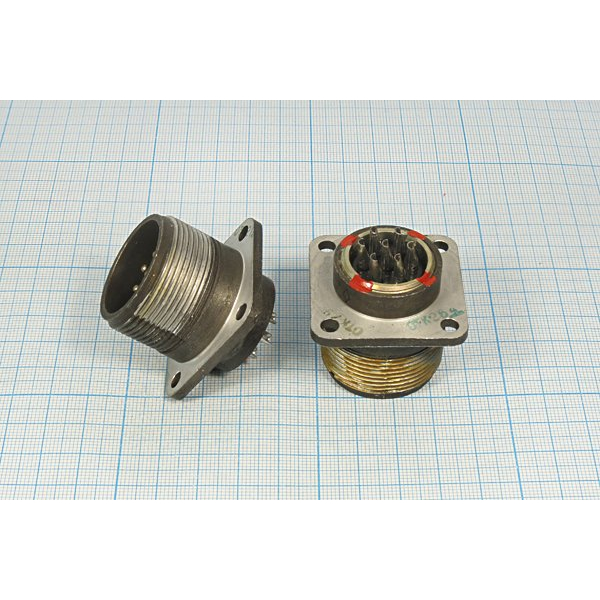

• «П» — панельное исполнение, фланцевый корпус под установку на шасси или приборную панель;
• «7» — количество контактов (семь контактных элементов);
• «Э» — исполнение для экранированного кабеля, предусматривающее соединение корпуса с оплёткой;
• «Ш» — розетка, контакты-гнёзда (парной деталью является вилка с соответствующей буквой в обозначении);
• «9» — вариант сочетания и расположения контактов, ключевое исполнение для исключения ошибочного сочленения;
• «Н» — климатическое или конструктивное исполнение для нормальных условий эксплуатации.

Корпус разъёма цилиндрический, с резьбовым соединением парных половин, что обеспечивает надёжную фиксацию и устойчивость к вибрационным воздействиям. Контакты выполнены с серебряным покрытием и рассчитаны на пайку проводов в хвостовики. Допускается ограниченное число перепаек — как правило, до трёх раз для подобной серии. Хвостовики рассчитаны на подключение проводников ограниченного сечения, ориентировочно 1,5–3 мм² в зависимости от конкретного варианта исполнения.

Электрические и эксплуатационные характеристики

Для близких типов разъёмов серии ШР28П7ЭШ7 и ШР28П7ЭШ9 характерны следующие параметры, которые обычно справедливы и для СШР‑варианта:

• номинальный рабочий ток одного контакта — порядка 10–25 А в зависимости от диаметра контакта (1,5 мм — около 10 А, 2,5 мм — до 25 А);
• максимальное рабочее напряжение постоянного тока — не более 850 В;
• сопротивление контакта — порядка 1–2,5 мОм;
• сопротивление изоляции — не менее 5000 МОм в нормальных условиях;
• ресурс сочленений и расчленений — около 500 циклов;
• минимальная наработка — порядка 1000 часов;
• срок сохраняемости — не менее 15 лет.

Конструкция разъёма и применяемые материалы обеспечивают стабильность электрических параметров при длительной эксплуатации. Резьбовая фиксация парных половин исключает самопроизвольное разъединение под действием вибраций и механических ударов. Контакты с серебряным покрытием обладают низким переходным сопротивлением и устойчивостью к окислению, что положительно сказывается на качестве соединения.

Монтаж и подключение

Монтаж разъёма на шасси или приборную панель осуществляется через фланцевую часть корпуса панельного исполнения. Подключение проводников выполняется методом пайки к хвостовикам контактов. Исполнение «Э» предусматривает электрическое соединение корпуса разъёма с экранирующей оплёткой кабеля, что важно для защиты цепей от электромагнитных помех и наводок.

При выполнении пайки следует учитывать допустимое количество перепаек и соблюдать температурный режим, чтобы не повредить изоляционные элементы. Рекомендуется использовать флюсы и припои, совместимые с серебряным покрытием контактов.
