Общее описание

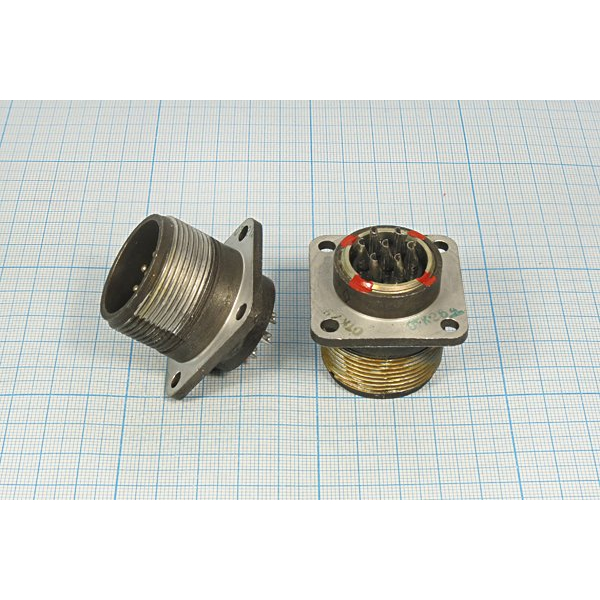

СШР28П7ЭШ9 — вилка блочная серии СШР, низкочастотный цилиндрический соединитель, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие относится к типу СШР с условным размером корпуса 28 и сочетанием контактов 9. Поставляется с приёмкой «5», что подтверждает соответствие требованиям приёмо-сдаточных испытаний повышенной категории.

Артикул товара — 8385. Категория — СШР28. Вилка применяется в составе узлов и блоков радиоэлектронной аппаратуры и работает совместно с ответной частью — розеткой соответствующего типа. Соединитель имеет резьбовое соединение и рассчитан на объёмный монтаж.

Технические характеристики

• Тип соединителя: СШР — цилиндрический низкочастотный.
• Условный размер корпуса: 28.
• Количество контактов: 7.
• Сочетание контактов: 9.
• Рабочий ток на контакт: до 25 Ампер.
• Максимальное рабочее напряжение: 850 Вольт.
• Диаметр контактов: 2,5 миллиметра.
• Сопротивление изоляции: не менее 5000 Мегаом.
• Сопротивление электрического контакта: не более 1 Миллиома.
• Приёмка: «5».

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с возможностью кратковременного повышения температуры до плюс 110 градусов Цельсия. Изделие устойчиво к вибрационным и ударным нагрузкам, что обеспечивает надёжность при эксплуатации в жёстких условиях.

• Допустимая синусоидальная вибрация: частота от 1 Герца до 5000 Герц, ускорение до 300 метров на секунду в квадрате.
• Одиночные механические удары: до 5000 метров на секунду в квадрате.
• Многократные механические удары: до 350 метров на секунду в квадрате.

Конструкция и монтаж

Вилка СШР28П7ЭШ9 является составной частью соединителя и работает в паре с розеткой. Конструкция предусматривает резьбовое соединение частей, что обеспечивает механическую фиксацию и стабильный электрический контакт. Монтаж выполняется объёмным способом, то есть проводники подключаются непосредственно к контактам соединителя внутри аппаратуры.

Прямой патрубок и гайка для экранированного кабеля обеспечивают защиту от внешних воздействий и позволяют использовать соединитель в составе экранированных кабельных сборок. Такое исполнение снижает влияние помех и повышает помехозащищённость цепей передачи сигнала и питания.

Применение

СШР28П7ЭШ9 применяется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Соединитель подходит как для внутренних, так и для наружных установок при условии защиты от пыли и влаги.

Благодаря рабочим параметрам — току до 25 Ампер на контакт, напряжению до 850 Вольт и стойкости к вибрации и ударам — вилка востребована в схемах питания и передачи сигналов, где требуется надёжное разъёмное соединение. Минимальная наработка составляет 1000 часов, срок хранения — до 25 лет, что подтверждает долговечность изделия.
