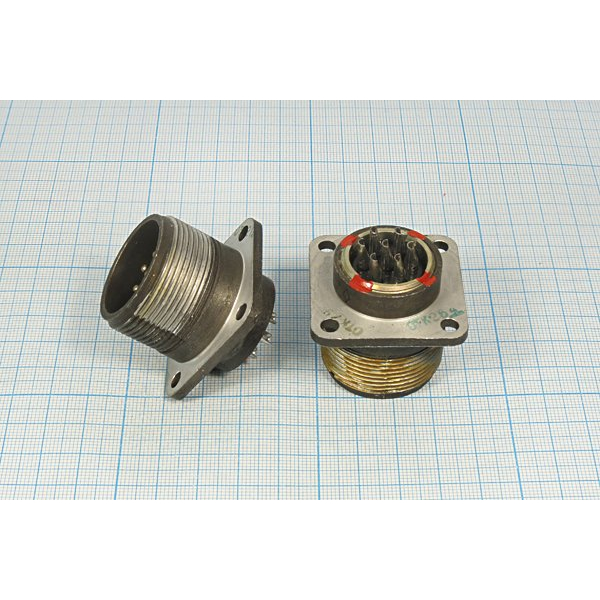

Назначение соединителя СШР28П7ЭШ9

СШР28П7ЭШ9 — это кабельная розетка серии низкочастотных соединителей СШР, предназначенная для коммутации электрических цепей постоянного и переменного тока. Изделие применяется в радиоэлектронной аппаратуре и других устройствах, где требуется надёжное и разъёмное соединение проводников.

Соединитель может использоваться как в блочной (приборной), так и в кабельной конфигурации, что делает его универсальным решением для монтажа в составе узлов и блоков. Приемка «5» подтверждает соответствие изделия требованиям приёмо-сдаточных испытаний и его пригодность для применения в аппаратуре специального и общего назначения.

Основные технические характеристики

• Тип соединителя: цилиндрический, негерметичный;
• Количество контактов: 7, диаметр контакта 2,5 мм;
• Условный размер корпуса: 28;
• Номинальное напряжение: до 850 В;
• Рабочий ток: до 25 А на контакт;
• Частотный диапазон: до 3 МГц;
• Материал корпуса: алюминиевый сплав А-22;
• Покрытие контактов: серебро (Ag);
• Метод монтажа: объёмный, с резьбовой фиксацией.

Указанные параметры определяют область применения изделия: соединитель подходит для силовых и сигнальных цепей низкой частоты, где требуется передача тока значительной величины при напряжении до 850 В.

Конструктивные особенности

СШР28П7ЭШ9 состоит из двух частей — вилки и розетки. Розетка имеет прямой патрубок и предназначена для подключения экранированного кабеля. Поляризация корпуса выполнена одношпоночной, что упрощает процесс соединения и исключает неправильную стыковку частей.

Резьбовая фиксация обеспечивает механическую прочность и устойчивость соединения к вибрационным нагрузкам. Корпус из алюминиевого сплава А-22 снижает массу изделия, а серебряное покрытие контактов уменьшает переходное сопротивление и повышает стабильность электрического контакта.

Применение и условия эксплуатации

Данный соединитель широко используется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Он обеспечивает надёжное соединение и разъединение электрических цепей, что делает его важным элементом различных электрических систем.

Гарантийный срок хранения соединителей составляет 25 лет с момента изготовления. Гарантийная наработка достигает 1000 часов в нормальных условиях эксплуатации, что подтверждает высокую надёжность устройства.

С учётом совокупности характеристик СШР28П7ЭШ9 является востребованным компонентом в области электротехники, обеспечивая стабильные соединения для разнообразных приложений.
