Назначение

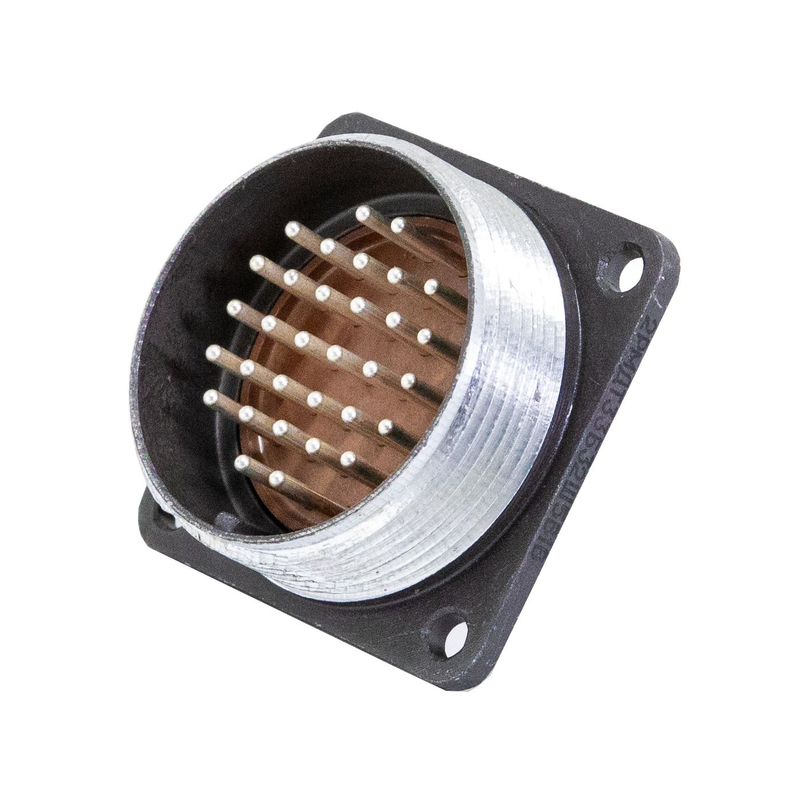

СШР28П7ЭШ9 — приборная вилка цилиндрического низкочастотного негерметичного разъёма серии СШР. Изделие предназначено для коммутации электрических цепей в промышленных и специальных системах, где требуется надёжное механическое соединение и стабильный электрический контакт при воздействии вибрации, ударов и пониженного давления. Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к ответственным областям применения.

Технические характеристики

• Условный размер корпуса — 28.
• Количество контактов — 7 штук диаметром 2,5 мм с серебряным покрытием (Ag).
• Рабочий ток на контакт — 25 А.
• Максимальное напряжение — до 850 В постоянного тока или переменного тока частотой до 3 МГц.
• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Метод сочленения — резьбовой.
• Монтаж — пайка на панель.
• Габаритные размеры — 38 на 38 на 42 мм (мм — сокращение от «миллиметр»).

Указанные электрические параметры обеспечивают работу вилки в цепях с повышенными токовыми нагрузками при сохранении низкого переходного сопротивления контактной пары.

Конструкция и обозначение

Вилка выполнена без патрубка (обозначение П), контакты — штыревые (обозначение ЭШ), сочетание номер 9. Изолятор изготовлен из бакелита чёрного цвета, корпус — из металла. Поляризация одношпоночная, что исключает неправильное сочленение ответных частей. Резьба накидной гайки — M33 на 1,5 (метрическая резьба с наружным диаметром 33 миллиметра и шагом 1,5 миллиметра).

Год выпуска указан как 88–89. Приёмка «5» присвоена изделию в установленном порядке. Производитель в данных о товаре не указан.

Условия эксплуатации

Рабочие температуры — от минус 60 до плюс 60 градусов Цельсия (по некоторым данным — до плюс 85 градусов Цельсия). Климатическое исполнение — УХЛ. Вилка выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 30 g, механические удары до 1000 g однократно и до 150 g многократно, а также пониженное давление до 1,3 умноженное на 10 в степени минус 2 Паскаля.

Количество сочленений-расчленений — 500 циклов. Наработка — минимум 1000 часов. Срок сохраняемости — от 15 до 25 лет. Совокупность этих параметров делает СШР28П7ЭШ9 пригодной для длительной эксплуатации в жёстких условиях без потери рабочих свойств.

Применение

Вилка применяется в составе разъёмных соединений серии СШР для панельного монтажа методом пайки. Основные области использования — промышленное оборудование и специальные системы, включая приборные блоки, пульты управления и другие устройства, где требуется передача тока до 25 А на контакт при напряжении до 850 В. Резьбовое сочленение и одношпоночная поляризация обеспечивают механическую прочность и правильность подключения ответных частей.
