Назначение соединителя СШР28П7ЭШ9

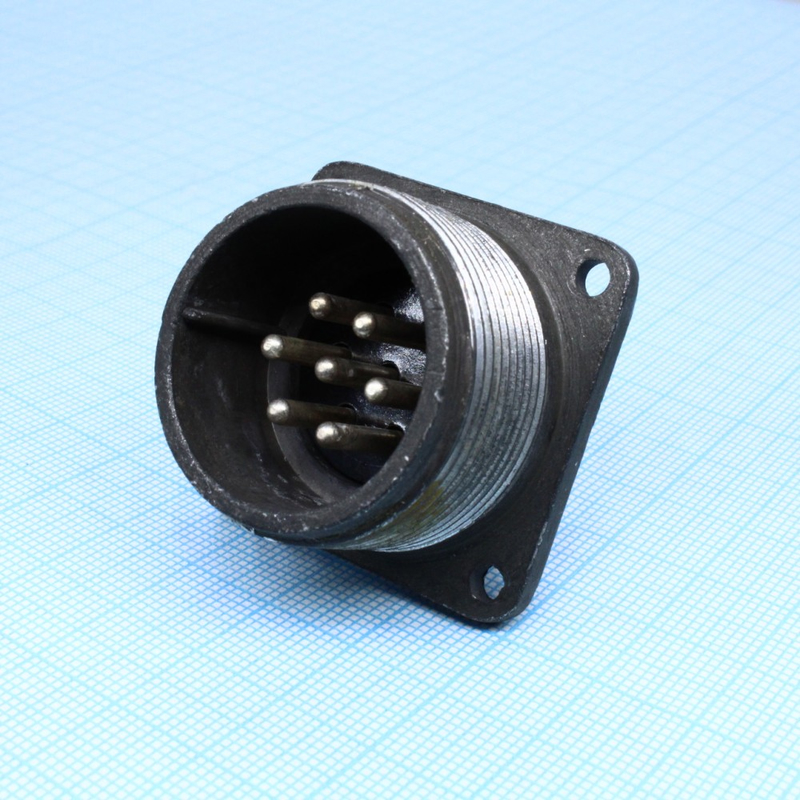

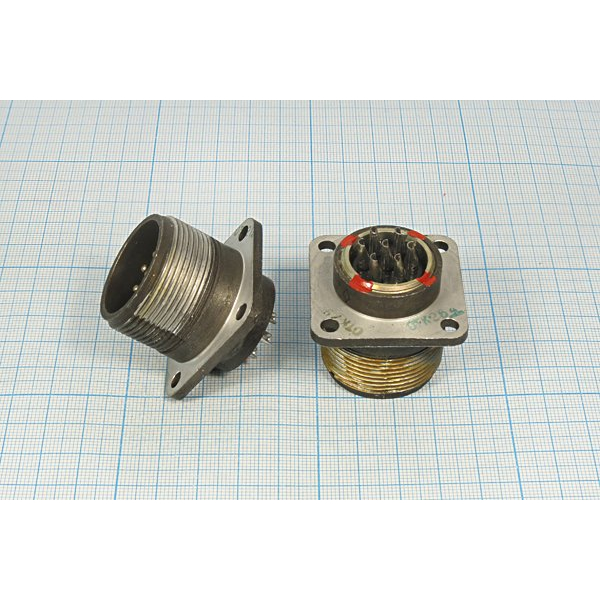

СШР28П7ЭШ9 — это вилка блочная цилиндрического низкочастотного соединителя серии СШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Применяется в качестве общего соединителя в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжная коммутация силовых и сигнальных линий с резьбовым соединением и пайкой при монтаже.

Вилка подходит как для внутреннего, так и для наружного применения при условии защиты от пыли и влаги. Конструкция негерметичная, что определяет область использования: соединитель рассчитан на эксплуатацию в составе защищённых блоков, кожухов и шкафов, а не на прямой контакт с водой.

Электрические параметры

Основой изделия служат 7 контактов диаметром 2,5 мм. Каждый контакт выдерживает токовую нагрузку до 25 А, а суммарная токовая нагрузка на соединитель достигает 150 А. Максимальное рабочее напряжение составляет 850 В.

• Количество контактов — 7.
• Диаметр контакта — 2,5 мм.
• Токовая нагрузка на контакт — до 25 А.
• Общая токовая нагрузка — до 150 А.
• Максимальное напряжение — до 850 В.
• Частота рабочего тока — до 3 МГц.
• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Конструктивные особенности и маркировка

Обозначение СШР28П7ЭШ9 содержит сведения о конструкции изделия. Буква П указывает на исполнение без патрубка. Буква Э означает наличие гайки для экранированного кабеля, что позволяет подключать экранированные линии и снижать уровень помех. Климатическое исполнение УХЛ рассчитано на эксплуатацию в условиях от минус 60 до плюс 85 градусов Цельсия.

Соединение частей вилки выполняется резьбовым способом, а монтаж проводников — пайкой. Такое сочетание обеспечивает механическую прочность стыка и надёжный электрический контакт. Габаритные размеры изделия составляют около 38 на 38 на 42 мм.

Устойчивость к механическим воздействиям

Соединитель сохраняет работоспособность при синусоидальной вибрации с ускорением до 300 метров на секунду в квадрате, что соответствует 30 g, в диапазоне частот от 1 до 5000 Гц. Механические удары одиночного действия достигают 10000 метров на секунду в квадрате, многократного действия — 1500 метров на секунду в квадрате.

Ресурс и срок службы

Ресурс изделия составляет 500 сочленений-расчленений. Наработка равна 1000 часам. Срок сохраняемости доходит до 25 лет при соблюдении условий хранения, установленных для климатического исполнения УХЛ.

Применение

Вилка СШР28П7ЭШ9 востребована в радиоэлектронной и радиотехнической аппаратуре. Благодаря сочетанию высокой токовой нагрузки на контакт, стойкости к вибрации и ударам, а также широкому температурному диапазону, изделие применяется в составе силовых и сигнальных цепей стационарного и подвижного оборудования. Резьбовое соединение исключает самопроизвольное расчленение при тряске, а пайка обеспечивает стабильное переходное сопротивление.

При монтаже следует учитывать негерметичное исполнение и предусматривать защиту соединителя от прямого попадания пыли и влаги. Артикул изделия — 8387, категория — СШР28.
