Назначение соединителя СШР28П7ЭШ9

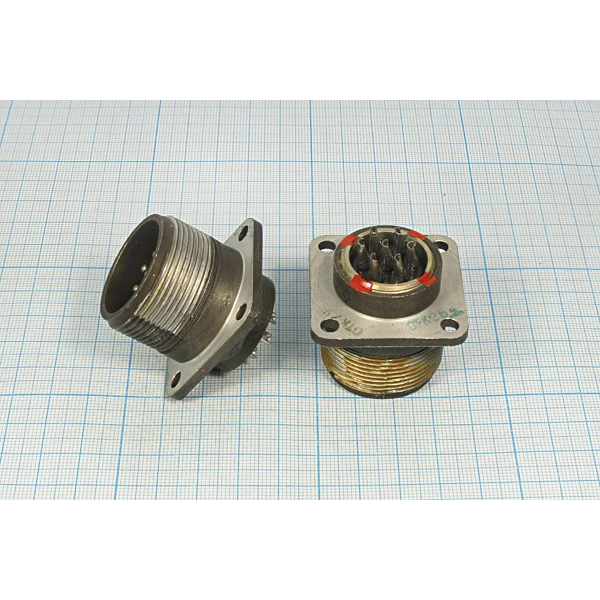

СШР28П7ЭШ9 — это цилиндрический низкочастотный негерметичный электрический соединитель (разъём), предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Изделие относится к категории приборных вилок и применяется для коммутации электрических цепей в составе радиоэлектронной аппаратуры, измерительных приборов и другой техники, где требуется надёжное разъёмное соединение.

Данная позиция поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям приёмки по данному виду. Артикул товара — 8386, категория — СШР28.

Конструкция и технические характеристики

Соединитель выполнен в цилиндрическом корпусе условного размера 28. Конструктивное исполнение «П» обозначает приборную часть без патрубка. Фиксация ответных частей осуществляется резьбовым методом, что обеспечивает стабильность соединения при механических воздействиях. Изделие предназначено для монтажа с экранированными кабелями, о чём свидетельствует обозначение вида гайки патрубка «Э».

Основные подтверждённые характеристики:

• Количество контактов — 7.
• Диаметр контактов — 1 мм, с серебряным напылением для повышения проводимости.
• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальная токовая нагрузка на одиночный контакт — 35 А.
• Количество циклов соединения-разъединения — до 500 раз.
• Температурный диапазон эксплуатации — от минус 60 до плюс 70 градусов Цельсия.
• Минимальная наработка — 1000 часов.
• Срок службы — до 25 лет.

Расшифровка обозначения СШР28П7ЭШ9

Маркировка изделия несёт полную информацию о его исполнении, что важно при подборе совместимых частей и аналогов:

1. СШР — тип соединителя.
2. 28 — условный размер корпуса.
3. П — конструктивное исполнение (для приборной части без патрубка).
4. 7 — количество контактов.
5. Э — вид гайки патрубка (для экранированного кабеля).
6. 9 — обозначение сочетания контактов.

Область применения

Соединитель СШР28П7ЭШ9 применяется в радиоэлектронной аппаратуре и измерительных приборах. Благодаря резьбовому методу фиксации он обеспечивает надёжное механическое и электрическое соединение, а исполнение под экранированный кабель позволяет использовать его в цепях, где требуется защита от помех. Изделие подходит для эксплуатации в широком температурном диапазоне и рассчитано на длительный срок службы, что делает его пригодным для ответственных узлов коммутации.

При монтаже следует учитывать негерметичное исполнение соединителя: он не предназначен для работы в условиях прямого воздействия влаги и агрессивных сред. Совместимость с ответными частями определяется типом СШР28 и сочетанием контактов, обозначенным индексом 9.
