Назначение соединителя СШР28П7ЭШ9

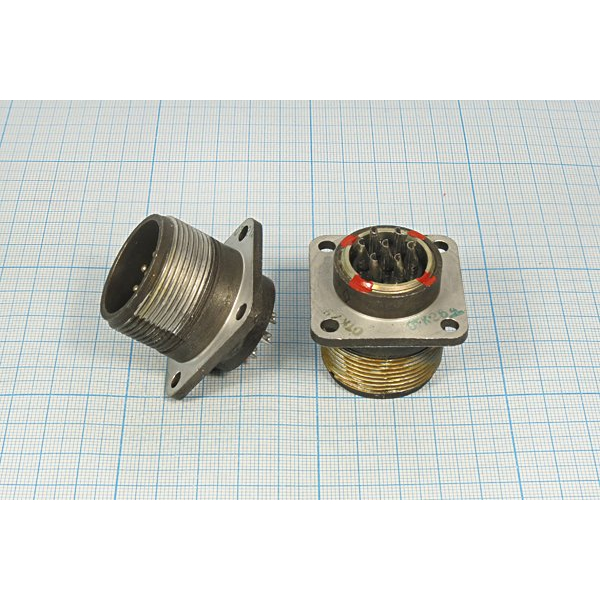

СШР28П7ЭШ9 ВИЛКИ «5» — это цилиндрический низкочастотный соединитель, предназначенный для коммутации электрических цепей как постоянного, так и переменного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, где требуется надёжное соединение и разъединение цепей в процессе эксплуатации, монтажа и технического обслуживания.

Соединитель работоспособен при частотах до 3 МГц и напряжении до 850 В. Он подходит для внутреннего монтажа и может использоваться совместно с экранированными кабелями, что делает его востребованным в составе приборных и кабельных сборок различного назначения.

Подтверждённые технические характеристики

• Условный размер корпуса: 28
• Количество контактов: 7
• Конструктивное исполнение: П — с прямым патрубком
• Тип контактов: гнездо
• Покрытие контактов: серебро (Ag)
• Метод сочленения: резьбовой
• Рабочий диапазон температур: от минус 60 до плюс 60 градусов Цельсия
• Сопротивление изоляции: 5000 МОм
• Рабочий ток: 25 А
• Герметичность: нет
• Климатическое исполнение: УХЛ
• Приёмка: «5»

Указанные параметры подтверждаются данными каталога и определяют область применения изделия. Сочетание семи контактов с серебряным покрытием и резьбового сочленения обеспечивает стабильный электрический контакт при вибрационных и температурных нагрузках, характерных для аппаратуры специального назначения.

Конструкция и особенности исполнения

Соединитель состоит из двух частей — вилки и розетки. Каждая из частей может быть выполнена как блочной (приборной), так и кабельной. Блочная часть изготавливается без патрубков, а кабельная — с прямым или угловым патрубком. Рассматриваемое исполнение П оснащено прямым патрубком, что упрощает монтаж кабеля и обеспечивает удобную прокладку жгута внутри блока или шкафа.

Резьбовой метод сочленения исключает самопроизвольное разъединение под воздействием вибрации и механических толчков. Контакты типа «гнездо» с серебряным покрытием снижают переходное сопротивление и повышают износостойкость при многократных циклах сочленения и расчленения.

Применение и условия эксплуатации

Соединитель СШР28П7ЭШ9 применяется для подключения электрооборудования, монтажа кабельных сборок и соединения блоков радиоэлектронной аппаратуры. Климатическое исполнение УХЛ допускает работу в условиях умеренного и холодного климата, а диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия позволяет использовать изделие как в отапливаемых помещениях, так и на открытых площадках в составе герметизированной аппаратуры.

Отсутствие герметичности означает, что соединитель не предназначен для работы в условиях прямого воздействия влаги, пыли и агрессивных сред без дополнительной защиты. При монтаже следует учитывать это ограничение и предусматривать соответствующую защиту узла.

Долговечность и ресурс

Гарантийный срок хранения соединителей составляет 25 лет со дня изготовления. Гарантийная наработка в различных режимах достигает 1000 часов, а в облегчённом режиме — до 100000 часов. Такие показатели подтверждают, что СШР28П7ЭШ9 является надёжным и долговечным решением для подключения электрооборудования в различных условиях эксплуатации.

Артикул изделия — 8383, категория — СШР28. Производитель в предоставленных данных не указан.
