Назначение и область применения

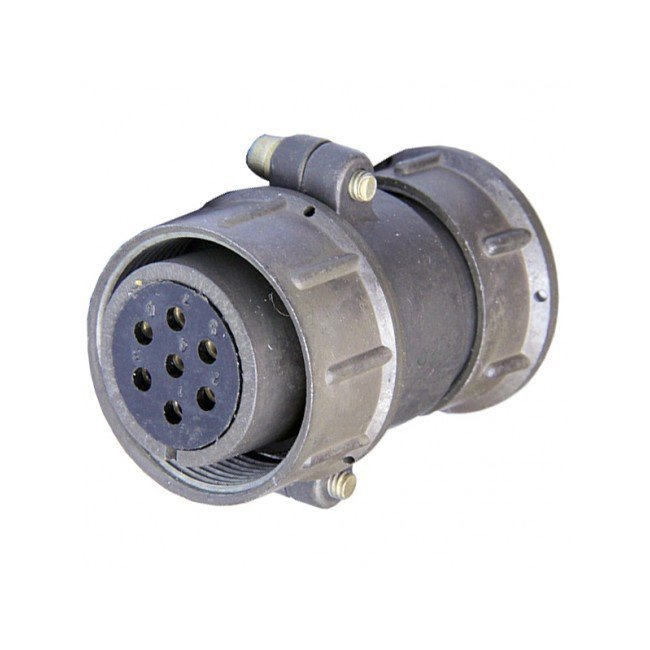

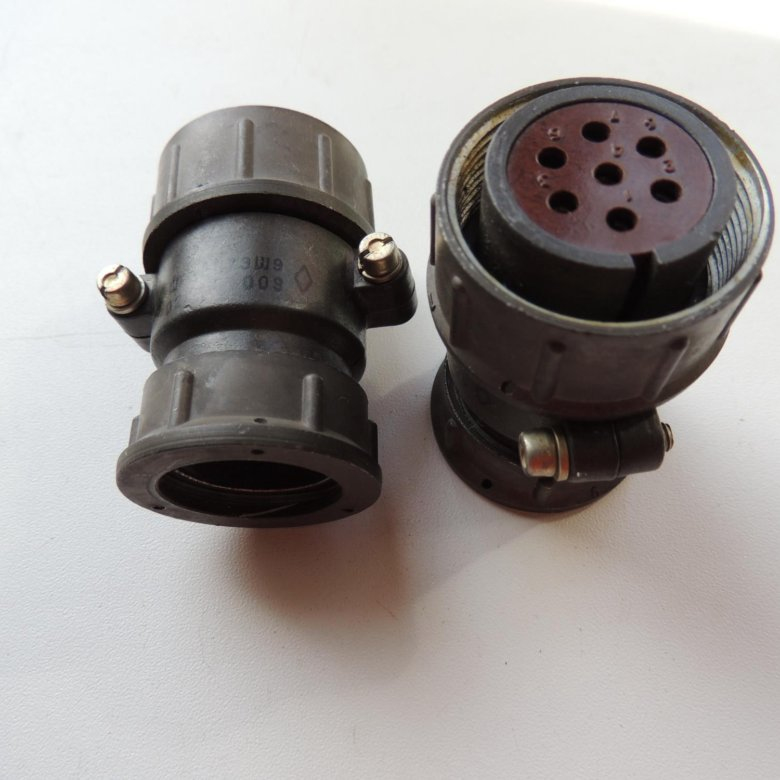

Розетка СШР28П7ЭШ9 «5» представляет собой цилиндрический низкочастотный разъём серии СШР, предназначенный для подключения кабельных линий в электрических цепях постоянного и переменного тока. Изделие разработано для использования в составе радиоэлектронной и электронной аппаратуры общего и специального назначения, где требуется надёжное разъёмное соединение с высокой помехозащищённостью и механической стойкостью.

Соединитель применяется для коммутации цепей в узлах и блоках аппаратуры, работающей в условиях вибрации, ударных нагрузок и иных механических воздействий. Конструкция розетки с прямым патрубком и гайкой для фиксации экранированного кабеля обеспечивает эффективную экранизацию линии, что делает её пригодной для передачи сигналов в диапазоне частот до 3 МГц.

Конструктивные особенности и расшифровка маркировки

Маркировка СШР28П7ЭШ9 «5» содержит полную информацию о конструктивном исполнении и электрических параметрах изделия. Каждый элемент обозначения указывает на определённую характеристику разъёма.

• СШР — тип соединителя: цилиндрический низкочастотный разъём.
• 28 — условный размер корпуса разъёма.
• П — конструктивное исполнение с прямым патрубком, предназначенное для кабельного монтажа.
• 7 — количество контактов в розетке.
• Э — наличие гайки патрубка для фиксации экранированного кабеля.
• Ш — обозначение розетки как ответной части соединителя в отличие от вилки.
• 9 — определённое сочетание контактов, включая их расположение и тип.
• «5» — модификация или версия исполнения розетки, указывающая на вариант конструкции серии.

Технические характеристики

Розетка рассчитана на работу при напряжении до 850 В постоянного и переменного тока по амплитудному значению. Диапазон рабочих частот сигнала достигает 3 МГц, что позволяет использовать соединитель в низкочастотных трактах и цепях питания.

Токовая нагрузка на один контакт составляет порядка 10–35 А в зависимости от условий эксплуатации и теплового режима. Суммарная допустимая нагрузка соединителя может достигать нескольких десятков ампер при соблюдении температурных ограничений. Контактное сопротивление не превышает примерно 1–1,3 мОм на контакт, что обеспечивает минимальные потери в точке соединения.

Сопротивление изоляции между контактами и корпусом в нормальных климатических условиях составляет не менее 5000 МОм. Корпус изделия выполнен из металла и обеспечивает механическую прочность, а также экранирование внутренних цепей от внешних электромагнитных помех и защиту от наводок.

Совместимость и эксплуатационные возможности

Розетка СШР28П7ЭШ9 «5» совместима с соответствующей вилкой СШР28П7Э типа «цоколь — колодка». Такое исполнение образует полноценное разъёмное соединение, рассчитанное на многократное сочленение и расчленение. Ресурс соединителя составляет порядка нескольких сотен–тысячи циклов включения-выключения при соблюдении правил эксплуатации и отсутствии чрезмерных механических усилий при стыковке.

Применение экранированного кабеля с гайкой патрубка позволяет использовать розетку в аппаратуре, чувствительной к электромагнитным помехам. Металлический корпус и конструкция прямого патрубка обеспечивают надёжную фиксацию кабеля, предотвращая его выдёргивание и повреждение контактов при вибрационных нагрузках.

Монтаж и условия эксплуатации

Изделие предназначено для стационарного монтажа на корпусах приборов, панелях или в составе кабельных сборок. Подключение проводников осуществляется в соответствии с цоколёвкой, определяемой сочетанием контактов «9» в маркировке. При монтаже следует учитывать рабочие токи и температурный режим, не допуская превышения паспортных значений нагрузки на контакт.

Розетка сохраняет работоспособность в широком диапазоне механических воздействий, что подтверждается применением серии СШР в аппаратуре специального назначения. Конструкция рассчитана на продолжительную эксплуатацию без снижения электрических характеристик при условии соблюдения требований по сочленению и расчленению соединителя.
