Назначение розетки СШР28П7ЭШ9

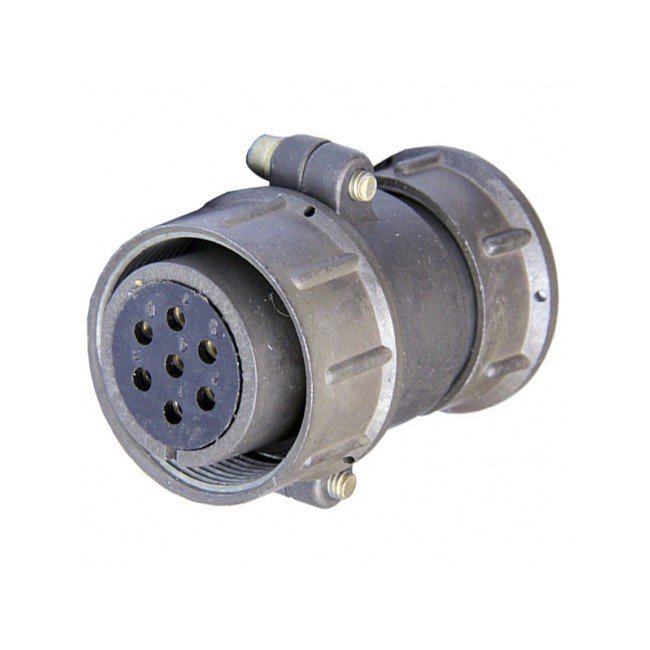

СШР28П7ЭШ9 представляет собой кабельную розетку, входящую в группу цилиндрических низкочастотных соединителей типа СШР. Основное назначение изделия — соединение электрических цепей в радиоэлектронной аппаратуре и других устройствах, где требуется надёжная коммутация при повышенных значениях тока и напряжения. Розетка применяется как для внутреннего, так и для наружного монтажа при условии защиты от пыли и влаги.

Артикул изделия — 8388, категория — СШР28. Производитель в предоставленных данных не указан.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя.

• Тип соединителя: СШР (цилиндрический низкочастотный).
• Условный размер корпуса: 28.
• Количество контактов: 7.
• Сочетание контактов: 9.
• Рабочий ток на контакт: 25 ампер.
• Максимальное рабочее напряжение: 850 вольт постоянного тока.
• Диаметр контактов: 2,5 миллиметра.
• Сопротивление изоляции: не менее 5000 мегаом.
• Сопротивление электрического контакта: не более 1 миллиома.
• Габаритные размеры: 49,1 на 38,5 на 58,1 миллиметра.

Конструктивные особенности

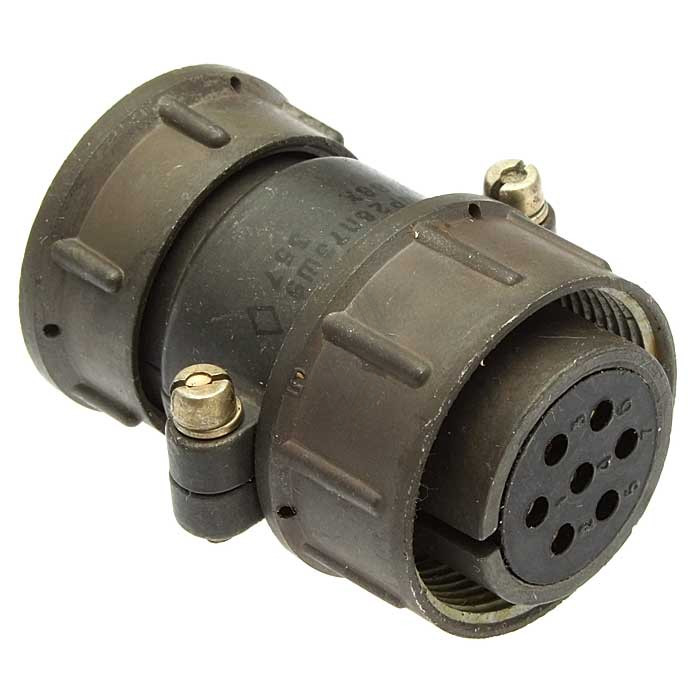

Розетка оснащена прямым патрубком и гайкой для экранированного кабеля. Соединение с ответной частью выполняется резьбовым методом, что обеспечивает механическую фиксацию и стабильность контакта. Монтаж проводников выполняется пайкой. Контакты имеют серебряное покрытие, улучшающее проводимость и снижающее переходное сопротивление.

Условия эксплуатации

Изделие рассчитано на работу в широком диапазоне температур: от минус 60 до плюс 60 градусов Цельсия, с учётом допустимого перегрева контактов до плюс 110 градусов Цельсия. Розетка устойчива к механическим воздействиям, включая вибрацию и удары.

• Частота вибрации: от 1 герца до 5000 герц с ускорением до 300 метров на секунду в квадрате.
• Ударное ускорение одиночное: до 5000 метров на секунду в квадрате.
• Ударное ускорение многократное: до 350 метров на секунду в квадрате.

Область применения

СШР28П7ЭШ9 применяется в радиоэлектронике и других высокотехнологичных сферах, где предъявляются повышенные требования к качеству электрических соединений. Благодаря серебряному покрытию контактов, стойкости к вибрации и ударам, а также широкому температурному диапазону, розетка подходит для работы в составе аппаратуры, эксплуатируемой в сложных условиях. Допускается наружное применение при наличии защиты от пыли и влаги.

Высокая надёжность и долговечность конструкции делают её пригодной для ответственных соединений, где важны стабильность параметров и длительный срок службы.
