СШР28П7ЭШ9: надёжный цилиндрический разъём для промышленной аппаратуры

СШР28П7ЭШ9 — цилиндрический низкочастотный негерметичный разъём серии СШР, рассчитанный на подключение силовых и сигнальных цепей в радиоэлектронной, измерительной, промышленной и специальной аппаратуре. Конструкция с резьбовой фиксацией обеспечивает устойчивое соединение при вибрациях, механических нагрузках и длительной эксплуатации.

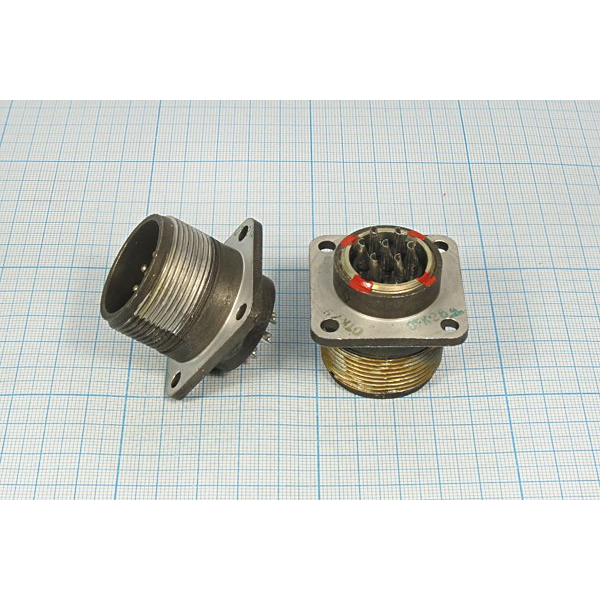

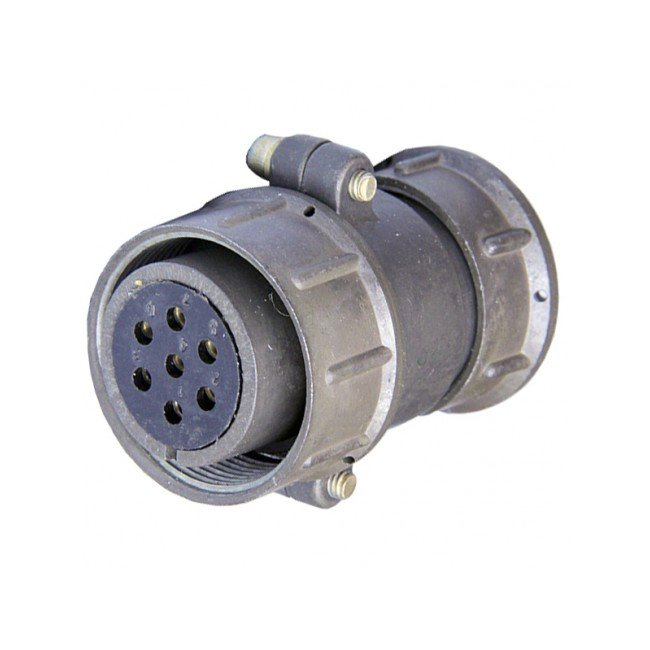

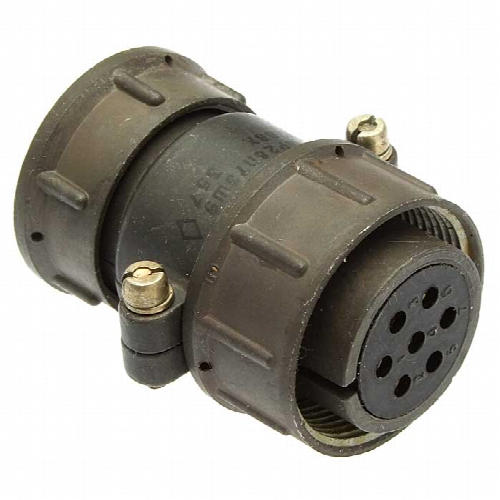

Разъём применяется там, где важны надёжный контакт, удобство кабельного монтажа и защита линии от электромагнитных помех. Исполнение СШР28П7ЭШ9 представляет собой кабельную розетку с прямым патрубком и гайкой для экранированного кабеля.

Расшифровка маркировки

Маркировка СШР28П7ЭШ9 отражает основные конструктивные особенности изделия:

Одношпоночная поляризация корпуса предотвращает неправильное сочленение частей разъёма. Контактная группа содержит семь круглых гнездовых контактов, что позволяет организовать многопроводное подключение в одном компактном соединителе.

Основные характеристики СШР28П7ЭШ9

Разъём рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 850 В. Контакты диаметром 2,5 мм имеют серебряное покрытие, снижающее переходное сопротивление и повышающее стабильность электрического соединения.

• Количество контактов: 7.

• Диаметр каждого контакта: 2,5 мм.

• Рабочий ток на один контакт: до 25 А.

• Предельная токовая нагрузка на отдельный контакт: до 35 А.

• Рабочее напряжение: до 850 В.

• Сечение подключаемого проводника: до 3 мм².

• Сопротивление электрического контакта: не более 1 мОм.

• Сопротивление изоляции при нормальных климатических условиях: не менее 5000 МОм.

• Способ электрического монтажа: пайка.

• Тип сочленения: резьбовой.

• Ресурс: до 500 циклов сочленения и расчленения.

• Минимальная наработка: 1000 часов.

Конструкция и особенности монтажа

Корпус СШР28П7ЭШ9 выполнен в кабельном исполнении и оснащён прямым патрубком. Такое решение удобно для прокладки кабеля по прямой линии, подключения к приборам, шкафам управления, блокам питания и распределительным узлам. Гайка для экранированного кабеля помогает корректно организовать ввод кабеля и поддерживать экранирование линии.

Корпус разъёма обычно изготавливается из алюминиевого сплава, а изолятор — из карболита. Контакты выполняются из латуни с серебряным покрытием. Конструкция предусматривает объёмный монтаж пайкой, поэтому при сборке важно обеспечить качественную зачистку проводников, достаточный прогрев контакта и отсутствие наплывов припоя, способных ухудшить изоляционные расстояния.

Пример применения: семь контактов могут использоваться для подачи питания на отдельные узлы оборудования, подключения цепей управления, передачи дискретных сигналов или организации комбинированного соединения силовых и управляющих линий — при условии соблюдения допустимых электрических параметров каждого контакта.

Где применяется разъём

СШР28П7ЭШ9 востребован в аппаратуре, где требуется разъёмное соединение кабелей с высокой механической устойчивостью. Типовые области применения включают:

• Промышленные системы автоматизации и шкафы управления.

• Радиотехническое и радиоэлектронное оборудование.

• Измерительные комплексы и испытательные стенды.

• Источники питания, силовые блоки и коммутационные устройства.

• Транспортную, морскую и полевую аппаратуру.

• Оборудование с повышенными требованиями к виброустойчивости соединений.

Разъём сохраняет работоспособность в широком диапазоне температур; в технических описаниях для исполнения указывается эксплуатация примерно от −60 °C до +60 °C, а с учётом нагрева контактов при смене температур — до +110 °C. Также для серии приводятся параметры стойкости к вибрации в диапазоне от 1 до 5000 Гц.

Почему выбирают СШР28П7ЭШ9

Ключевые преимущества СШР28П7ЭШ9 — это семь мощных контактов в корпусе условного размера 28, резьбовая фиксация, возможность подключения экранированного кабеля и высокая электрическая прочность. Серебряное покрытие контактной группы способствует низкому переходному сопротивлению, а прочная цилиндрическая конструкция делает разъём подходящим для оборудования с регулярными подключениями и отключениями.

При подборе ответной части необходимо сверять тип соединителя, расположение и сочетание контактов, вариант корпуса, исполнение патрубка, способ фиксации и требования конкретной схемы. Поскольку СШР28П7ЭШ9 является негерметичным разъёмом, при наружной эксплуатации следует предусмотреть защиту от попадания влаги и пыли средствами конструкции оборудования.
