Назначение и общее описание

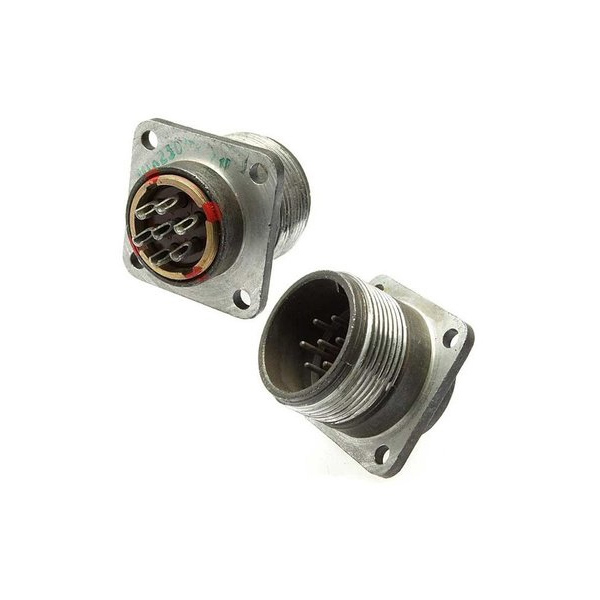

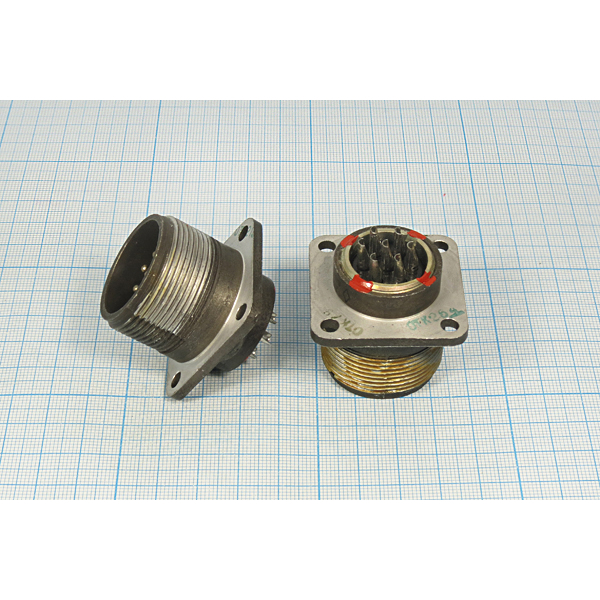

СШР28П7ЭШ8 — советский и российский электрический разъём, относящийся к серии СШР и выполненный в виде блочной вилки. Изделие предназначено для соединения экранированных кабелей в электрических цепях переменного и постоянного тока. Разъём применяется во внутренних электрических цепях, где требуется надёжное и стабильное соединение при напряжении до 850 В и частоте до 3 МГц. Конструкция ориентирована на работу с экранированными проводами, что делает его востребованным в составе кабельных сборок, где важна защита передаваемого сигнала от внешних помех.

Артикул изделия — 8380. Категория, к которой относится товар, — СШР28. Производитель в предоставленных данных не указан, краткое описание из каталога также отсутствует.

Расшифровка маркировки

Обозначение СШР28П7ЭШ8 несёт в себе информацию об основных конструктивных особенностях разъёма. Каждый элемент маркировки имеет конкретное значение:

• СШР — серия соединителей, выполненных по схеме свинченных негерметичных разъёмов.
• 28 — условный размер корпуса, которому соответствует диаметр около 28 мм.
• П7 — наличие 7 контактов в прямом исполнении.
• Э — исполнение для экранированного кабеля.
• Ш8 — розеточная (вилочная) часть с определённым сочетанием контактов.

Такая система обозначений позволяет быстро определить тип разъёма, число контактов и его совместимость с экранированными линиями связи.

Технические характеристики

Разъём СШР28П7ЭШ8 рассчитан на эксплуатацию в цепях с напряжением до 850 В и частотой до 3 МГц. Контактная группа имеет серебряное покрытие, что обеспечивает низкое переходное сопротивление и хорошую проводимость. Сопротивление контактов составляет около 0,75 мОм. Рабочий ток достигает 50 А, что соответствует показателям близких моделей серии ШР. Ресурс соединения — до 500 циклов.

Климатическое исполнение разъёма — УХЛ, то есть он предназначен для умеренного и холодного климата. Диапазон рабочих температур охватывает значения от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Изделие соответствует требованиям ТУ АСЛР.434410.019ТУ и аналогичных стандартов.

Область применения

Благодаря экранированному исполнению и серебряному покрытию контактов, разъём СШР28П7ЭШ8 применяется в электрических цепях, где требуется надёжная передача сигнала и защита от помех. Типичные сферы использования включают внутренний монтаж электрических цепей переменного и постоянного тока, подключение экранированных кабелей в составе аппаратуры и оборудования. Устойчивость к широкому диапазону температур позволяет эксплуатировать разъём в условиях умеренного и холодного климата, в том числе при значительных отрицательных температурах.

Разъём подходит для монтажа с экранированными проводами, обеспечивая стабильное электрическое соединение на протяжении всего срока службы. Ограниченное число циклов соединения — до 500 — определяет область его применения преимущественно как стационарного или редко разъединяемого соединения, а не как элемента, подвергающегося частым коммутациям.

Комплектация и особенности поставки

В предоставленных данных отсутствуют сведения о комплектации, гарантии, стране производства и наличии товара. Краткое описание из каталога не указано, характеристики VirtueMart не заполнены. Изделие идентифицируется по названию СШР28П7ЭШ8 и артикулу 8380 в категории СШР28.

При подборе разъёма следует учитывать количество контактов — 7, прямое исполнение, исполнение для экранированного кабеля и типоразмер корпуса, соответствующий диаметру около 28 мм. Эти параметры определяют совместимость с ответными частями серии СШР и возможность использования изделия в конкретной электрической цепи.
