Назначение разъёма СШР28П7ЭШ3

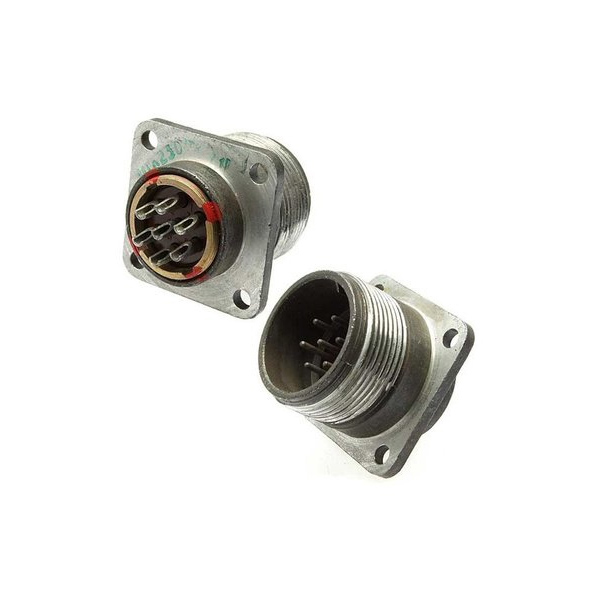

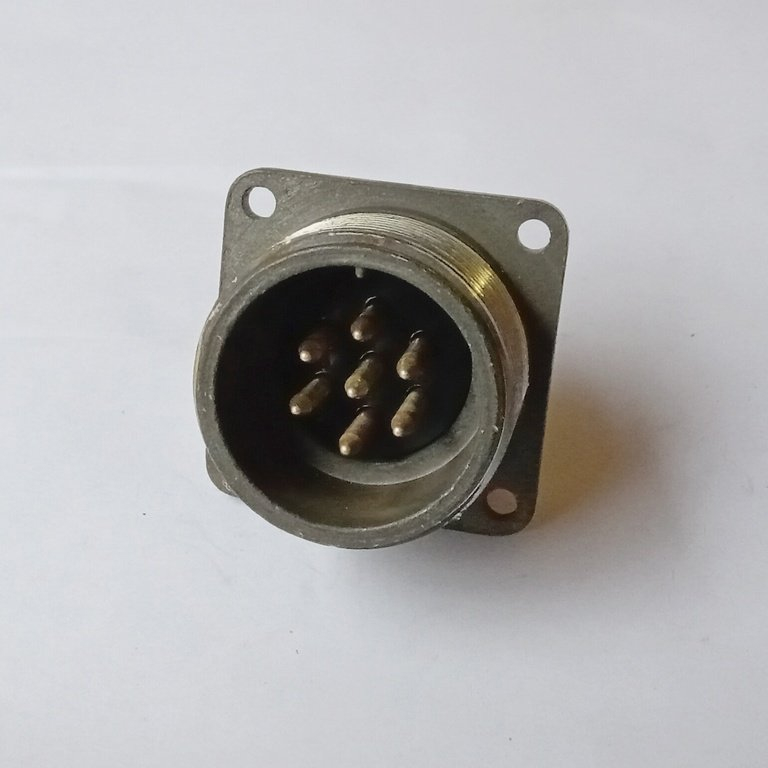

СШР28П7ЭШ3 — это электрический цилиндрический разъём серии СШР, предназначенный для надёжного соединения в электрических цепях постоянного и переменного тока с рабочими частотами до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, где предъявляются повышенные требования к виброустойчивости и способности работать в жёстких условиях эксплуатации.

Разъём используется как для внутренних, так и для наружных соединений с защитой от пыли и влаги. Климатическое исполнение — УХЛ. Сочленение частей резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильное подключение. Монтаж выполняется пайкой.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели разъёма серии СШР28 с приборной частью без патрубка, семью контактами и исполнением под экранированный кабель.

• Рабочий ток: до 50 А на контакт.
• Максимальное напряжение постоянного тока: 850 В.
• Диаметр контактов: 3,5 мм, покрытие — серебро.
• Сопротивление контакта: не более 0,75 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений: 500 циклов.
• Наработка: не менее 1000 часов.
• Габаритные размеры: ориентировочно 76 на 63 на 38 мм.

Условия эксплуатации и устойчивость к воздействиям

Разъём рассчитан на работу в диапазоне температур воздуха от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. С учётом перегрева контактов допускается кратковременное повышение температуры до плюс 110 градусов Цельсия.

Изделие выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также удары с ускорением до 5000 метров на секунду в квадрате. Сохраняет работоспособность при пониженном атмосферном давлении вплоть до 1,3 на 10 в минус четвёртой степени Паскаля.

Расшифровка условного обозначения

Маркировка СШР28П7ЭШ3 содержит полную информацию о конструкции изделия. Буквы СШР обозначают серию, число 28 указывает размер корпуса, буква П — приборную часть без патрубка, цифра 7 — количество контактов. Буква Э говорит о предназначении для экранированного кабеля, а Ш3 описывает розетку с конкретным исполнением кожуха.

Приёмка и область применения

Товар имеет приёмку «5». Это подтверждает, что изделие прошло соответствующий контроль качества и соответствует установленным требованиям для применения в ответственной радиоэлектронной и радиотехнической аппаратуре. Разъём востребован при сборке приборов, работающих в условиях вибрации, ударов и перепадов давления, где требуется стабильное электрическое соединение с защитой от пыли и влаги.

Артикул изделия — 8379, категория — СШР28. Производитель в предоставленных данных не указан.
