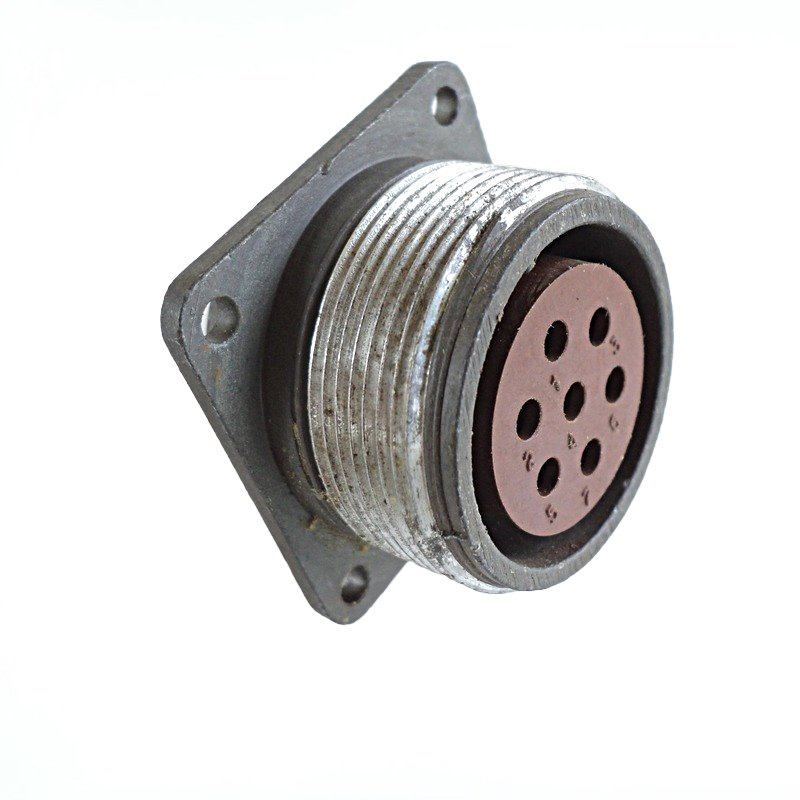

СШР28П7ЭГ9 — это блочная (приборная) розетка из серии низкочастотных цилиндрических соединителей СШР / ШР, рассчитанная на использование в радио‑ и электронной аппаратуре общего назначения.

Назначение и конструкция

Разъём предназначен для обеспечения электрического соединения в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

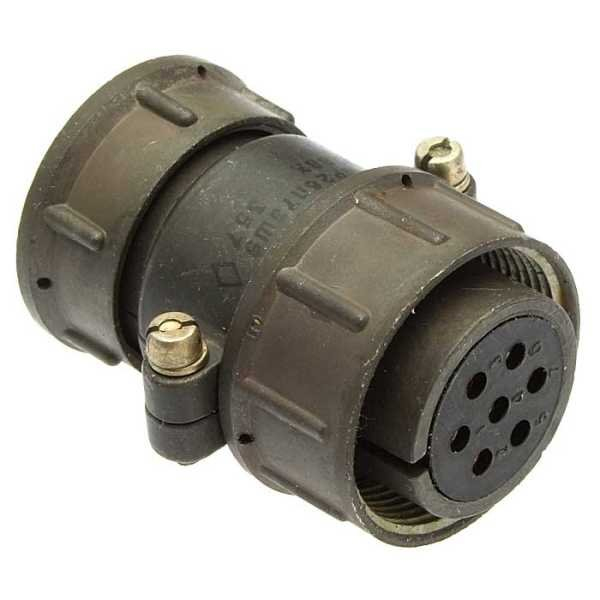

Соединитель состоит из двух частей: блочной (приборной) розетки без патрубка и кабельной вилки, сопряжение происходит посредством резьбового соединения с одношпоночной поляризацией корпусов.

Основные параметры

• Количество контактов: 7 штук диаметром 2,5 мм.

• Максимальный ток на один контакт: порядка 25 А (в ряде ТУ указано до 35 А в пике), суммарный ток по соединителю — до примерно 150–155 А.

• Сопротивление контактов: не более 1–1,3 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Количество циклов сочленения‑расчленения: не менее 500.

Особенности монтажа и эксплуатации

Контакты покрыты серебром (часто с никелевым подслоем), хвостовики рассчитаны на подключение проводов сечением до 3 мм² методом пайки.
Разъём относится к негерметичному исполнению, предназначен для климатического исполнения УХЛ (умеренный климат), минимальный срок сохраняемости изделия — не менее 15 лет.
