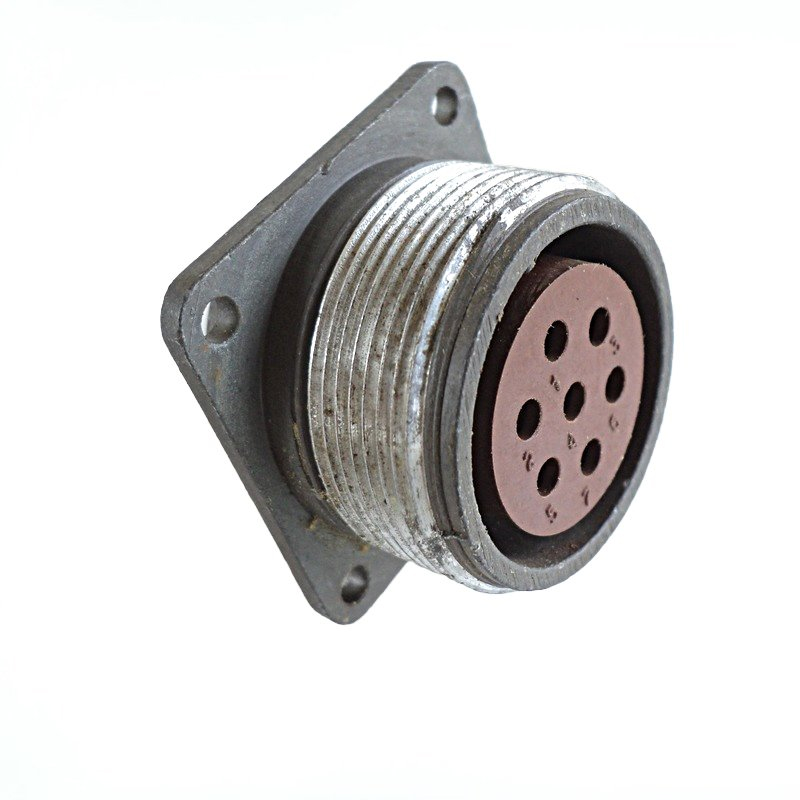

СШР28П7ЭГ9 — это блочная (приборная) розетка цилиндрического соединителя серии СШР, предназначенная для соединения электрических цепей в радиоэлектронной аппаратуре. Она используется в негерметичных системах для работы с постоянным и переменным током (до 3 МГц) при напряжении до 850 В.

Основные характеристики

Розетка имеет 7 контактов диаметром 2,5 мм с серебряным покрытием и прямым выводом под экранированный кабель без патрубка. Максимальная токовая нагрузка на одиночный контакт — 25–35 А, общая — до 150 А; сопротивление контактов не превышает 1,3 мОм, изоляции — не менее 5000 МОм.

Конструкция и применение

Сочленение резьбовое с одношпоночной поляризацией, монтаж — пайкой (объемный, внутренний). Работает при температурах от -60°C до +60°C (с перегревом контактов до +110°C), выдерживает 500 соединений-расчленений и наработку 1000 часов; масса — около 60 г. Ответная часть — кабельная вилка типа ШР28П7ЭГ9 или аналог.

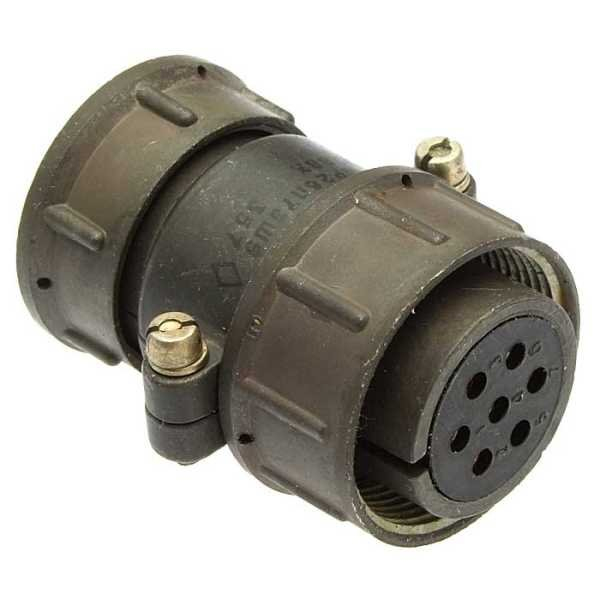

На изображении показан типичный вид разъема серии ШР с многоконтактным исполнением, аналогичный СШР28П7ЭГ9. Срок сохраняемости — 15–25 лет.
