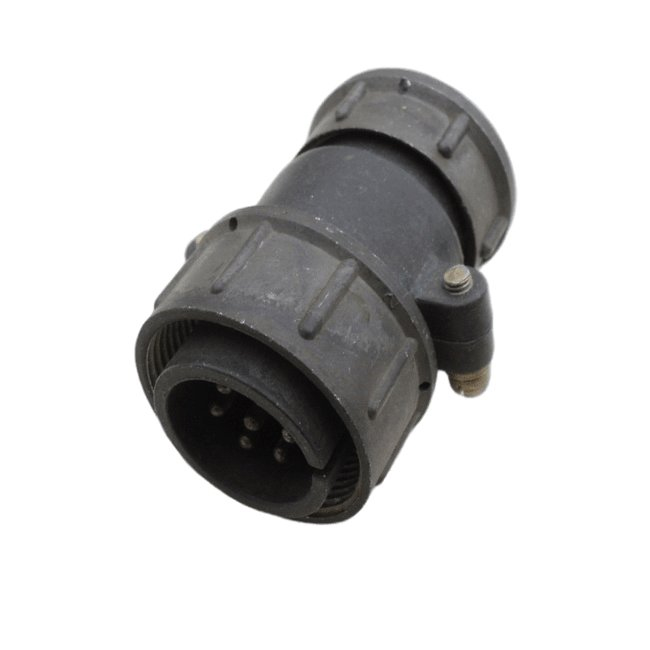

СШР28П7ЭГ9 ВИЛКИ КАБЕЛЬНЫЕ

СШР28П7ЭГ9 — это негерметичная цилиндрическая кабельная вилка из серии СШР/ШР, предназначенная для соединения проводов в низкочастотных электрических цепях радио‑ и электронной аппаратуры общего назначения.

Расшифровка обозначения

• СШР — тип негерметичного цилиндрического соединителя.

• 28 — условный размер корпуса (диаметр присоединительной части).

• П — конструктивное исполнение с прямым патрубком (вывод кабеля по оси разъёма).

• 7 — количество контактов в разъёме.

• Э — патрубок с гайкой, предназначенный для экранированного кабеля (есть возможность подключения экрана).

• Г — обозначение вилки (кабельная часть).

• 9 — конкретное сочетание контактов (набор диаметров и полярность по ТУ).

Основные технические параметры

• Количество контактов — 7 шт., как правило, диаметром 2,5 мм.

• Максимальное рабочее напряжение — до 850 В (постоянный или переменный ток) в нормальных условиях.

• Ток на один контакт — обычно до 25–35 А в зависимости от исполнения и условий эксплуатации.

• Сопротивление контакта — не более 1–1,3 мОм на один контакт.

• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

• Сечение подключаемого провода — обычно до 3 мм².

• Климатическое исполнение — УХЛ, рассчитано на наземное использование в умеренных климатических условиях.

Конструкция и применение

Соединитель выполнен в металлическом корпусе, контакты — с серебряным или никелевым покрытием, обеспечивающим надёжную токопроводимость и коррозионную стойкость. Вилка крепится к кабельному патрубку, имеется резьбовая гайка для стыковки с розеткой и фиксации, а также для подключения экрана экранированного кабеля.

СШР28П7ЭГ9 находит применение в п
