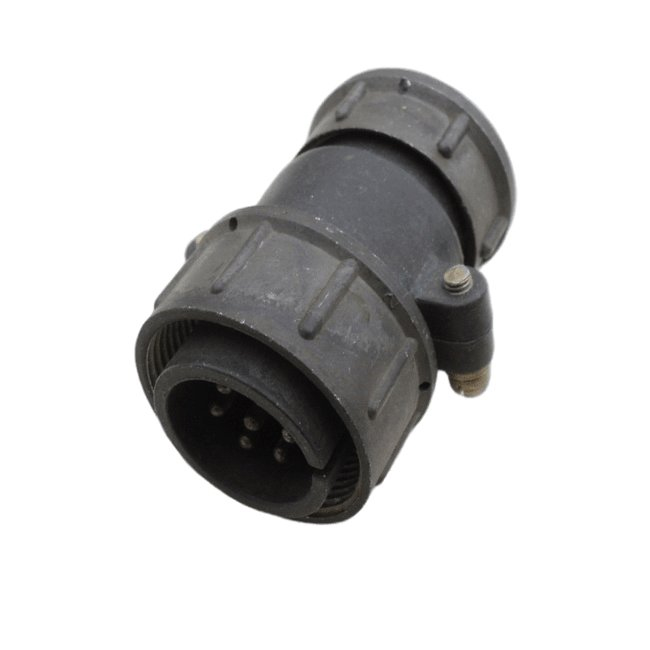

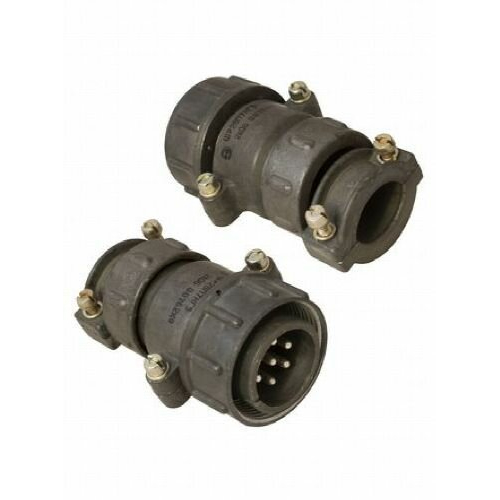

СШР28П7ЭГ9 — это кабельная вилка серии СШР, предназначенная для работы в электрических цепях постоянного и переменного тока. У неё 7 контактов, прямой патрубок и исполнение под экранированный кабель.

Что означает обозначение

• СШР — тип соединителя.

• 28 — условный размер корпуса.

• П — прямой патрубок кабельной части.

• 7 — число контактов.

• Э — гайка/исполнение под экранированный кабель.

• Г — вилка.

• 9 — сочетание контактов.

Основные характеристики

• Количество контактов: 7.

• Рабочее напряжение: до 850 В.

• Рабочий ток на одиночный контакт: до 25 А.

• Диаметр контактов: 2,5 мм.

• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

Конструкция и применение

Это негерметичный круглый соединитель общего назначения, который обычно используют в радиоэлектронной, радиотехнической и промышленной аппаратуре. Кабельная часть с прямым выводом удобна для монтажа в жгуты и кабели, особенно когда нужен экран и надежное механическое соединение.

Условия эксплуатации

Соединитель рассчитан на работу при температурах примерно от -60 до +60 °C, а также выдерживает вибрацию, удары и пониженное атмосферное давление. Для таких изделий также указывают ресурс по числу сочленений и сохранность при длительном хранении.

Практический смысл

Если коротко, СШР28П7ЭГ9 выбирают тогда, когда нужен прочный 7-контактный кабельный разъем с экранированным подключением и работой на сравнительно высоком напряжении. Это не герметичный разъем, поэтому его обычно применяют там, где соединение защищено от влаги и пыли конструкцией оборудования или внешним кожухом.
