Назначение

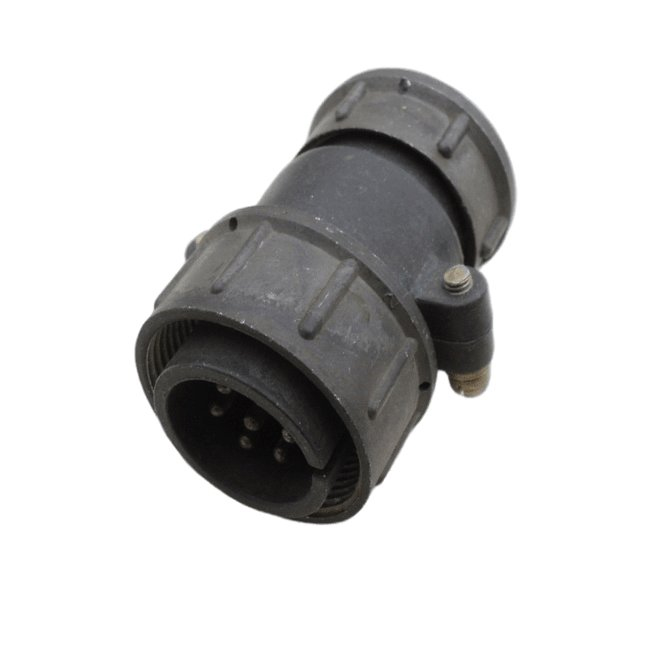

СШР28П7ЭГ9 ВИЛКИ КАБЕЛЬНЫЕ «5» — это кабельная вилка (штепсельный разъем) серии СШР, предназначенная для подключения электрических цепей в промышленных и энергетических установках. Изделие применяется для коммутации оборудования с высокими значениями тока и обеспечивает надежное электрическое соединение в составе силовых цепей.

Вилка относится к категории разъемов СШР и выполнена в кабельном исполнении, что позволяет подключать к ней кабель непосредственно на объекте. Основное назначение — соединение и разъединение электрических цепей при проведении монтажных, наладочных и эксплуатационных работ, а также при подключении оборудования к источникам питания.

Подтвержденные особенности и характеристики

Ниже перечислены характеристики, указанные для данного изделия в каталоге. Иные параметры, не приведенные в предоставленных данных, не заявляются.

• Количество контактов: 7.
• Номинальный ток: 155 А.
• Номинальное напряжение: до 850 В.
• Сопротивление контактов: не более 0,001 Ом.
• Приемка: «5».
• Основание: карболитовое.
• Исполнение: кабельное, с возможностью ручного соединения.
• Тип фиксации: резьбовое соединение, обеспечивающее надежную фиксацию и упрощающее снятие и замену.

Конструкция вилки допускает исполнение в металлических или пластиковых корпусах, а также прямой или угловой патрубок для подключения кабеля. Карболитовое основание обеспечивает электрическую изоляцию и механическую прочность контактной группы.

Применение и условия эксплуатации

Разъемы серии СШР, включая модель СШР28П7ЭГ9, широко используются в промышленных и энергетических установках для соединения оборудования с высокими токами. Они востребованы там, где требуется высокая прочность соединения и устойчивость к механическим повреждениям.

Вилка может эксплуатироваться как в блочном, так и в кабельном исполнении, что расширяет область ее применения. Типовые сценарии использования включают подключение силового оборудования, распределительных устройств и других потребителей, рассчитанных на ток до 155 А и напряжение до 850 В.

При работе с изделием важно соблюдать правила электробезопасности: перед отсоединением разъема от электрической цепи необходимо отключить питание. Резьбовая фиксация позволяет аккуратно снимать и заменять вилку без излишних усилий, что упрощает обслуживание и ремонт оборудования.

Указания по монтажу и обслуживанию

1. Перед подключением убедитесь в отсутствии напряжения на коммутируемой цепи.
2. Подсоедините кабель к вилке в соответствии с кабельным исполнением и типом патрубка.
3. Соедините вилку с ответной частью разъема и зафиксируйте резьбовым соединением.
4. При отсоединении отключите питание и аккуратно разъедините разъем.
5. Периодически проверяйте состояние контактов и целостность корпуса.

Заключение

СШР28П7ЭГ9 ВИЛКИ КАБЕЛЬНЫЕ «5» представляет собой надежное решение для подключения электрических цепей в промышленных и энергетических системах. Сочетание семи контактов, номинального тока 155 А, напряжения до 850 В и низкого сопротивления контактов делает изделие пригодным для ответственных силовых соединений. Приемка «5» подтверждает соответствие изделия установленным требованиям.
