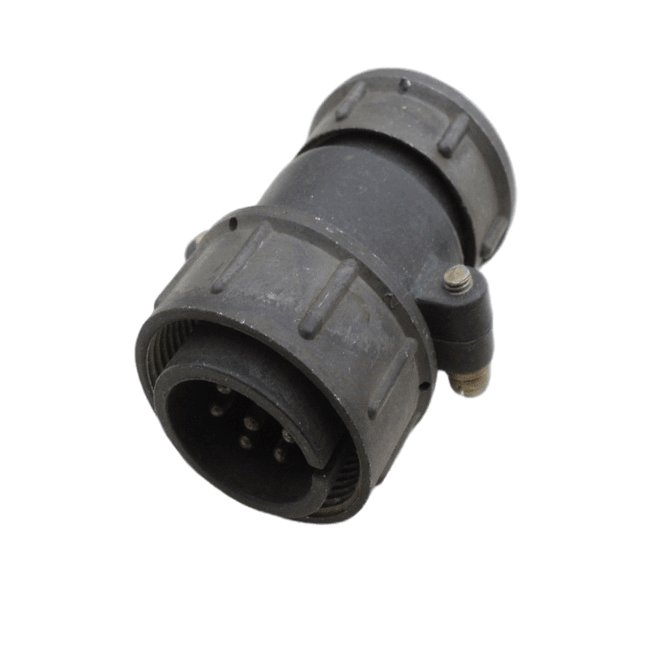

Соединители СШР28П7ЭГ9 представляют собой цилиндрические низкочастотные негерметичные разъемы, состоящие из двух частей: вилки и розетки. Они могут быть как приборными (блочными), так и кабельными. Кабельная часть соединителей СШР28П7ЭГ9 оснащена прямым патрубком, предназначенным для экранированного кабеля.

Основные характеристики:

• Тип соединителя : цилиндрический низкочастотный, негерметичный.

• Количество контактов : 7.

• Рабочий ток : до 25 А.

• Максимальное рабочее напряжение : не более 850 В.

• Диаметр контактов : 2,5 мм.

• Покрытие контактов : серебро.

• Сопротивление контактов : не более 1 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : до 500 раз.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : не менее 15 лет.

Условия эксплуатации:

• Температура окружающего воздуха : от -60° С до +60° С.

• Смена температур с учетом перегрева контактов : от -60° С до +110° С.

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?.

• Ускорение механического удара одиночного действия : до 5000 м/с?.

Соединители СШР28П7ЭГ9 предназначены для внутреннего и наружного применения в климатическом исполнении УХЛ, при условии защиты от пыли и воды при наружном использовании.
