Назначение соединителя СШР28П7ЭГ9

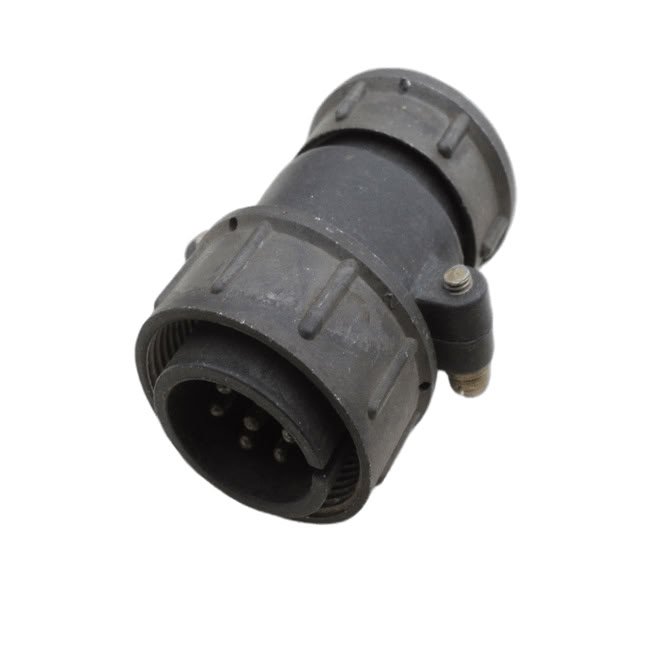

СШР28П7ЭГ9 представляет собой кабельную вилку цилиндрического низкочастотного негерметичного разъёма, входящую в состав соединителей серии СШР28. Изделие предназначено для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной и радиотехнической аппаратуры. Разъём состоит из двух ответных частей — вилки и розетки; данная позиция каталога поставляется в исполнении «вилка кабельная», то есть рассчитана на оконцевание кабеля.

Соединитель применяется как в аппаратуре специального, так и общего назначения. Допускается использование как для внутреннего, так и для наружного монтажа при условии обязательной защиты от пыли и влаги, поскольку конструкция разъёма негерметичная.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного соединителя.

• Рабочий ток: до 25 ампер.
• Максимальное рабочее напряжение: до 850 вольт постоянного тока.
• Количество контактов: 7.
• Диаметр контактов: 2,5 миллиметра.
• Покрытие контактов: серебро.
• Сопротивление контактов: не более 1 миллиома.
• Сопротивление изоляции: не менее 5000 мегаом в нормальных климатических условиях.
• Количество сочленений-расчленений: до 500 циклов.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: не менее 15 лет.
• Приёмка: «5».

Условия эксплуатации

Соединитель СШР28П7ЭГ9 рассчитан на работу в широком диапазоне температур окружающего воздуха: от минус 60 градусов до плюс 60 градусов Цельсия. Температура перегрева контактов при работе может достигать плюс 110 градусов Цельсия.

Изделие выдерживает атмосферное пониженное давление, а также воздействие синусоидальной вибрации в диапазоне частот от 1 герца до 5000 герц с ускорением до 300 метров на секунду в квадрате. Предусмотрена стойкость к ударным нагрузкам: одиночный удар с ускорением до 5000 метров на секунду в квадрате и многократный удар с ускорением до 350 метров на секунду в квадрате.

Конструкция и особенности применения

В конструкции соединителя предусмотрена резьбовая фиксация сочленённого положения, что исключает самопроизвольное расчленение под воздействием вибрации и ударных нагрузок. Поляризация корпусов выполнена одношпоночной, что обеспечивает правильную ориентацию и надёжное соединение ответных частей.

Совокупность перечисленных параметров — рабочий ток до 25 ампер, напряжение до 850 вольт постоянного тока, семь серебрённых контактов диаметром 2,5 миллиметра и стойкость к широкому набору механических и климатических воздействий — делает СШР28П7ЭГ9 подходящим выбором для применения в различных электрических системах, где требуется надёжная коммутация цепей в составе радиоэлектронной аппаратуры.
