Назначение соединителя СШР28П7ЭГ9

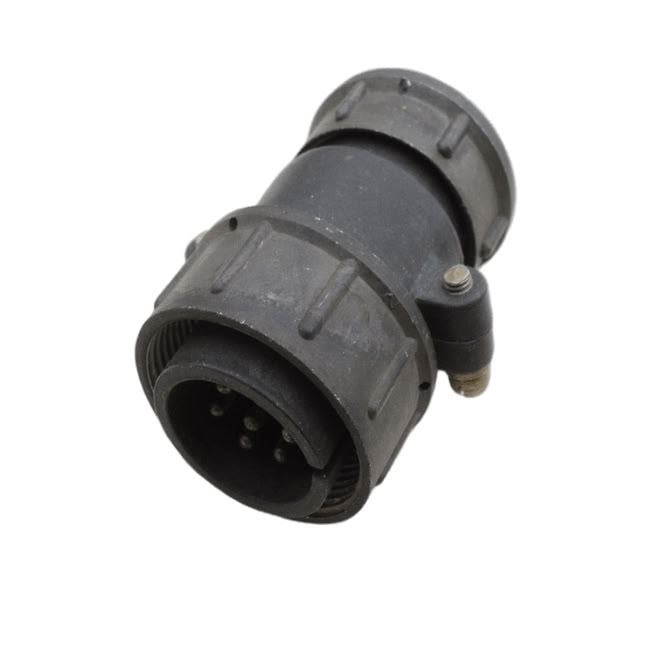

СШР28П7ЭГ9 представляет собой кабельную вилку — часть цилиндрического низкочастотного соединителя, применяемого в радиоэлектронной и радиотехнической аппаратуре. Соединитель состоит из двух ответных частей: вилки и розетки, и служит для соединения электрических цепей постоянного и переменного тока. Вилка предназначена для внутреннего и наружного применения при условии защиты от пыли и воды.

Данный тип соединителей широко используется в промышленности и радиоэлектронике благодаря надежности и долговечности конструкции.

Подтверждённые технические характеристики

• Тип соединителя: цилиндрический низкочастотный, негерметичный.
• Количество контактов: 7.
• Рабочий ток: до 25 А.
• Максимальное рабочее напряжение: не более 850 В.
• Диаметр контактов: 2,5 миллиметра.
• Покрытие контактов: серебро.
• Сопротивление контактов: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Количество сочленений-расчленений: до 500 раз.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: не менее 15 лет.
• Приёмка: «5».

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне температур. Температура окружающего воздуха составляет от минус 60 градусов до плюс 60 градусов. С учётом перегрева контактов смена температур допускается в диапазоне от минус 60 градусов до плюс 110 градусов.

Изделие устойчиво к механическим воздействиям. Синусоидальная вибрация действует в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Ускорение механического удара одиночного действия достигает 5000 метров на секунду в квадрате.

Конструктивные особенности и применение

СШР28П7ЭГ9 имеет резьбовое сочленение и одношпоночную поляризацию корпусов. В зависимости от исполнения вилка может быть выполнена с прямым или угловым патрубком, а розетка — без патрубка. Такое конструктивное решение обеспечивает надёжную фиксацию сочленённых частей и исключает неправильное подключение контактов.

Соединители этого типа находят применение в различных областях, включая промышленность и радиоэлектронику. Вилка подходит для соединения электрических цепей как постоянного, так и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. При наружном применении требуется защита от пыли и воды.

Сочетание серебряного покрытия контактов, устойчивости к вибрациям и ударам, а также широкого температурного диапазона делает СШР28П7ЭГ9 подходящим решением для ответственных узлов, где важны стабильность контакта и длительный срок службы. Приёмка «5» подтверждает соответствие изделия установленным требованиям качества.
