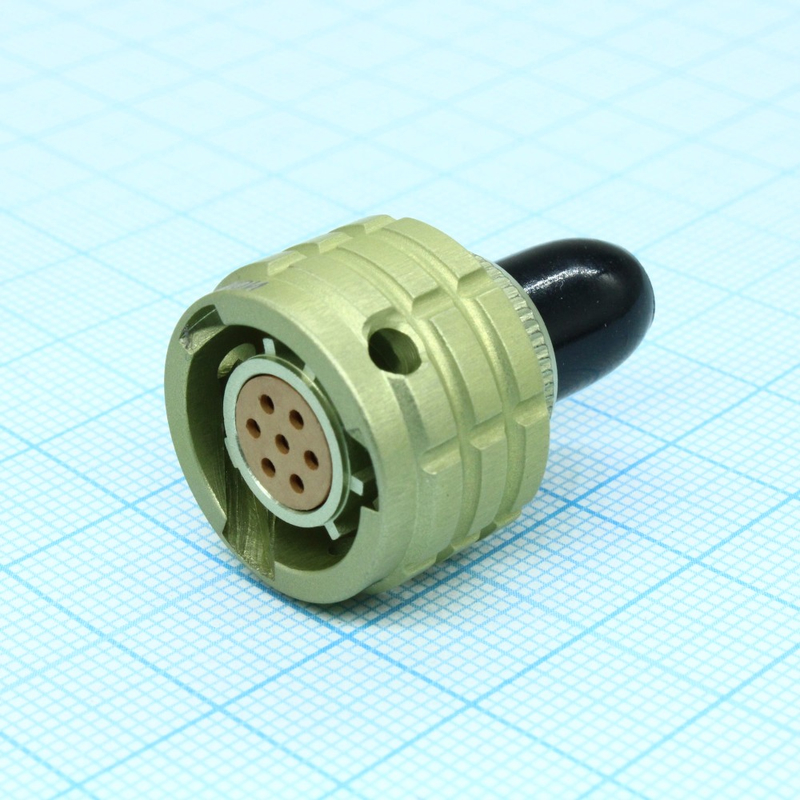

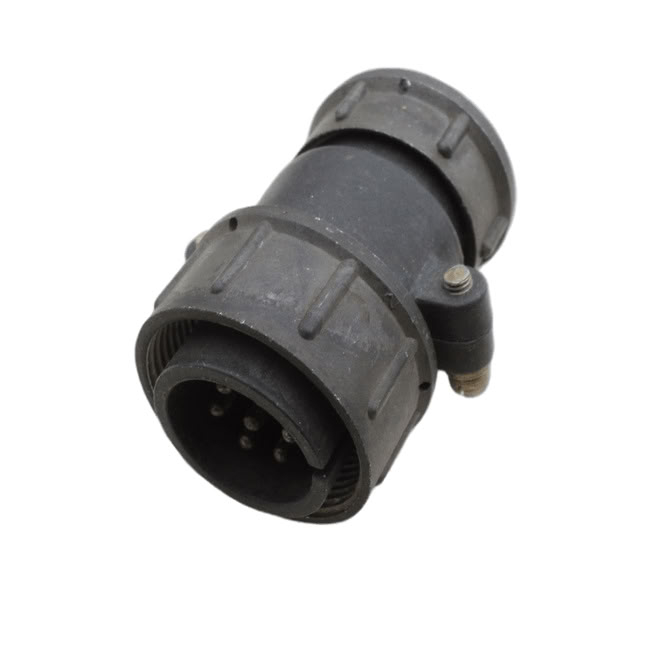

СШР28П7ЭГ9 — это тип соединителя, который используется в электрических цепях. Он относится к категории цилиндрических низкочастотных соединителей и предназначен для объемного монтажа. Данный соединитель состоит из двух частей: вилки и розетки, и может работать с постоянным и переменным током частотой до 3 МГц при максимальном напряжении 850 В.

Основные характеристики

• Условный размер корпуса: 28
• Количество контактов: 7
• Тип корпуса: приборный
• Покрытие контактов: серебро
• Максимальный рабочий ток: 25 А
• Сопротивление изоляции: не менее 5000 МОм
• Минимальная наработка: 1000 часов
• Срок сохраняемости: не менее 15 лет

Применение

Соединители СШР28П7ЭГ9 используются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры. Они могут применяться как в внутренних, так и в наружных условиях, при этом необходимо обеспечить защиту от пыли и влаги.

Условия эксплуатации

• Температура окружающего воздуха: от -60°С до +60°С
• Температура перегрева контактов: до +110°С
• Атмосферное давление: допускается пониженное рабочее давление

Конструктивные особенности

Соединитель имеет резьбовое сочленение, а метод монтажа — пайка. В конструкции предусмотрены варианты с прямым или угловым патрубком. Важно отметить, что соединитель не является герметичным и предназначен для использования в климатическом исполнении УХЛ, что подразумевает определенные требования к условиям эксплуатации.Таким образом, СШР28П7ЭГ9 представляет собой надежное решение для подключения электрических цепей в различных условиях, обеспечивая долговечность и высокую производительность.
