Назначение

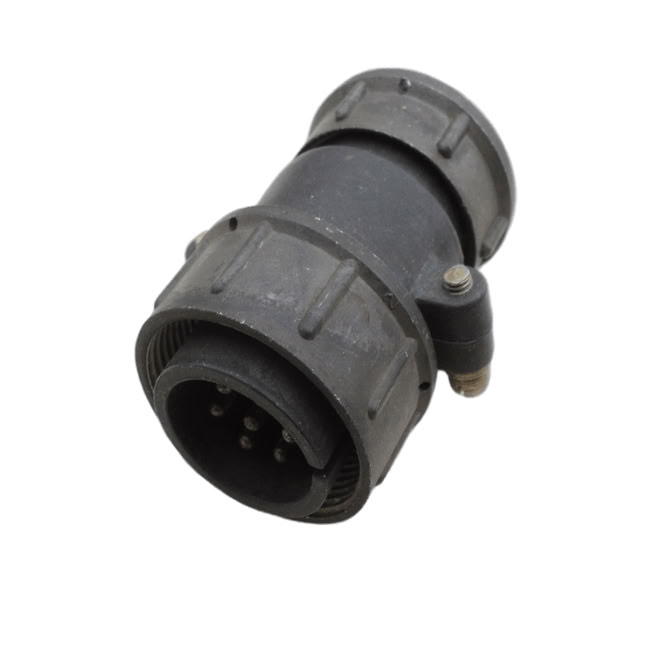

СШР28П7ЭГ9 представляет собой кабельную вилку, предназначенную для соединения электрических цепей в радиоэлектронной аппаратуре. Изделие относится к группе цилиндрических негерметичных разъемов типа ШР (штепсельный разъем негерметичный). Вилка применяется для коммутации электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Данный разъем подходит как для внутреннего, так и для наружного применения при условии обеспечения защиты от пыли и воды. Приемка «5» подтверждает соответствие изделия установленным требованиям качества для данной категории продукции.

Технические характеристики

Основные электрические и конструктивные параметры вилки:

• Тип разъема: ШР (штепсельный разъем негерметичный).
• Количество контактов: 7.
• Рабочий ток: до 25 А на контакт.
• Максимальное рабочее напряжение: 850 В (постоянного и переменного тока).
• Диаметр контактов: 2,5 мм.
• Материал контактов: латунь с серебряным покрытием. Никелевое покрытие возможно при наличии буквы «Н» в маркировке.
• Сопротивление контактов: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Габаритные размеры: 58,1 миллиметра на 49,1 миллиметра на 38,5 миллиметра.

Конструктивные особенности

Корпус вилки изготовлен из алюминиевого сплава АЛ-11. Изоляторы выполнены из прессматериала карболит К-211-3. Метод монтажа — пайка с резьбовым соединением. Такая конструкция обеспечивает надежную фиксацию кабеля и стабильный электрический контакт.

Условия эксплуатации

СШР28П7ЭГ9 рассчитана на работу в широком диапазоне климатических условий. Температура окружающего воздуха при эксплуатации составляет от минус 60 градусов до плюс 60 градусов Цельсия. Смена температур с учетом перегрева может достигать плюс 110 градусов Цельсия.

Дополнительные параметры надежности:

• Количество сочленений и расчленений: до 500.
• Минимальная наработка: не менее 1000 часов.
• Срок сохраняемости: не менее 15 лет.

Применение

Вилка широко используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Благодаря семи контактам с диаметром 2,5 миллиметра и рабочему току до 25 ампер на контакт изделие подходит для подключения силовых и сигнальных цепей. Возможность эксплуатации при температурах от минус 60 до плюс 60 градусов Цельсия делает разъем пригодным для применения в различных климатических зонах.

Артикул товара: 8368. Категория: СШР28. Производитель не указан. Комплектация и страна производства в предоставленных данных не указаны.
