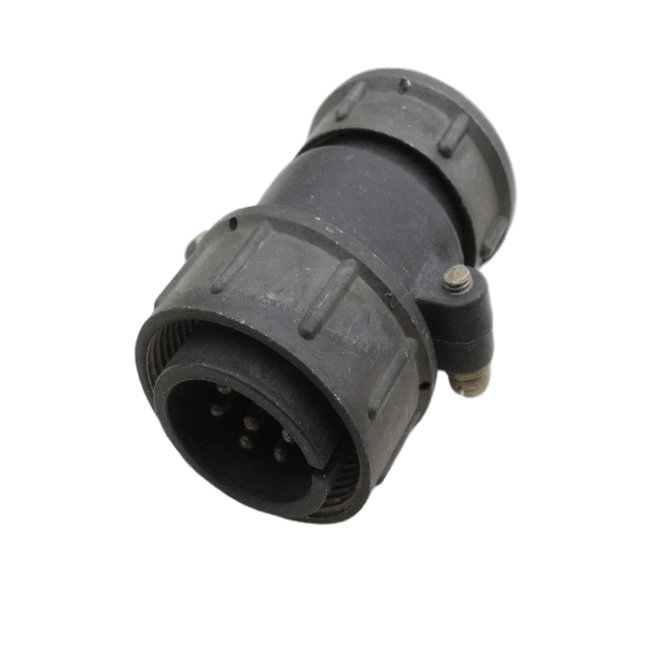

СШР28П7ЭГ9 вилка

Вилка СШР28П7ЭГ9 — это низкочастотный цилиндрический контактный разъём (вилка) серии СШР, предназначенный для присоединения многожильных кабелей с экраном в стационарных и подвижных электротехнических установках. Ниже — основные технические и конструктивные особенности без упоминаний цены.

Расшифровка обозначения

• СШР — тип соединителя (специальный, негерметичный, цилиндрический).

• 28 — условный размер корпуса (диаметр, порядка 28 мм).

• П — конструктивное исполнение: для кабельной части это прямой патрубок.

• 7 — количество контактов (7 штук).

• Э — вид гайки патрубка для экранированного кабеля.

• Г — часть соединителя: вилка («гнездо» — Ш).

• 9 — код сочетания контактов (определённая схема разводки контактов в корпусе).

Основные электрические параметры

• Предназначена для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

• Максимальный рабочий ток на один контакт порядка 25 А , суммарный ток для вилки — до 150 А в зависимости от режима и нагрузки.

• Сопротивление контактов — не более примерно 1,3 мОм (для контактов Ø 2,5 мм), сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Конструкция и монтаж

• Исполнение — кабельная вилка с прямым патрубком и гайкой для экранированного кабеля , что обеспечивает качественное соединение экрана с корпусом.

• Сочленение с розеткой — резьбовое, с возможностью многократных сочленений‑расчленений (не менее 500 циклов ).

• Контакты обычно под пайку или обжим; тип соединителя — негерметичный , климатическое исполнение по ГОСТ — УХЛ (умеренно‑холодный).

Условия эксплуатации

• Температурный диапазон эксплуатации — примерно от −60 до +85 °C (в зависимости от конкретного документа‑ТУ), смена температур — до +110…+115 °C с учётом перегрева контактов.

• Разъём выдерживает повышенные механические воздействия:

  • синусоидальная вибрация до 300 м/с² (30 g) ,

  • ударные нагрузки до 1500…10 000 м/с² (150…1000 g) в зависимости от вида удара,

  • линейное ускорение до 2000 м/с² (200 g).

• Работает при пониженном давлении до порядка 1,3·10⁻⁴ Па (≈10⁻⁶ мм рт. ст.) , что позволяет использовать устройство в условиях пониженного атмосферного давления. Описание

  Назначение и область применения

  СШР28П7ЭГ9 ВИЛКИ «5» — низкочастотный цилиндрический контактный разъём серии СШР, выполненный в виде кабельной вилки. Изделие предназначено для присоединения многожильных экранированных кабелей в стационарных и подвижных электротехнических установках. Разъём применяется в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

  Артикул товара — 41065, категория — СШР28. Приемка изделия — «5», что соответствует категории приёмки, установленной для данной серии соединителей. Производитель в данных о товаре не указан. Год выпуска — без года.

  Расшифровка обозначения

  Обозначение СШР28П7ЭГ9 построено по стандартной схеме для соединителей серии СШР и содержит следующие сведения:

  • СШР — тип соединителя: специальный, негерметичный, цилиндрический.
  • 28 — условный размер корпуса (диаметр, порядка 28 мм).
  • П — конструктивное исполнение; для кабельной части это прямой патрубок.
  • 7 — количество контактов (семь штук).
  • Э — вид гайки патрубка, предназначенной для экранированного кабеля.
  • Г — часть соединителя: вилка (гнездо обозначается буквой Ш).
  • 9 — код сочетания контактов, определяющий схему разводки контактов в корпусе.

  Уточнение «ВИЛКИ «5»» в наименовании указывает на исполнение вилки и относится к категории приёмки изделия.

  Электрические параметры

  Разъём рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Максимальный рабочий ток на один контакт составляет порядка 25 А, суммарный ток для вилки — до 150 А в зависимости от режима и нагрузки.

  Сопротивление контактов — не более примерно 1,3 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Такие параметры обеспечивают стабильную передачу сигнала и питающего напряжения в составе ответственных электротехнических цепей.

  Конструкция и монтаж

  СШР28П7ЭГ9 выполнен как кабельная вилка с прямым патрубком и гайкой для экранированного кабеля. Такое исполнение обеспечивает качественное соединение экрана кабеля с корпусом разъёма, что важно для защиты цепей от помех и наводок.

  Сочленение с розеткой — резьбовое, с возможностью многократных сочленений и расчленений, не менее 500 циклов. Контакты обычно выполняются под пайку или обжим. Тип соединителя — негерметичный, климатическое исполнение по ГОСТ — УХЛ (умеренно-холодный). Перед монтажом следует убедиться в соответствии схемы разводки контактов (код 9) требованиям конкретного устройства.

  Условия эксплуатации

  Температурный диапазон эксплуатации — примерно от минус 60 до плюс 85 градусов Цельсия в зависимости от конкретного документа технических условий. Допускается смена температур до плюс 110–115 градусов Цельсия с учётом перегрева контактов.

  Разъём выдерживает повышенные механические воздействия:

  • синусоидальная вибрация до 300 метров на секунду в квадрате (30 g);
  • ударные нагрузки до 1500–10 000 метров на секунду в квадрате (150–1000 g) в зависимости от вида удара;
  • линейное ускорение до 2000 метров на секунду в квадрате (200 g).

  Изделие работоспособно при пониженном давлении до порядка 1,3·10⁻⁴ Па (около 10⁻⁶ мм ртутного столба), что позволяет использовать его в условиях пониженного атмосферного давления.

  Краткое резюме

  СШР28П7ЭГ9 ВИЛКИ «5» — семиконтактная кабельная вилка серии СШР28 с прямым патрубком и гайкой под экранированный кабель, рассчитанная на напряжение до 850 В и ток до 25 А на контакт. Изделие имеет приёмку «5», предназначено для эксплуатации в умеренно-холодном климате, устойчиво к вибрации, ударам, линейным ускорениям и пониженному давлению. Соединитель подходит для стационарных и подвижных электротехнических установок, где требуется надёжное экранированное соединение с многократным сочленением.
