Общее описание и назначение

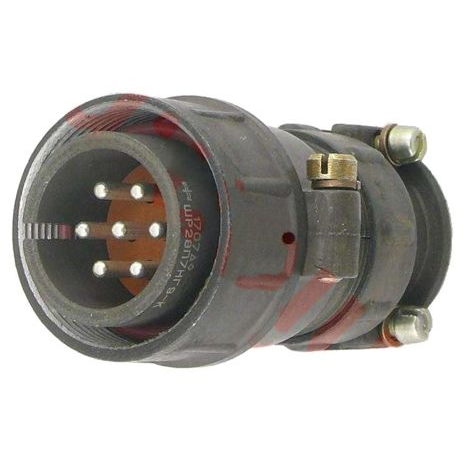

СШР28П7ЭГ9 — это вилка цилиндрического низкочастотного соединителя серии СШР. Изделие предназначено для надежного подключения в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Вилка относится к категории кабельных соединителей и применяется для коммутации электрических цепей в составе промышленного, приборного и специального оборудования, где требуются стабильный контакт и устойчивость к внешним воздействиям.

Артикул изделия — 8374. Категория — СШР28. Модель выполнена в корпусе условного размера 28 мм и оснащена прямым патрубком для экранированного кабеля. Приемка изделия — «5», что подтверждает соответствие установленным требованиям к данной категории продукции.

Технические характеристики

Электрические параметры

• Количество контактов — 7.
• Диаметр контактов — 2,5 мм.
• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальная токовая нагрузка на один контакт — до 35 А.
• Рабочее напряжение — до 850 В.
• Рабочая частота — до 3 МГц.

Механические и эксплуатационные параметры

• Количество сочленений-расчленений — до 500 циклов.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — от 15 до 25 лет.
• Устойчивость к синусоидальной вибрации — диапазон от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате (30 g).
• Устойчивость к механическим ударам одиночного действия — до 10000 метров на секунду в квадрате (1000 g).
• Устойчивость к механическим ударам многократного действия — до 1500 метров на секунду в квадрате (150 g).
• Устойчивость к линейному ускорению — до 2000 метров на секунду в квадрате (200 g).

Конструктивные особенности и монтаж

Вилка СШР28П7ЭГ9 имеет цилиндрический корпус условного размера 28 мм. Конструкция рассчитана на кабельный монтаж с использованием прямого патрубка, предназначенного для экранированного кабеля. Такое исполнение обеспечивает механическую защиту места соединения и способствует сохранению целостности экрана, что важно для снижения помех в низкочастотных цепях.

Семь контактов диаметром 2,5 мм обеспечивают передачу тока значительной величины — до 35 А на контакт. Низкое переходное сопротивление контактов, не превышающее 1,3 мОм, способствует минимизации потерь и нагрева в местах коммутации. Высокое сопротивление изоляции, составляющее не менее 5000 МОм, гарантирует надежную электрическую развязку между токоведущими частями и корпусом.

Применение

Модель СШР28П7ЭГ9 широко применяется в промышленных и приборных системах, где предъявляются повышенные требования к надежности соединений в сложных условиях эксплуатации. Благодаря устойчивости к вибрации, ударам и линейным ускорениям вилка востребована в оборудовании, работающем на подвижных объектах, в транспортных и стационарных установках с интенсивными механическими нагрузками.

Соединитель подходит для использования в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Длительный срок сохраняемости — от 15 до 25 лет — позволяет формировать запас таких изделий и применять их в составе ответственных систем, рассчитанных на продолжительную эксплуатацию.
